잘못된 회로 보호 사양은 심각한 작동 및 안전 문제를 수반합니다. 잘못된 차단기를 지정하면 불필요한 트립, 장비 성능 저하 가속화 및 치명적인 화재 위험이 발생할 수 있습니다. 엔지니어는 저항성 프로파일과 고유도성 프로파일 등 특정 부하 요구 사항과 환경 제약, 안전 표준 및 시설 아키텍처의 균형을 맞추는 끊임없는 과제에 직면해 있습니다. 일치하지 않는 구성 요소는 전체 전기 네트워크를 손상시킵니다.
안정적인 작동과 오류 제거를 보장하려면 여러 기술 매개변수를 평가해야 합니다. 올바른 평가하고 지정하기 위한 엄격한 기술 프레임워크를 소개합니다 소형 회로 차단기를 . 여기에는 공칭 전류 정격, 특정 트리핑 특성, 최대 차단 용량 및 설치 환경에 따른 정확한 극 구성 분석이 포함됩니다. 우리는 실제 현장 조건을 바탕으로 이 프레임워크를 기반으로 하며 이론적 가정을 우회하여 실제 부하 계산 및 환경 경감에 중점을 둡니다.
트립 곡선에 따라 애플리케이션이 결정됩니다. 유형 B, C 또는 D 곡선 중에서 선택하는 것은 전적으로 부하의 돌입 전류 프로필(저항성 대 높은 유도성)에 따라 달라집니다.
차단 용량은 협상할 수 없습니다. 소형 회로 차단기의 단락 용량은 치명적인 고장을 방지하기 위해 설치 지점의 최대 예상 고장 전류를 초과해야 합니다.
극 구성은 네트워크 아키텍처와 일치해야 합니다. 1P, 2P, 3P 및 4P 중에서 선택하는 것은 접지 시스템과 중성선 절연이 필요한지 여부에 따라 다릅니다.
환경 정격 감소 영향 등급: 주변 온도, 고도 및 인클로저 밀도에 따라 공칭 전류 정격을 다시 계산해야 합니다.
목차
전기 네트워크가 안전하게 작동하려면 이중 보호 권한이 필요합니다. 지속적인 열 과부하와 순간적인 단락이라는 두 가지 결함 조건으로부터 케이블과 연결된 장비를 보호해야 합니다. 열 과부하는 회로가 장기간 동안 정격 용량보다 약간 더 많은 전류를 소비할 때 발생합니다. 이로 인해 케이블 절연이 서서히 저하되어 결국 파손으로 이어집니다. 단락은 위상-중성선 또는 위상-접지 결함으로 인해 발생하는 즉각적이고 대규모의 전류 급증입니다. 올바른 소형 회로 차단기는 두 시나리오를 모두 원활하게 처리합니다. 열 손상이나 전기 화재가 발생하기 전에 결함을 격리합니다. 현장 엔지니어는 이러한 이중 역할을 위해 퓨즈에 의존하면 종종 교체 중에 일관되지 않은 보호가 발생하고 가동 중지 시간이 길어진다는 사실을 알고 있습니다. 기계식 차단기는 재설정 가능하고 보정된 보호 기능을 제공합니다.

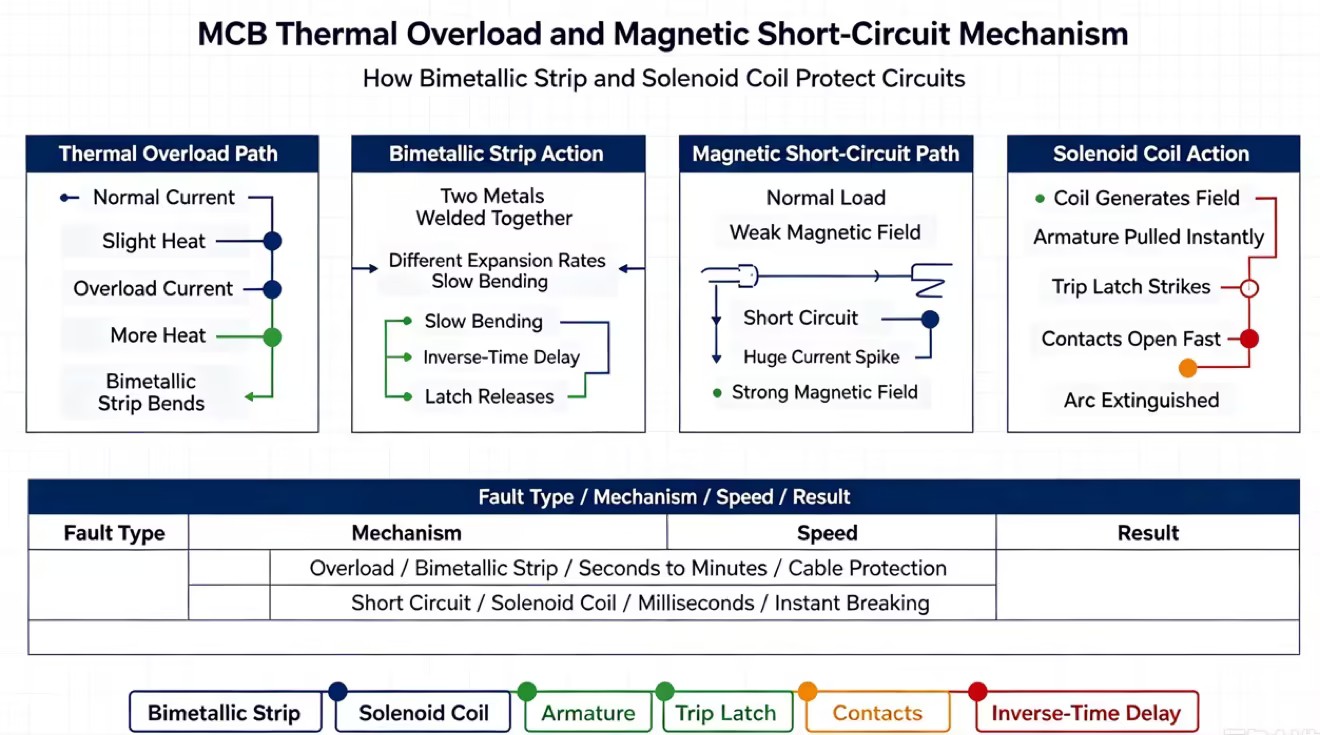

낮은 수준의 지속적인 과부하에 대한 보호는 차단기 내부의 바이메탈 스트립에 의존합니다. 이 스트립은 서로 용접된 두 개의 서로 다른 금속으로 구성됩니다. 각 금속은 서로 다른 열팽창 계수를 가지고 있습니다. 전류가 스트립을 통해 흐르면서 정상적인 작동 전류는 최소한의 열을 발생시킵니다. 과부하가 발생하면 초과 전류로 인해 상당한 열이 발생합니다. 바이메탈 스트립은 금속이 다른 속도로 팽창함에 따라 구부러집니다. 이 굽힘 동작은 의도적으로 느립니다. 역시간 지연을 제공합니다. 경미한 과부하로 인해 차단기가 작동되는 데 몇 분이 걸릴 수 있습니다. 이는 작은 팬을 가동하는 것처럼 일시적이고 무해한 서지를 허용합니다. 과부하가 크면 스트립이 더 빨리 구부러지고 래치 메커니즘이 몇 초 안에 작동하여 전원이 차단됩니다.
단락에는 즉각적인 개입이 필요합니다. 바이메탈 스트립은 너무 느리게 반응하여 데드 쇼트의 폭발 에너지를 방지합니다. 이를 위해 차단기는 솔레노이드 코일을 중심으로 한 자기 트리핑 메커니즘을 사용합니다. 정상적인 부하 조건에서는 코일에 의해 생성된 자기장이 너무 약해서 내부 전기자를 움직일 수 없습니다. 단락이 발생하면 전류는 밀리초 내에 수백 또는 수천 암페어로 급등합니다. 이 엄청난 전류는 강력한 자기장을 생성합니다. 필드는 즉시 전기자를 당겨 트립 래치를 치고 접점을 강제로 엽니다. 이 조치는 몇 분의 1초 안에 결함을 소멸시킵니다. 이는 치명적인 전선 용해 및 장비 파손을 방지합니다.
보호 유형 | 내부 메커니즘 | 응답 시간 | 대상 결함 조건 |
|---|---|---|---|
열 과부하 | 바이메탈 스트립 | 역시간 지연(초~분) | 지속적인 과전류, 과부하 회로 |
자기 단락 | 솔레노이드 코일/전기자 | 순간(밀리초) | 데드 단락, 상간 결함 |
정상 작동 전류를 결정하는 것은 사양의 첫 번째 수학적 단계입니다. 연결된 총 부하 전력량과 시스템 전압을 기준으로 이를 계산합니다. 표준 단상 저항 부하의 경우 공식은 간단합니다. 전류는 전력을 전압으로 나눈 것과 같습니다. 3상 시스템 또는 유도 부하의 경우 역률과 3의 제곱근을 고려합니다. 정확한 부하 계산으로 기준 크기 조정 오류를 방지합니다. 진정한 연속 부하 프로필을 설정하려면 회로에서 동시에 작동하는 모든 장치를 설명해야 합니다. 평방 피트 또는 역사적 경험 법칙을 기반으로 부하를 추측하면 차단기 크기가 작아지고 지속적으로 방해가 되는 트립이 발생합니다.
표준 엔지니어링 관행에 따르면 연속 부하가 차단기 정격 정격의 80%를 초과해서는 안 됩니다. 연속 부하는 최대 전류에서 3시간 이상 작동하는 부하로 정의됩니다. 회로가 연속 16A를 소비하는 경우 16A 차단기를 설치하지 마십시오. 차단기를 100% 용량으로 작동시키면 내부 발열이 지속적으로 발생합니다. 이는 바이메탈 스트립을 트리핑 임계값에 가깝게 밀어냅니다. 주변 온도가 미미하게 변동하는 동안에는 성가신 트립이 발생합니다. 80% 규칙을 적용하면 열 안정성이 보장됩니다. 16A 연속 부하의 경우 0.8로 나누어 최소 차단기 크기인 20A를 찾습니다.
제조업체는 표준화된 전류 정격으로 이러한 장치를 생산합니다. 맞춤형 17.5A 차단기를 주문할 수 없습니다. 일반적인 표준 등급에는 6A, 10A, 16A, 20A, 32A, 40A, 50A 및 63A가 포함됩니다. 고용량 모델은 최대 80A, 100A 및 125A까지 확장됩니다. 필요한 전류를 계산하고 80% 규칙을 적용하면 다음으로 가장 높은 표준 크기를 선택합니다. 계산에 따라 27A 요구 사항이 지정된 경우 32A 소형 회로 차단기를 지정합니다 . 계산된 부하에 너무 가까운 정격을 선택하면 원하지 않는 트립이 발생할 위험이 있습니다. 너무 높은 값을 선택하면 다운스트림 케이블의 열 보호가 손상됩니다.
차단기에 인쇄된 공칭 정격은 특정 주변 온도(일반적으로 30°C)를 가정합니다. 설치 환경은 종종 이 기준에서 벗어납니다. 이를 위해서는 차단기가 현장 조건에서 예상대로 작동하도록 수학적 경감이 필요합니다.
경감 요인 | 환경조건 | 차단기 등급에 미치는 영향 |
|---|---|---|
주변 온도 | 교정점 30°C 초과 | 전류 운반 용량을 줄입니다. 조기 열 트립을 방지하려면 더 높은 공칭 정격 선택이 필요합니다. |
높은 고도 | 2000미터 이상의 설치 | 냉각 효율과 절연 내력을 감소시킵니다. 전류 전달 용량과 최대 전압 정격을 모두 감소시킵니다. |
상호난방 | 여러 개의 차단기가 인접하여 장착됨 | 공기 흐름을 제한합니다. 공유 열 부하를 고려하려면 그룹화 계수 승수(예: 0.8)를 적용해야 합니다. |
유형 B 곡선은 순전히 저항성 부하 또는 돌입 전류가 매우 낮은 회로용으로 설계되었습니다. 전류가 정격 전류의 3~5배에 도달하면 자기 트립 메커니즘이 활성화됩니다. 주거용 조명, 표준 저항성 공간 히터 및 긴 케이블의 경우 유형 B를 지정합니다. 긴 케이블 길이에서는 높은 케이블 임피던스로 인해 고장 전류가 상대적으로 낮을 수 있습니다. 모터 부하에 유형 B 차단기를 사용하면 모터가 시동되는 순간 트립되는 즉각적인 문제가 보장됩니다.
유형 C 곡선은 적당한 유도 부하를 포함하는 대부분의 상업 및 산업 응용 분야에 대한 표준 선택으로 사용됩니다. 정격전류의 5~10배에서 순간적으로 트립됩니다. 이러한 지연을 통해 소형 모터, 형광등 안정기 및 표준 제어 회로는 전원을 중단하지 않고 필요한 시동 전류를 끌어올 수 있습니다. 사용자가 전동 공구나 소형 압축기를 연결할 수 있는 산업 시설에서 표준 전원 콘센트를 보호하는 경우 Type C는 돌입 허용 오차와 신속한 오류 제거 간에 필요한 균형을 제공합니다.
유도성이 높은 부하에는 유형 D 곡선이 필요합니다. 이러한 부하는 여러 사이클 동안 지속될 수 있는 대규모 돌입 전류를 생성합니다. 자기 트립은 정격 정격의 10~20배 사이에서 전류 스파이크가 발생하는 경우에만 활성화되도록 보정되었습니다. 중전기 모터, 대형 변압기, 산업용 용접 장비 및 X선 기계의 경우 유형 D를 지정합니다. 유형 D는 공격적인 시동 중에 불필요한 트립을 방지하지만 회로의 접지 결함 루프 임피던스를 주의 깊게 검증해야 합니다. 실제 단락 중에도 차단기가 충분히 빠르게 작동하는지 확인해야 합니다.
특정 산업 응용 분야에서는 표준 B, C, D 프로파일을 넘어서는 고도로 전문화된 트리핑 특성이 필요합니다. 이 곡선을 연결된 장비의 정확한 공차와 일치시켜야 합니다.
유형 Z(2-3x In) 및 유형 A: 이 곡선은 매우 민감합니다. 정격 전류의 2~3배에서 트립됩니다. 매우 민감한 반도체 장치, 프로그래밍 가능 논리 컨트롤러 및 섬세한 전자 측정 회로를 보호하는 데 사용됩니다. 사소하고 짧은 과전류라도 이러한 실리콘 구성 요소를 파괴할 수 있습니다.
유형 K(8-12x In): 유형 K 곡선은 특수 모터 및 변압기 보호에 최적화되어 있습니다. 이는 D형보다 약간 더 엄격한 허용 오차를 제공합니다. 이는 모터 권선을 적극적으로 보호하는 동시에 상당한 자기 돌입 전류를 허용합니다.
곡선 유형 | 자기 트립 임계값 | 일반적인 현장 적용 |
|---|---|---|
B형 | 3~5회 | 저항 부하, 긴 케이블 길이, 주거용 조명 회로 |
C형 | 5~10회 | 중간 유도 부하, 소형 모터, 상용 전원 콘센트 |
D형 | 10~20회 | 무거운 유도 부하, 변압기, 산업용 용접 기계 |
Z / A 유형 | 2~3번 있음 | 고감도 전자제품, PLC, 반도체 보호 |
K형 | 8~12회 | 특수 모터 및 변압기 권선 보호 |
차단 용량은 차단기가 물리적 손상을 입지 않고, 접점을 용접하거나, 결함을 제거하지 않고 안전하게 차단할 수 있는 절대 최대 결함 전류를 나타냅니다. 이는 킬로암페어(kA) 단위로 측정됩니다. 단락이 발생하면 전류가 일반 부하 저항을 우회하여 급격히 증가합니다. 주거용 애플리케이션에는 일반적으로 6kA 차단 용량이 필요합니다. 더 큰 변압기와 더 두꺼운 공급 케이블이 있는 산업 환경에서는 일반적으로 10kA, 15kA 또는 심지어 25kA 용량이 필요합니다. 올바른 차단 용량을 지정하는 것은 엄격한 안전 의무 사항입니다.
테스트 표준 간의 차이점을 이해하는 것은 산업 사양에 필수적입니다. Ics 또는 Icn은 차단기가 안전하게 차단할 수 있고 계속 사용할 수 있도록 완전히 작동할 수 있는 최대 전류를 나타냅니다. Icu는 장치가 안전하게 한 번 차단할 수 있는 절대 최대 오류 전류를 정의합니다. 차단기가 Icu 등급의 결함을 제거하면 화재를 성공적으로 예방한 것입니다. 그러나 내부 접점과 아크 슈트가 파손될 가능성이 있습니다. 이를 위해서는 장치를 즉시 교체해야 합니다. 예상되는 결함이 Ics 등급 내에 속하도록 시스템을 설계합니다.
필요한 차단 용량을 추측할 수 없습니다. 특정 설치 지점에서 예상 단락 전류(PSCC)를 계산합니다. PSCC는 차단기 출력 단자에서 바로 데드 쇼트가 발생한 경우 흐르는 최대 잠재 전류입니다. 이 계산은 업스트림 공급 변압기의 크기와 변압기에서 배전반까지 이어지는 케이블의 총 임피던스에 따라 달라집니다. 더 큰 변압기와 더 짧고 두꺼운 케이블을 사용하면 PSCC가 훨씬 높아집니다. 선택한 소형 회로 차단기의 kA 정격은 계산된 PSCC보다 엄격하게 높아야 합니다.
10kA PSCC가 있는 위치에 6kA 용량의 차단기를 설치하면 단락 시 치명적인 오류가 발생합니다. 내부 아크 슈트는 접점이 열릴 때 생성된 전기 아크를 소멸하지 못합니다. 강렬한 열로 인해 접점이 서로 용접됩니다. 이로 인해 대규모 결함 전류가 계속해서 하류로 흐를 수 있습니다. 이는 즉각적인 케이블 절연 화재, 잠재적인 아크 플래시 폭발 및 플라스틱 인클로저의 물리적 파열로 이어집니다. 차단 용량을 축소하는 것은 전기 안전 규정을 심각하게 위반하는 것입니다.
단극 차단기는 기본 230V 단상 회로에 대한 표준 선택입니다. 라이브 위상 도체만 전환합니다. 중성선은 터미널 바에 단단히 연결된 상태로 유지됩니다. 단극 + 중성 장치는 동일한 물리적 공간 또는 약간 더 많은 공간을 차지하지만 위상과 중성선을 모두 전환합니다. SPN 장치에서는 위상 도체에만 열 자기 보호 기능이 포함되어 있습니다. 중성극은 동시에 열리는 절연 스위치일 뿐입니다. 현지 규정에 따라 유지 관리를 위해 회로를 완전히 격리해야 하는 경우 SPN을 사용합니다.
양극 차단기는 위상과 중성선을 모두 전환합니다. 두 극 모두 열 및 자기 보호 메커니즘을 포함합니다. 중성 고장 위험이 높은 단상 시스템에서는 2P 차단기를 지정합니다. 또한 중성선이 접지를 참조하지 않는 특정 IT 접지 시스템에도 사용됩니다. 오류로 인해 중성선이 위험한 전압으로 활성화되는 경우 2P 차단기가 오류를 감지하고 두 도체를 전원에서 안전하게 분리합니다.
3극 구성은 분산 중성선이 필요하지 않은 표준 400V 3상 부하에만 사용됩니다. 가장 일반적인 응용 분야는 3상 산업용 모터입니다. 차단기는 모든 3상 도체를 동시에 모니터링합니다. 단상에서 과부하 또는 단락이 발생하는 경우 내부 기계적 연결을 통해 세 극이 모두 함께 트립되도록 합니다. 이러한 동시 트립은 모터가 단상으로 전환되는 것을 방지합니다. 단상화는 모터 권선을 빠르게 과열시키고 파손시킵니다.

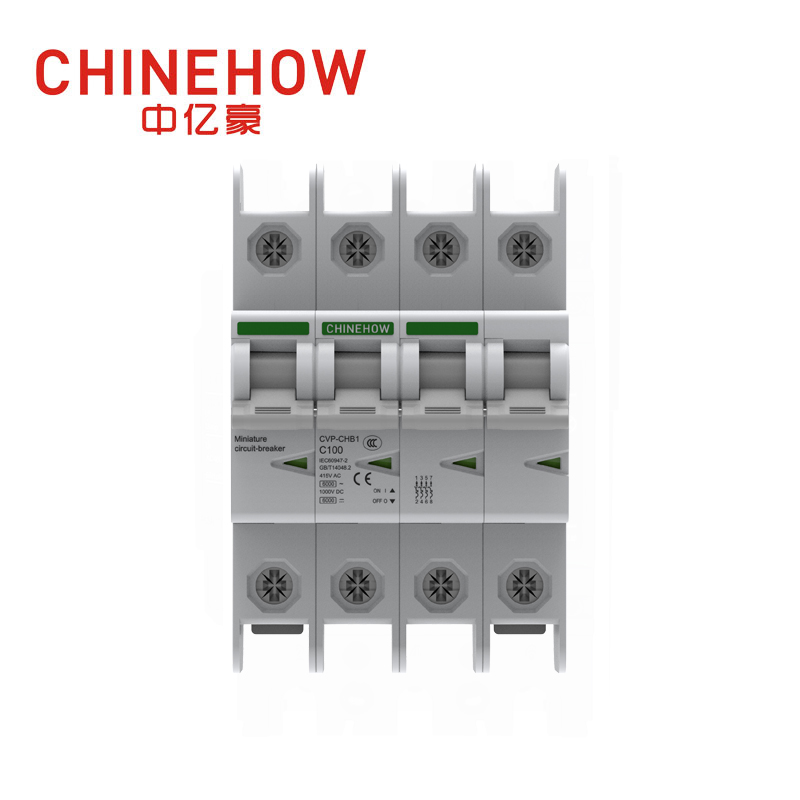

4극 및 3극 + 중성 차단기는 중성 도체를 포함하는 3상 시스템을 처리합니다. TPN 장치는 3상을 보호하는 동시에 절연을 위한 스위칭 비보호 중성극을 제공합니다. 진정한 4P 차단기는 4개 극 모두에 열자기 보호 기능을 제공합니다. 상당한 고조파 전류가 중성선에 과부하를 일으킬 수 있는 3상 불균형 부하에 대해 4P 차단기를 지정합니다. 또한 엄격한 절연 규칙에 따라 오류 발생 시 모든 활성 도체를 완전히 분리해야 하는 환경에서도 사용됩니다.
극 구성 | 보호된 극 | 스위치 극 | 주요 사용 사례 |
|---|---|---|---|
1P(단극) | 단계만 | 단계만 | 중성선이 있는 표준 230V 단상 회로 |
SPN(단극 + 중성) | 단계만 | 위상 및 중성 | 유지 관리를 위해 중성 절연이 필요한 단상 회로 |
2P(이중극) | 위상 및 중성 | 위상 및 중성 | 중성 고장 위험 또는 IT 접지가 높은 단상 시스템 |
3P(3극) | 3단계 모두 | 3단계 모두 | 분산된 중성선이 없는 표준 400V 3상 모터 부하 |
4P(4극) | 3상 모두 + 중성 | 3상 모두 + 중성 | 3상 불균형 부하 또는 엄격한 완전 절연 요구 사항 |
차단기의 정격 작동 전압은 라인의 최대 작동 전압보다 엄격하게 크거나 같아야 합니다. 400V 회로에 230V 정격 장치를 설치하면 내부 절연 및 아크 소화 기능이 손상됩니다. 오류가 발생하는 동안 전압이 높아지면 전기 아크가 열린 접점을 가로질러 점프할 수 있습니다. 이는 단락을 유지합니다. 시스템 전압을 확인하고 선택한 구성 요소가 해당 특정 전압 등급에 대해 인증되었는지 확인합니다.
교류와 직류는 오류 발생 시 완전히 다르게 동작합니다. AC 전압은 자연적으로 초당 50~60회 0V를 넘습니다. AC 차단기는 이 영점 교차점을 사용하여 접점이 열릴 때 발생하는 전기 아크를 소멸하는 데 도움을 줍니다. DC 전압은 절대 0을 넘지 않습니다. 이는 지속적이고 끊임없는 에너지 공급을 제공합니다. 태양광 PV 어레이 또는 배터리 저장 시스템과 같은 DC 회로에서 표준 AC 차단기를 사용하는 경우 내부 아크 슈트가 DC 아크를 차단하지 못합니다. 아크는 접점을 유지하고 녹여 화재를 일으킬 수 있습니다. DC 아크를 소화실로 밀어넣기 위해 특수 자기 분출 장치가 장착된 전용 DC 정격 차단기를 지정합니다.
차단 용량을 선택하기 전에 변압기 kVA 및 케이블 임피던스 데이터를 사용하여 배전반의 정확한 예상 단락 전류(PSCC)를 계산하십시오.
시설의 단선 다이어그램을 감사하여 선택한 트립 곡선이 업스트림 보호 장치와 적절하게 조화되어 전체 선택성을 보장하는지 확인합니다.
제조업체의 기술 데이터 시트를 검토하여 주변 온도, 고도 및 인접 장착 밀도에 대한 올바른 경감 계수를 적용하십시오.
선택한 차단기의 물리적 단자 용량이 배선 일정에 지정된 필수 케이블 단면적과 일치하는지 확인하십시오.
A: 주요 차이점은 현재 용량과 조정 가능성에 있습니다. 소형 회로 차단기는 일반적으로 최대 125A의 전류를 처리하고 트립 설정이 고정되어 있습니다. 배선용 회로 차단기는 최대 2500A까지 훨씬 더 큰 부하를 처리합니다. 일반적으로 조정 가능한 열 및 자기 트립 설정 기능을 갖추고 있어 엔지니어가 복잡한 산업 네트워크에 대한 보호 기능을 미세 조정할 수 있습니다.
A: 선택은 전적으로 특정 부하의 돌입 전류 크기에 따라 달라집니다. 시동 시 정격 전류의 5~10배를 소모하는 소형 모터 및 형광등과 같은 표준 유도 부하에는 유형 C를 사용합니다. 정격 전류의 10~20배를 소비하는 변압기 및 대형 산업용 모터와 같은 무거운 유도 부하에는 유형 D를 사용합니다.
A: 예상되는 단락 전류가 차단기의 차단 용량을 초과하는 경우 내부 아크 슈트가 전기 아크를 끌 수 없습니다. 강렬한 열로 인해 내부 접점이 용접되어 닫혀 대규모 결함 전류가 계속 흐르게 됩니다. 이로 인해 즉각적인 케이블 화재, 인클로저 파열 및 전기 시스템의 치명적인 오류가 발생합니다.
A: 아니요. 차단기의 크기가 너무 크면 심각한 안전 위험이 발생합니다. 차단기는 다운스트림 케이블을 보호할 수 있는 크기입니다. 20A 정격 케이블에 40A 차단기를 설치하는 경우 35A의 지속적인 과부하로 인해 케이블 절연체가 녹아 화재가 발생합니다. 대형 차단기가 결함을 감지하여 작동하기 훨씬 전에 말입니다.
A: 산업 환경에서는 일반적으로 IEC 60947-2 표준에 따라 10kA~25kA 사이의 차단 용량이 필요합니다. 이는 주거용 애플리케이션의 6kA 용량 표준보다 훨씬 높습니다. 산업 시설에는 더 큰 공급 변압기와 더 낮은 케이블 임피던스가 있어 예상되는 오류 전류가 훨씬 더 높아집니다.
A: 아니요. 활성 도체 사이의 과전류 및 단락에 대해서만 보호합니다. 이는 접지로의 작은 누설 전류를 감지하지 못합니다. 감전으로부터 사람을 보호하고 접지 결함을 감지하려면 잔류 전류 장치(RCD)를 설치하거나 과전류가 있는 잔류 전류 차단기(RCBO)를 사용해야 합니다.
A: 아니요. AC 전압은 자연적으로 초당 여러 번 0V를 교차하므로 차단기가 열릴 때 아크를 끄는 데 도움이 됩니다. DC 전류에는 제로 교차점이 없으므로 아크를 끊기가 훨씬 더 어렵습니다. 표준 AC 차단기는 DC 아크를 소멸하지 못하여 접촉 용접 및 심각한 화재 위험을 초래합니다.
