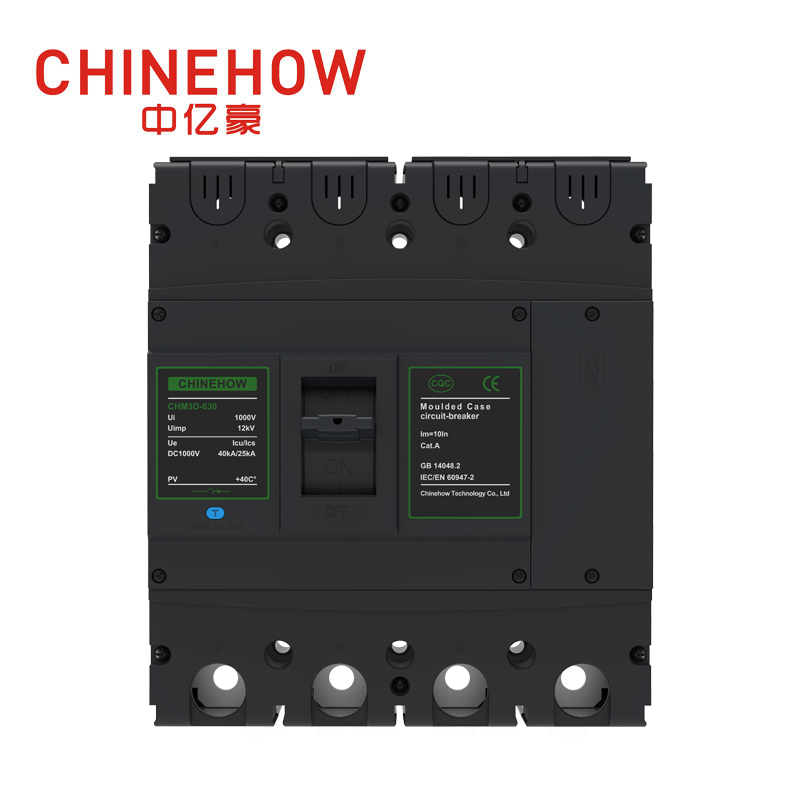

전기 시스템 보호에는 절대적인 정밀도가 필요합니다. 잘못된 회로 차단기를 지정하면 치명적인 장비 고장, 심각한 안전 위험 및 비용이 많이 드는 시설 가동 중단 시간이 발생합니다. 엔지니어와 조달 팀은 배전반을 설계할 때 복잡한 문제에 직면합니다. 정확한 조정, 높은 차단 용량, 환경 탄력성 및 최신 시설 통합을 통해 선행 설계 요구 사항의 균형을 맞춰야 합니다. 전기적 결함은 계산 착오를 용서하지 않습니다. 결함을 제거하지 못한 차단기는 전체 다운스트림 네트워크를 즉시 손상시킵니다.
이 가이드는 선택을 위한 기술 평가 프레임워크를 제공합니다 배선용 차단기 . 기본 등급, 트립 유닛 기술, 물리적 구성 및 애플리케이션별 제약 조건을 살펴보겠습니다. 이러한 매개변수를 이해함으로써 안전을 우선시하고 규정 준수를 보장하며 까다로운 조건에서도 지속적인 전력을 유지하는 배전 시스템을 설계할 수 있습니다.
차단 용량은 협상 불가능합니다. MCCB를 선택하려면 차단기의 단락 차단 정격(Icu/Ics)을 설치 지점에서 사용 가능한 최대 오류 전류와 일치시켜야 합니다.
트립 장치 선택으로 정밀도 향상: 열 자기 장치는 표준 부하에 대해 비용 효율적이고 안정적인 보호 기능을 제공하는 반면, 전자 트립 장치는 복잡한 조정에 필요한 세부적인 LSI/LSIG 조정 및 통신 프로토콜을 제공합니다.
애플리케이션에 따라 구성이 결정됩니다. 고효율 모터, 발전기 또는 DC 시스템과 같은 특수 부하는 불필요한 트립 없이 고유한 오류 특성을 처리하기 위해 특정 트립 곡선과 아크 소멸 설계가 필요합니다.
규정 준수로 안전 보장: 규정 준수 및 책임 완화를 위해서는 지역 및 애플리케이션 표준(예: UL 489, IEC 60947-2)에 대한 검증이 필수입니다.
목차

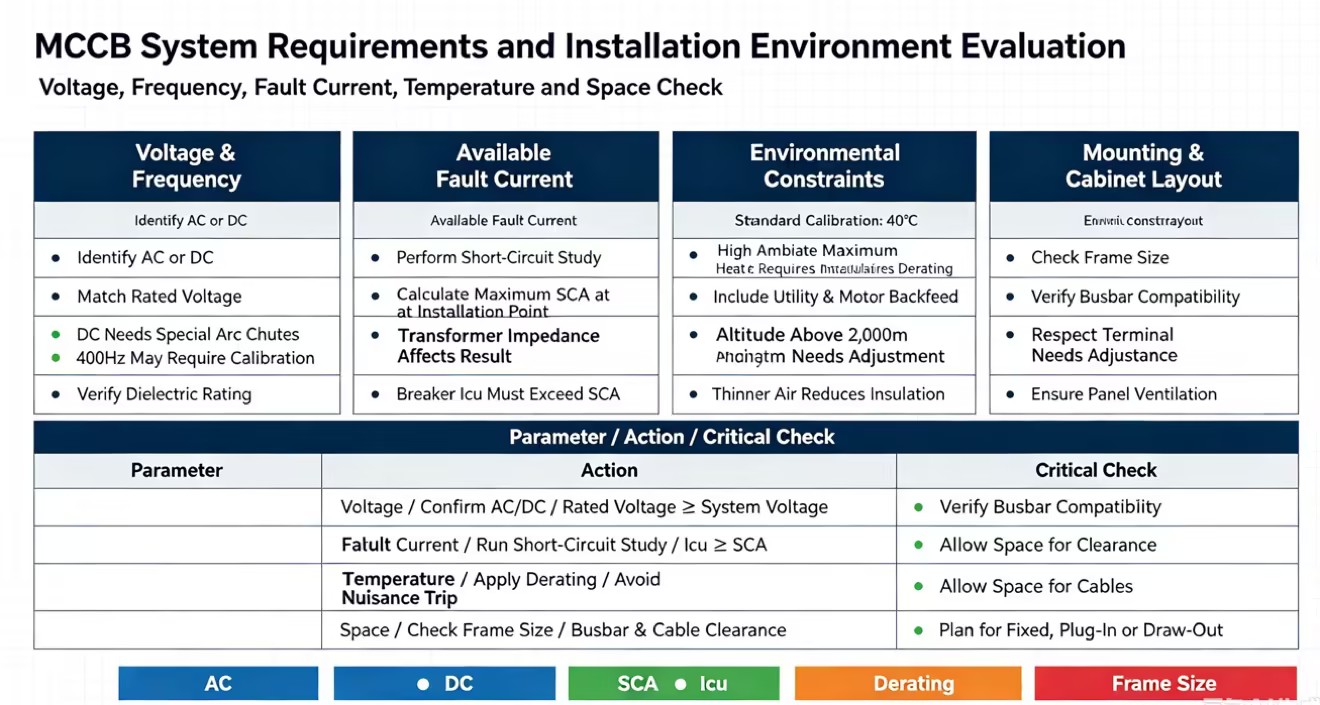

전압과 주파수는 MCCB 성능과 선택에 직접적인 영향을 미칩니다. AC 및 DC 시스템은 DC 아크를 끄기가 더 어렵기 때문에 서로 다른 설계가 필요합니다. 50Hz 또는 60Hz용으로 설계된 표준 차단기는 고주파 시스템에서 올바르게 작동하지 않을 수 있으므로 엔지니어는 작동 주파수도 고려해야 합니다. 올바른 전압 및 주파수 정격을 선택하면 안정적인 보호와 안전한 작동이 보장됩니다.
MCCB 차단 정격은 전기 시스템에서 사용할 수 있는 최대 오류 전류와 일치해야 합니다. 단락 연구는 변압기 출력, 유틸리티 전력, 모터 기여도 등의 요소를 고려하여 필요한 차단 용량을 결정하는 데 도움이 됩니다. 결함 등급이 불충분한 차단기를 선택하면 단락 중에 심각한 장비 손상과 안전 위험이 발생할 수 있습니다.
변압기 크기(kVA) | 2차 전압 | 임피던스(%Z) | 예상 단락 전류(SCA) |
|---|---|---|---|
500kVA | 480V / 277V | 5.0% | 대략. 12,000A |
1000kVA | 480V / 277V | 5.75% | 대략. 21,000A |
2000kVA | 480V / 277V | 5.75% | 대략. 42,000A |
2500kVA | 208V / 120V | 5.75% | 대략. 120,000A |
작동 환경은 차단기 성능에 큰 영향을 미칩니다. 주변 온도는 열 자기 장치의 트립 임계값에 직접적인 영향을 미칩니다. 대부분의 표준 차단기는 40°C(104°F)에서 작동하도록 보정되었습니다. 환기가 되지 않는 실외 인클로저나 산업용 보일러실과 같은 고온 환경에 이러한 차단기를 설치하려면 엄격한 정격 감소가 필요합니다. 주변 열을 고려하지 않으면 차단기는 명판 정격보다 낮은 전류에서 작동합니다.
고도는 절연 강도에도 영향을 미칩니다. 2,000미터(6,600피트) 이상에서는 공기가 얇아지고 단열 특성과 냉각 용량이 감소합니다. 높은 고도에 설치된 차단기는 절연 파괴 및 과열을 방지하기 위해 전압 및 전류 감소가 모두 필요합니다. 패널보드 설치 공간은 지정할 수 있는 물리적 프레임 크기를 나타냅니다. 고밀도 배전반은 차단 용량을 희생하지 않고 컴팩트한 차단기 설계를 요구합니다.
적절한 사양을 위해서는 프레임 크기와 연속 전류 정격 간의 차이를 이해하는 것이 필요합니다. 프레임 크기는 물리적 차단기 어셈블리가 안전하게 처리할 수 있는 최대 연속 전류를 나타냅니다. 이는 외부 치수, 단자 크기 및 내부 기계적 견고성을 결정합니다. 일반적인 프레임 크기에는 100A, 250A, 400A 및 1000A가 포함됩니다.
"트립 정격"이라고도 불리는 연속 전류 정격(In)은 차단기가 트리핑 없이 지속적으로 전달하는 특정 전류입니다. 250A 프레임 내부에 150A 트립 장치를 설치할 수 있습니다. 이 모듈성을 통해 전체 물리적 차단기를 교체하지 않고도 향후 부하 확장이 가능합니다.
NEC(National Electrical Code) 지침에 따라 표준 차단기는 3시간 이상 지속되는 부하에 대해 연속 정격 전류의 80%만 전달하는 것으로 평가됩니다. 연속 부하가 80A인 경우 100A 표준 차단기를 지정해야 합니다. 100% 정격 차단기를 소싱할 수도 있습니다. 여기에는 열을 안전하게 발산하기 위해 특정 인클로저 볼륨과 특수한 90°C 와이어 절연이 필요하므로 차단기 정격을 연속 부하에 정확히 맞출 수 있습니다.
차단 용량은 오류를 안전하게 소화하는 차단기의 능력을 정의합니다. IEC 60947-2 표준은 이를 Icu와 Ics라는 두 가지 측정항목으로 구분합니다.
궁극적인 단락 차단 용량(Icu)은 차단기가 적어도 한 번 안전하게 차단할 수 있는 절대 최대 고장 전류입니다. Icu 수준 결함을 해결한 후 차단기는 내부 손상을 입을 수 있으며 지속적인 서비스를 위해 사용하지 못할 수 있습니다. 이는 치명적인 실패를 방지하지만 그 과정에서 자신을 희생합니다.
서비스 단락 차단 용량(Ics)은 차단기가 차단하고 여전히 완전히 작동할 수 있는 오류 전류입니다. 이는 Icu의 백분율(예: 50%, 75% 또는 100%)로 표시됩니다. 데이터 센터, 병원, 연속 제조 공장과 같은 미션 크리티컬 시설에는 높은 Ics 등급의 우선 순위를 지정하는 것이 필요합니다. Icu의 100%에 해당하는 Ics를 갖는 차단기는 심각한 오류 발생 후 신속한 전력 복구를 보장하여 시설 가동 중단 시간을 최소화합니다.
등급 매개변수 | 정의 | 장애 후 운영에 미치는 영향 | 최고의 애플리케이션 초점 |
|---|---|---|---|
Icu(최대 용량) | 최대 고장 전류는 한 번 안전하게 차단됩니다. | 차단기는 교체 또는 광범위한 테스트가 필요할 수 있습니다. | 표준 상업용 건물, 중요하지 않은 부하. |
Ics(서비스 용량) | 전체 기능을 유지하면서 오류 전류가 차단됩니다. | 차단기를 재설정하고 즉시 정상 서비스로 복귀할 수 있습니다. | 병원, 데이터 센터, 지속적인 산업 프로세스. |
Icw(단시간 내전류)는 차단기가 트립되지 않고 짧은 시간 동안 안전하게 견딜 수 있는 단락 전류의 양을 나타냅니다. Icw 등급이 높으면 업스트림 차단기가 작동을 지연시키고 다운스트림 차단기가 먼저 오류를 제거할 수 있습니다. 이는 전체 시설을 차단하는 대신 영향을 받는 회로의 정전을 제한함으로써 시스템 선택성을 향상시킵니다.
전류 제한 MCCB는 높은 오류 전류가 최대 수준에 도달하기 전에 신속하게 차단합니다. 피크 전류 및 결함 에너지를 줄여 케이블, 전기 장비 및 배전 시스템의 손상을 최소화합니다. 이 차단기는 빠른 오류 보호가 중요한 고용량 전기 네트워크에 특히 유용합니다.
열-자기 트립 장치는 기존 전기 기계 구성 요소를 활용하여 이중 동작 보호 기능을 제공합니다. 열 구성 요소는 바이메탈 스트립으로 구성됩니다. 차단기에 전류가 흐르면 열이 발생합니다. 과부하가 지속되는 동안 열로 인해 바이메탈 스트립이 예측 가능한 속도로 구부러집니다. 충분히 멀리 편향되면 트립 메커니즘의 래치가 해제됩니다. 이는 역시간 보호 기능을 제공합니다. 과부하가 높을수록 스트립이 더 빨리 구부러지고 차단기가 트립됩니다.
자기 부품은 전자석을 사용합니다. 대규모 단락이 발생하는 동안 극심한 전류 스파이크는 전기자를 즉시 끌어당기는 강력한 자기장을 생성하여 열이 쌓일 때까지 기다리지 않고 차단기를 트립합니다.
이 장치는 표준 배전반, 저항성 조명 부하 및 고급 조정이 필요하지 않은 비용에 민감한 프로젝트에 적합합니다. 정밀한 조정 기능이 부족하고 열 반응이 주변 온도 변화에 매우 민감하므로 더운 환경에서는 신중한 용량 감소가 필요합니다.
전자 트립 장치는 내부 변류기(CT) 및 마이크로프로세서를 선호하여 바이메탈 스트립을 버립니다. CT는 차단기를 통과하는 실제 RMS 전류를 지속적으로 측정합니다. 마이크로프로세서는 이러한 실시간 측정값을 프로그래밍된 매개변수와 비교하고 임계값이 초과되면 전자적으로 트립 명령을 실행합니다.
이 기술은 조정 가능한 LSI 및 LSIG 구성을 통해 비교할 수 없는 정밀도를 제공합니다.
장시간(L): 지속적인 과부하로부터 보호합니다. 현재 픽업 레벨과 시간 지연을 모두 조정할 수 있으므로 케이블 용량에 정확하게 일치시킬 수 있습니다.
단시간(S): 더 낮은 규모의 결함으로부터 보호합니다. 조정 가능한 시간 지연을 통해 다운스트림 차단기가 먼저 결함을 제거하여 완벽한 선택 조정을 보장합니다.
순시(I): 의도적인 지연 없이 즉시 트리핑하여 대규모 단락으로부터 보호합니다.
접지 결함(G): 접지로의 낮은 수준의 누설 전류를 감지하여 장비 손상을 방지하고 화재 위험을 완화합니다.
최신 전자 트립 장치에는 고급 통신 프로토콜도 탑재되어 있습니다. Modbus, Profibus 또는 이더넷을 통해 BMS(빌딩 관리 시스템) 및 SCADA 네트워크와 원활하게 통합됩니다. 이러한 연결성을 통해 시설 관리자는 실시간 에너지 소비를 모니터링하고 최대 수요를 추적하며 예측 유지 관리 알림을 받을 수 있습니다. 전자 장치는 정밀한 선택 조정, 계량 기능 및 원격 시설 관리가 필요한 복잡한 배전 시스템을 위한 확실한 선택입니다.
특징 | 열자기식 트립 장치 | 전자 트립 장치 |
|---|---|---|
감지 메커니즘 | 바이메탈 스트립 및 전자석 | 변류기 및 마이크로프로세서 |
조정 가능성 | 제한적(종종 고정식 열, 조정 가능한 자기) | 고도로 세분화된(LSI/LSIG 다이얼) |
온도 감도 | 높음(뜨거운 환경에서는 용량 감소 필요) | 낮음(주위 열에 관계없이 실제 RMS 전류 측정) |
의사소통 | 없음 | Modbus, 이더넷, Profibus 호환 |
전기 모터는 회로 보호에 있어 독특한 과제를 제시합니다. AC 모터가 시동되면 기계적 관성을 극복하고 자기장을 형성하기 위해 막대한 돌입 전류가 흐릅니다. 이 시동 전류는 몇 초 동안 모터의 FLA(전부하 전류) 정격의 6~10배에 쉽게 도달할 수 있습니다.
표준 열자기 차단기는 이러한 정상적인 돌입을 단락으로 해석하여 장비를 시작할 때마다 성가신 트립이 발생하는 경우가 많습니다. 이 문제를 해결하려면 조정 가능한 자기 트립 설정을 갖춘 MCP(모터 회로 보호기) 또는 모터의 회전자 고정 전류 이상으로 순간 자기 픽업 임계값을 높임으로써 차단기는 시동 스파이크를 무시하는 동시에 모터가 작동 속도에 도달하면 강력한 단락 보호 기능을 제공합니다. 배선용 회로 차단기를 지정해야 합니다.
발전기를 보호하려면 유틸리티 전력 공급을 보호하는 것과는 다른 접근 방식이 필요합니다. 유틸리티 그리드는 막대한 결함 전류를 전달할 수 있습니다. 발생기는 내부 임피던스가 높습니다. 단락이 발생하는 동안 발전기의 결함 전류는 빠르게 감소하며, 종종 몇 사이클 내에 정격 출력의 2~3배까지 떨어집니다.
표준 열자기 차단기는 발전기 손상을 방지하기 위해 이러한 낮은 수준의 감쇠 오류 전류를 적시에 감지하지 못할 수 있습니다. 발전기 애플리케이션에는 낮은 수준의 단시간 픽업 설정과 특수 감소 곡선을 갖춘 전자 트립 장치가 필요합니다. 이러한 설정은 발전기 전력 하에서 차단기가 정확하고 신속하게 작동하도록 보장하여 발전기 권선이 열 파괴로부터 보호되도록 합니다.
태양광 발전, 배터리 에너지 저장 시스템(BESS) 및 EV 충전 인프라의 급속한 확장으로 인해 DC 회로 보호가 최전선으로 밀려났습니다. 직류를 차단하는 것은 교류를 차단하는 것보다 훨씬 어렵습니다. DC 전압은 절대 0을 넘지 않기 때문에 차단기 접점이 열려도 전기 아크는 적극적으로 지속됩니다.
고전압 DC 애플리케이션에서는 표준 AC 차단기를 사용할 수 없습니다. 특수 DC 정격 배선용 회로 차단기를 지정해야 합니다. 이러한 장치는 특수 아크 소화 슈트, 아크를 스플리터에 불어넣는 영구 자석, 여러 극에 걸친 특정 직렬 배선 구성을 특징으로 합니다. 극을 직렬로 연결하면 총 공극과 아크 전압 용량이 증가하여 DC 아크가 안전하게 늘어나고 냉각되고 소멸됩니다.
MCCB에는 유지 관리 요구 사항에 따라 다양한 장착 옵션이 있습니다. 고정 차단기는 패널에 직접 연결되며 교체를 위해 전체 종료가 필요합니다. 플러그인 차단기를 사용하면 별도의 연결 베이스를 통해 더 빠르게 설치하고 제거할 수 있습니다. 인출형 MCCB는 최고의 유연성을 제공하므로 기술자는 유지 관리를 위해 차단기를 안전하게 분리하고 제거하는 동시에 가동 중지 시간을 줄일 수 있습니다. 이는 일반적으로 데이터 센터, 중요 시설 및 산업 시스템에 사용됩니다.
MCCB 표준은 다양한 시장에서 안전하고 안정적인 작동을 보장합니다. UL 489 는 주로 북미 지역에서 사용되며 과부하 보호, 단락 성능 및 온도 테스트에 중점을 둡니다. IEC 60947-2 는 차단 용량 및 선택성에 대한 요구 사항과 함께 유럽, 아시아 및 기타 지역에서 널리 사용됩니다. 올바른 표준은 설치 위치 및 적용 요구 사항에 따라 다릅니다.
최신 MCCB에는 제어 및 모니터링을 개선하기 위해 다양한 액세서리를 장착할 수 있습니다. 일반적인 옵션에는 원격 차단을 위한 션트 트립, 저전압 보호를 위한 저전압 릴리스, 상태 모니터링을 위한 보조 접점 및 오류 표시를 위한 경보 스위치가 포함됩니다. 모듈식 MCCB 설계를 사용하면 차단기 전체를 변경하지 않고도 기본 트립 장치를 고급 전자 보호 시스템으로 교체하는 등 향후 업그레이드도 가능합니다.
현장 위험 | 근본 원인 | 완화 전략 |
|---|---|---|
불쾌한 여행 | 트립 곡선이 겹치거나 관리되지 않는 모터 돌입 전류. | 선택적 조정 연구를 수행합니다. 전자 트립 장치를 활용하여 시간-전류 곡선을 미세 조정합니다. |
열분해 | 정격 전류 미만의 극심한 열 트립에 설치된 차단기. | 제조업체 데이터를 기반으로 적절한 경감 요인을 적용하십시오. 적절한 패널 환기를 보장하십시오. |
부적절한 종료 | 연결이 느슨하거나 일치하지 않으면 높은 전기 저항이 발생합니다. | 올바른 러그 유형(AL/CU)을 지정하십시오. 보정된 도구를 사용하여 제조업체의 토크 사양을 엄격하게 준수하십시오. |
수명주기 실패 | 전자 트립 장치의 마이크로프로세서는 시간이 지나면서 소리 없이 작동하지 않습니다. | 마이크로프로세서 기능을 확인하기 위해 일상적인 1차 및 2차 주입 테스트를 구현합니다. |
귀하의 시설에 대한 정확한 Icu/Ics 요구 사항을 설정하려면 전기 엔지니어에게 최신 단락 및 조정 연구를 요청하십시오.
프레임 크기를 선택하기 전에 기존 패널보드를 감사하여 사용 가능한 물리적 공간, 버스바 구성 및 주변 온도 조건을 확인하십시오.
특정 부하 특성에 필요한 정확한 트립 장치 설정(LSI/LSIG)을 지정하여 다운스트림 장치의 시간순 선택성을 보장합니다.
조달 주문을 완료하기 전에 션트 트립이나 보조 접점과 같은 액세서리 호환성을 확인하려면 제조업체 기술 문서를 참조하세요.
A: MCB(소형 회로 차단기)는 일반적으로 정격이 최대 100A이고 차단 용량이 15kA 미만인 저전류 애플리케이션을 처리합니다. 고정된 여행 설정이 있습니다. MCCB는 더 크고, 최대 3000A의 연속 전류를 처리하고, 최대 200kA의 대규모 차단 용량을 제공하며, 정밀한 시스템 조정을 위해 조정 가능한 열, 자기 또는 전자 트립 장치를 갖추고 있습니다.
A: 표준 NEC 규정에 따르면 차단기는 과열을 방지하기 위해 3시간 이상 지속되는 부하에 대해 연속 정격 전류의 80%만 전달해야 합니다. 100% 정격 MCCB는 전체 명판 전류를 지속적으로 전달하도록 특별히 테스트되고 인증되었습니다. 이를 위해서는 열 방출을 관리하기 위해 특정 인클로저 크기와 90°C 정격 배선이 필요합니다.
A: 단락 사고 전류 연구를 수행해야 합니다. 이 엔지니어링 분석은 전기 그리드와 로컬 시스템이 차단기가 설치된 특정 지점에 전달할 수 있는 절대 최대 오류 전류를 계산합니다. 치명적인 고장을 방지하려면 차단기의 차단 정격이 이 계산된 값을 초과해야 합니다.
A: Icu(Ultimate Short-Circuit Breaking Capacity)는 차단기가 한 번 안전하게 차단할 수 있는 최대 고장 전류입니다. 하지만 나중에 교체해야 할 수도 있습니다. Ics(서비스 단락 차단 용량)는 차단기가 완전한 작동 상태를 유지하고 지속적인 서비스를 위해 재설정될 준비가 되어 있는 동안 차단할 수 있는 최대 오류 전류입니다.
A: 전류 제한 차단기는 전기 주기의 1/2 미만에서 큰 규모의 단락을 감지하고 제거합니다. 이렇게 빠르게 행동함으로써 결함 전류가 파괴적인 피크에 도달하는 것을 방지하고 통과 에너지를 대폭 줄이고 민감한 다운스트림 장비를 열적 및 기계적 손상으로부터 보호합니다.
A: LSIG는 전자 트립 장치의 조정 가능한 보호 매개변수를 정의합니다. 이는 Long-time(지속적인 과부하로부터 보호), Short-time(조정을 위한 시간 지연으로 하위 수준 오류로부터 보호), Instantaneous(대규모 단락 시 즉시 트립) 및 Ground Fault(위험한 접지 누출 전류 감지)를 나타냅니다.
