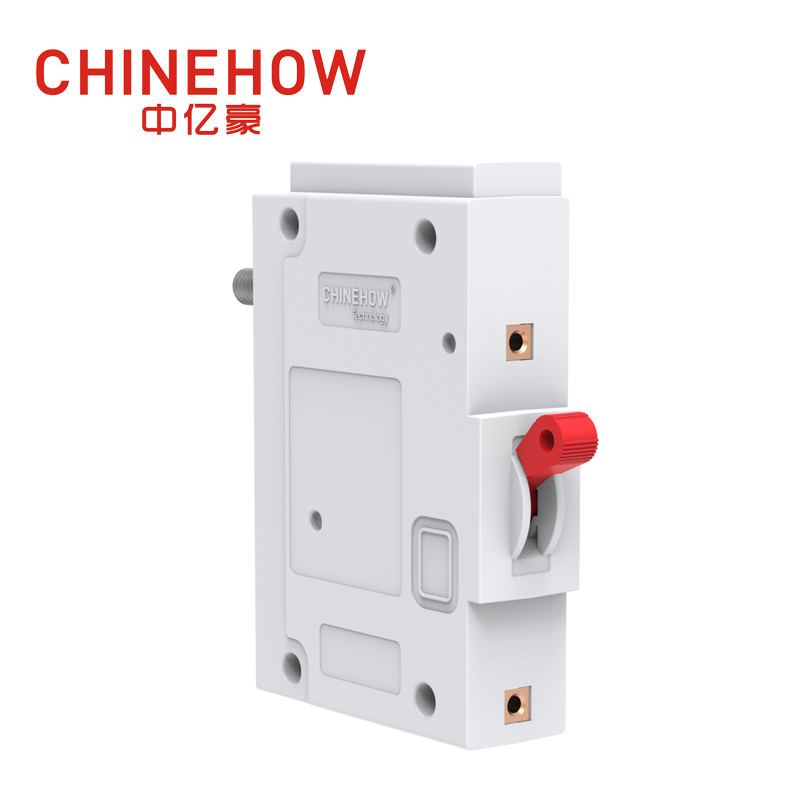

미션 크리티컬 전기 시스템에서 불필요한 트립 또는 오류 응답 지연으로 인한 숨겨진 비용은 회로 차단기의 작동 메커니즘과 배포 환경 간의 근본적인 불일치로 인해 발생하는 경우가 많습니다. 변동하는 주변 온도와 복잡한 부하 프로필에는 정밀한 회로 보호가 필요합니다. 극단적이거나 가변적인 환경에서 표준 열 메커니즘을 사용하면 엔지니어는 복잡한 경감 곡선을 계산해야 하므로 조기 트립이나 치명적인 장비 고장이 발생할 위험이 있습니다.
이 가이드는 에 대한 기술 평가를 제공합니다 . 정확한 사양을 보장하기 위해 작동 원리, 열 응력 하에서의 성능 및 특정 적용 기준을 자세히 설명하면서 유압 자기 회로 차단기 와 열 자기 대안
온도 내성: 유압식 자기 회로 차단기는 주변 온도 변동에 크게 영향을 받지 않으므로 열 자기식 차단기에 필요한 온도 감소가 필요하지 않습니다.
트립 속도 및 정밀도: 열 메커니즘은 적당한 과부하(예: 모터 시동)에 적합한 지연된 응답을 제공하고 거의 실행되는 과부하에서 안정적인 보정을 제공하는 반면, 유압 자기 메커니즘은 오류에 더 빠르게 반응하고 유체 점도를 기반으로 매우 정확하고 사용자 정의 가능한 트립 곡선을 제공합니다.
재설정 기능: 유압 자기 차단기는 이동 후 즉시 재설정을 허용하는 반면, 열 자기 차단기는 바이메탈 스트립에 대한 필수 냉각 기간이 필요합니다.
애플리케이션 정렬: 선택은 환경 안정성에 크게 좌우됩니다. 열 자기식은 기후 제어 환경에 비용 효율적이며, 유압식 자기식은 실외, 해양, 데이터 센터 및 고밀도 패널 응용 분야에 필수적입니다.
목차
회로 차단기는 다양한 메커니즘을 사용하여 과부하 및 단락을 감지합니다. 열자기 차단기는 열과 자력에 의존하는 반면, 유압식 자기 차단기는 유체 제어와 함께 자력을 사용합니다 . 작동 원리를 이해하면 엔지니어가 다양한 애플리케이션에 적합한 보호 방법을 선택하는 데 도움이 됩니다.
열 자기 차단기는 두 가지 보호 방법을 사용합니다.
열 보호: 바이메탈 스트립은 장기적인 과부하를 감지합니다.
자기 보호: 전자석은 갑작스러운 단락에 반응합니다.
과부하 동안 전류는 바이메탈 스트립을 가열합니다. 두 금속이 서로 다른 속도로 팽창하기 때문에 스트립은 제어된 지연 후에 트립 메커니즘을 구부리고 해제합니다. 이는 모터 기동과 같이 일시적인 전류 증가 중에 불필요한 트립을 방지합니다.
단락의 경우 전자석이 강한 자력을 발생시켜 차단기를 순간적으로 트립시킵니다. 이러한 빠른 응답은 심각한 전기적 결함으로부터 장비를 보호하는 데 도움이 됩니다.
주요 기능:
표준 과부하 보호에 적합
모터 시동에 대한 지연된 응답 제공
단락 중 즉시 트립
실내 전기 시스템에서 흔히 사용되는 것
유압식 자기 차단기는 자기 코일, 이동 코어, 스프링 및 실리콘 유체를 사용하여 트립을 제어합니다. 열 차단기와 달리 주변 온도 변화에 영향을 받지 않습니다.
정상적인 조건에서는 자기력이 코어를 움직일 만큼 강하지 않으므로 회로는 닫힌 상태로 유지됩니다. 과부하 중에 전류가 증가하면 더 강한 자기장이 생성됩니다. 코어는 실리콘 오일을 통해 이동하고 유체 저항은 트립 지연을 제어합니다.
제조업체는 유체 점도를 변경하여 다양한 응용 분야에 맞게 트립 곡선을 조정할 수 있습니다. 빠른 곡선은 민감한 전자 장치를 보호하고 느린 곡선은 시동 전류가 높은 장비를 처리합니다.
단락의 경우 강한 자기장이 유체 지연을 우회하고 차단기를 즉시 작동시킵니다.
주요 기능:
극한의 온도에서도 안정적인 성능
조정 가능한 여행 특성
전기적 결함에 대한 빠른 대응
해양, 실외, 고밀도 장비에 적합
특징 | 열 자기 차단기 | 유압식 자기 차단기 |
|---|---|---|
여행 방법 | 열 + 자기력 | 자력+유체제어 |
온도 영향 | 주변 온도에 민감함 | 거의 영향을 받지 않음 |
과부하 응답 | 고정 지연 | 조정 가능한 지연 |
다시 놓기 | 냉각시간이 필요함 | 즉시 재설정 |
최고의 애플리케이션 | 실내 패널, 모터 | 데이터 센터, 해양, 실외 장비 |
두 기술을 비교하려면 다양한 작동 상태에 걸쳐 중요한 성능 지표를 평가해야 합니다. 이러한 지표는 시스템 신뢰성, 안전 규정 준수 및 운영 효율성을 나타냅니다. 다음 치수는 실제 배포에서 열 및 유압 자기 메커니즘 간의 뚜렷한 대조를 강조합니다.
성능 지표 | 열 자기 차단기 | 유압식 자기 차단기 |
|---|---|---|
1차 트립 트리거 | 저항열(과부하) / 자기장(단락) | 자속(과부하 및 단락 모두) |
온도 감도 | 높은. 극한 환경에서는 용량 감소가 필요합니다. | 낮은. 주변 온도 변동에 면역입니다. |
여행 곡선 사용자 정의 | 결정된. 바이메탈 스트립 속성에 따라 다릅니다. | 유체 점도 변경을 통해 고도로 맞춤화 가능합니다. |
재설정 기능 | 지연. 스트립의 냉각 기간이 필요합니다. | 즉각적인. 여행 후 즉시 재설정할 수 있습니다. |
보통의 과부하 응답 | 더 느리게. 의도적인 지연은 장비 가열을 모방합니다. | 더 빠르게. 지속적인 과부하에 신속하게 대응합니다. |
열은 열자기 차단기에 심각한 영향을 미칩니다. 주변 온도가 높으면 실제 트립 지점이 낮아집니다. 인클로저 온도가 50°C에 도달하면 25°C에서 정격 20A의 차단기가 16A에서 작동할 수 있습니다. 이 현상은 정상 작동 중에, 특히 조밀하게 포장된 제어 패널이나 직사광선에 노출된 실외 인클로저에서 지속적으로 방해가 되는 트립을 유발합니다. 반대로, 추운 기온은 트립 포인트를 높입니다. 영하의 환경에서 차단기는 전류가 위험한 수준에 도달할 때까지 트립되지 않아 보호가 지연되고 와이어 절연이 손상될 수 있습니다.
엔지니어는 비표준 환경에서 열 차단기에 대한 정확한 온도 경감 계산을 수행해야 합니다. 제조업체는 복잡한 경감 곡선을 제공합니다. 시스템 설계자는 이 차트를 참고하여 인클로저 내부의 예상 주변 온도를 계산하고 그에 따라 차단기의 크기를 늘려야 합니다. 이 프로세스는 패널 설계를 복잡하게 하고 필요한 와이어 게이지를 늘리며 사양 오류가 발생할 위험이 높습니다.
유압식 자기 회로 차단기는 열보다는 전류 유도 자속에 의존합니다. -40°C ~ +85°C에서 안정적이고 정확한 트립 지점을 유지합니다. 트립 자기장을 생성하는 데 필요한 전류는 주변 공기 온도에 관계없이 일정하게 유지됩니다. 대시팟 내부의 특수 실리콘 오일은 이 넓은 온도 범위에서 일관된 점도를 유지하도록 설계되었습니다. 이 특성은 극한 기후에서 열 등가물과 비교할 수 없는 회로 보호 이점을 제공합니다. 엔지니어는 용량 감소 차트나 대형 도체를 참조하지 않고도 필요한 정확한 전류량을 지정할 수 있습니다.
주변 온도 | 열 자기식(25°C에서 정격 20A) | 유압 자기(20A 정격) |
|---|---|---|
-20°C(-4°F) | ~24A에서의 트립(지연 보호) | 20A에서의 여행 |
25°C(77°F) | 20A에서의 트립(기준선) | 20A에서의 여행 |
50°C(122°F) | ~16A에서의 여행(불편한 여행) | 20A에서의 여행 |
70°C(158°F) | ~13A에서의 여행(심각한 방해 여행) | 20A에서의 여행 |
열자기 차단기는 바이메탈 스트립의 가열 동작을 기반으로 고정 트립 곡선을 사용합니다. 응답 시간을 쉽게 조정할 수 없으므로 특수 부하에 대한 유연성이 제한될 수 있습니다. 유압식 자기 차단기를 사용하면 유체 점도와 스프링 설정을 조정하여 더 많은 제어가 가능합니다. 민감한 전자 장치나 시동 전류가 높은 장비와 같은 다양한 애플리케이션에 맞게 빠른, 중간 또는 느린 트립 응답을 제공할 수 있습니다.
열 차단기는 바이메탈 스트립이 계속 가열되고 변형되기 때문에 과부하 트립 후 냉각 시간이 필요합니다. 이로 인해 전원 복구가 지연되고 가동 중지 시간이 늘어납니다. 유압식 자기 차단기는 열에 의존하지 않으므로 결함이 제거된 후 즉시 재설정할 수 있습니다. 이를 통해 복구 시간이 단축되고 중요한 시스템이 더 빨리 작동 상태로 복귀하는 데 도움이 됩니다.
올바른 차단기를 선택하려면 기술을 특정 산업 응용 분야에 매핑해야 합니다. 환경 요구 사항과 작동 부하 특성에 따라 최적의 선택이 결정됩니다. 차단기 유형을 잘못 적용하면 성능 문제가 발생하고 유지 관리 요청이 증가하며 안전성이 저하됩니다.
가혹한 환경에는 견고한 구성 요소가 필요합니다. 해양 응용 분야, 철도 견인 시스템 및 실외 통신 인클로저는 극심한 온도 변화를 경험합니다. 선박의 기관실 온도는 60°C를 초과할 수 있는 반면, 실외 통신 상자는 -30°C의 겨울을 맞이할 수 있습니다. 이러한 조건에는 환경적으로 면역적인 구성 요소가 필요합니다. 유압식 자기 차단기는 이러한 심각한 기후 변화에도 불구하고 일관된 보호를 보장하여 내비게이션 시스템이나 통신 어레이에 전원이 계속 공급되도록 보장합니다.
고밀도 패널은 또 다른 중요한 응용 분야를 제시합니다. 데이터 센터 전력 분배 장치(PDU)와 서버 랙은 수많은 차단기를 좁은 공간에 포장합니다. 서버는 엄청난 양의 국부적인 열을 발생시킵니다. 이러한 주변 열로 인해 표준 열 차단기가 조기에 작동하여 중요한 서버를 오프라인 상태로 만들고 대규모 데이터 중단을 초래할 수 있습니다. 유압식 자기 차단기는 이러한 주변 열을 무시하여 데이터 센터 인프라에 중단 없는 전력을 공급합니다.
이동식 및 발전기 장비도 이 기술의 이점을 누릴 수 있습니다. 휴대용 발전기는 북극 조건에서 사막 환경에 이르기까지 전 세계적으로 배포됩니다. 장비 제조업체는 작동 환경을 예측할 수 없습니다. 유압식 자기 차단기를 지정하면 발전기가 지리적 배치에 관계없이 일관된 정격 전력 출력을 제공하므로 운영자가 계절에 따라 차단기를 교체할 필요가 없습니다.
표준 상업용 및 주거용 애플리케이션은 열자기 차단기의 주요 영역으로 남아 있습니다. HVAC 시스템, 조명 패널 및 실내 배전반은 일반적으로 기후 제어 환경에서 작동합니다. 주변 온도는 일반적으로 20°C~25°C 사이로 비교적 안정적으로 유지됩니다. 이러한 시나리오에서 열 차단기의 온도 민감도는 심각한 작동 위험을 초래하지 않으며 표준 배선에 대한 적절한 보호 기능을 제공합니다.
모터 부하는 열 메커니즘에 이상적인 애플리케이션을 나타냅니다. 전기 모터는 시동 중에 상당한 돌입 전류를 소모하며, 종종 작동 전류의 6~8배에 이릅니다. 또한 지속적인 작동 중에 점차적으로 가열됩니다. 바이메탈 스트립의 자연적인 열 기억은 보호되는 모터의 가열 특성과 완벽하게 일치합니다. 차단기는 과부하에 가까운 상황에서 우수한 교정 기능을 제공하여 시동 중 불필요한 트립을 방지하는 동시에 모터 권선을 녹일 수 있는 지속적이고 손상을 주는 과부하로부터 안정적인 보호 기능을 제공합니다.
유압 자기 회로 차단기와 열 자기 회로 차단기 사이의 선택은 기본적으로 환경 내성과 적용 적합성 사이의 선택입니다. 기계적 차이점을 이해하면 특정 운영 환경에 적합한 기술을 배포하여 비용이 많이 드는 가동 중지 시간과 장비 손상을 방지할 수 있습니다.
애플리케이션에 극심한 온도 변화, 고밀도 열 발생이 포함되거나 즉각적인 재설정 기능이 필요한 경우 유압 자기 회로 차단기를 지정하십시오. 정밀도와 온도 내성은 중요한 인프라에서의 사용을 정당화합니다. 환경이 기후 제어되고 모터 과부하가 거의 발생하는 경우 열 자기 차단기는 신뢰할 수 있는 업계 표준으로 유지됩니다.
최적의 시스템 보호를 보장하려면 다음 실행 가능한 단계를 따르십시오.
패널 설계를 마무리하기 전에 의도한 작동 환경에 대한 특정 트립 곡선과 정격 감소 차트를 검토하십시오.
최대 부하 조건에서 잠재적인 인클로저 열 상승을 계산하여 숨겨진 열 위험을 식별합니다.
연결된 장비의 돌입 전류 프로필을 분석하여 적절한 지연 곡선을 선택하십시오.
실제 배포 데이터와 비교하여 선택 사항을 검증하려면 전문 차단기 제조업체에 문의하세요.
A: 가장 큰 장점은 주변 온도 변화에 대한 내성입니다. 영하의 실외 환경이든 뜨겁고 밀도가 높은 장비 랙이든 관계없이 전체 정격 전류를 전달하고 지정된 고장 전류에서 트립됩니다.
답: 그렇습니다. 트립은 열에 의존하기 때문에 보정된 기준선(일반적으로 25°C 또는 40°C)보다 더 뜨거운 환경에서 열자기식 차단기를 작동하려면 불필요한 트립을 방지하기 위해 차단기 용량을 정확하게 줄여야 합니다.
A: 아니요. 여행 후 열동 자기 차단기 내부의 바이메탈 스트립은 물리적으로 냉각되어 원래 모양으로 돌아가야 메커니즘이 잠기고 재설정이 가능해집니다. 그러나 유압식 자기 차단기는 즉각적인 재설정을 허용합니다.
A: 예, 중간 정도의 과부하인 경우입니다. 유압식 자기 회로 차단기는 일반적으로 낮음에서 중간 정도의 오류에 더 빠르게 반응하는 반면, 열 자기식 차단기는 의도적으로 가열 및 트립하는 데 더 많은 시간이 걸립니다. 심각한 단락의 경우 둘 다 순간 자기 메커니즘을 사용합니다.
A: 데이터 센터 전력 분배 장치(PDU)는 상당한 국지적 열을 발생시킵니다. 유압식 자기 차단기는 주변 열로 인한 불필요한 작동을 방지하여 중요한 서버에 중단 없는 전력을 공급하고 최대 가동 시간을 유지합니다.
답: 그렇습니다. 이 제품은 유체로 채워진 대시포트 및 극심한 열 순환에도 성능이 저하되지 않는 견고한 솔레노이드와 같은 정밀 구성 요소를 활용합니다. 따라서 환경 조건이 크게 변동하는 해양, 철도 및 실외 통신 응용 분야에서 신뢰성이 높습니다.
