과전류 보호 장치는 모든 전기 인프라에 대한 기본 안전 장치 역할을 합니다. 배선을 보호하고, 심각한 장비 손상을 방지하며, 오류 발생 시 직원의 안전을 보장합니다. 회로 차단기를 잘못 지정하면 시설에 심각한 결과를 초래할 수 있습니다. 과소평가된 차단기를 선택하면 오류 발생 시 대규모 화재 위험과 치명적인 오류 가능성이 발생합니다. 반대로, 과도하게 지정하면 패널 공간 활용이 매우 비효율적이고 불필요한 엔지니어링 복잡성이 발생합니다. 간의 엄격한 기술적 경계를 이해해야 합니다 소형 회로 차단기 와 배선용 회로 차단기 . 증거 기반 사양을 작성하면 전기 패널이 모든 부하 조건에서 안전하고 효율적으로 작동하도록 보장됩니다. 우리는 귀하의 특정 응용 분야에 적합한 선택을 할 수 있도록 핵심 엔지니어링 차이점, 작동 제한 및 설치 요구 사항을 분석합니다.
전류 용량: MCB는 저전류 애플리케이션용으로 설계된 반면(0.5A부터 최대 125A까지) MCCB는 더 높은 전류 부하(일반적으로 15A에서 시작하여 최대 2500A 이상까지 확장)를 처리합니다.
차단 등급: MCCB는 MCB(보통 10kA ~ 15kA 정도)에 비해 상당히 높은 단락 차단 용량(최대 200kA)을 제공합니다.
여행 조정 가능성: MCB는 고정된 여행 설정을 특징으로 합니다. MCCB는 정밀한 시스템 조정을 위해 조정 가능한 트립 특성(열, 자기 또는 고급 전자/고체 상태)을 제공합니다.
적용 범위: MCB는 주거용, 상업용 조명 및 소형 기계의 표준인 반면 MCCB는 중공업 모터, 주 공급 장치 및 복잡한 상업용 배전반에 필요합니다.
목차
소형 회로 차단기(MCB)는 저전압 회로용으로 설계된 소형 보호 장치입니다. 과부하 및 단락으로부터 전기 시스템을 보호하므로 주거용 패널, 상업용 조명 회로 및 소형 제어 시스템에 적합합니다.
MCB는 두 가지 보호 방법을 사용합니다. 열 요소는 바이메탈 스트립을 통해 지속적인 과부하를 감지하고 자기 요소는 단락에 즉시 반응합니다. 표준 35mm DIN 레일 설계로 설치가 빠르고 패널 공간이 절약됩니다. 0.5A~125A의 일반 정격을 갖춘 MCB는 사무실 조명 회로 및 일반 배전과 같은 작고 예측 가능한 전기 부하에 이상적입니다.

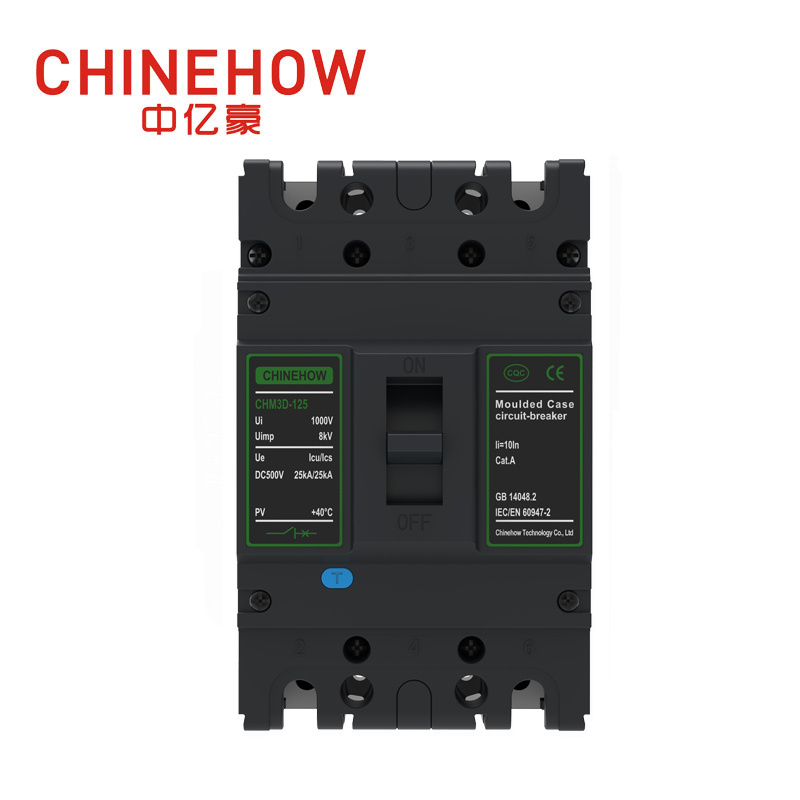

성형 케이스 회로 차단기는 견고한 산업용 등급 보호 장치 역할을 합니다. 제조업체는 일반적으로 열경화성 플라스틱 또는 유리-폴리에스테르 복합재와 같은 두꺼운 성형 절연재 내에 내부 구성 요소를 수용합니다. 이 견고한 인클로저에는 높은 수준의 오류 중단 중에 생성되는 극심한 열과 폭발성 아크 에너지가 포함되어 있습니다.
MCCB는 고전류 및 산업용 애플리케이션용으로 설계되었습니다. 더 큰 구리 접점과 고급 아크 챔버를 사용하여 높은 결함 전류를 안전하게 차단합니다. 아크 챔버는 전기 아크를 신속하게 분할하고 소멸시켜 심각한 손상으로부터 장비를 보호합니다.
MCB와 비교하여 MCCB는 더 높은 전류 용량, 조정 가능한 트립 설정 및 더 강력한 보호 성능을 제공합니다. 패널 장착이 필요하며 공장, 주요 배전 시스템 및 모터 제어 센터에서 일반적으로 사용됩니다. 예를 들어, 단락 수준이 65kA인 800A 산업용 전원 공급 장치의 경우 오류 에너지를 안전하게 처리하고 보호가 실행된 후 전원을 복원하려면 MCCB가 필요합니다.
가장 즉각적인 차이점은 연속 전류 정격에 있습니다. 소형 차단기는 엄격한 상한 내에서 작동합니다. 표준 전류량 범위는 암페어의 일부부터 시작하여 일반적으로 63A, 100A 또는 125A에서 최고에 이릅니다. 분기 회로와 개별 기기를 보호합니다. 성형 케이스 차단기는 광범위한 작동 범위를 제공합니다. 소규모 산업 부하의 경우 약 15A에서 시작하고 주요 서비스 입구의 경우 최대 2500A 이상까지 대규모로 확장됩니다.
프레임 크기는 더 큰 차단기에만 적용되는 엔지니어링 개념을 나타냅니다. 프레임 크기는 물리적 플라스틱 하우징과 내부 접점이 안전하게 전달할 수 있는 최대 연속 전류를 나타냅니다. 그러나 더 큰 프레임 내에 더 작은 트립 유닛을 설치할 수 있습니다. 예를 들어, 250A 프레임 내부에 150A 트립 장치를 배치할 수 있습니다. 이러한 모듈성을 통해 시설에서는 물리적 차단기 설치 공간이나 구리 부스바를 수정하지 않고도 부하가 증가함에 따라 트립 장치를 업그레이드할 수 있습니다. 소형 차단기에는 이러한 모듈성이 전혀 없습니다.
사양 | 미니어처 회로 차단기 | 성형 케이스 회로 차단기 |
|---|---|---|
연속 전류 범위 | 0.5A~125A | 15A ~ 2500A+ |
프레임 모듈성 | 고정형, 업그레이드 불가 | 프레임 내에서 교체 가능한 트립 유닛 |
일반적인 도체 크기 | 최대 35mm²(AWG 2) | 최대 여러 개의 300mm²(MCM) 케이블 |
전압 등급은 각 장치를 안전하게 배포할 수 있는 위치를 나타냅니다. 소형 차단기는 표준 저전압 시스템용으로 엄격하게 설계되었습니다. 230V 단상 또는 415V 3상 AC 네트워크에 적용할 수 있습니다. 내부 공간과 하우징 재질은 더 높은 전압을 안전하게 절연할 수 없습니다.
성형 케이스 변형은 훨씬 더 높은 정격 절연 전압(Ui)과 정격 임펄스 내전압(Uimp)을 특징으로 합니다. 두꺼운 열경화성 하우징은 뛰어난 유전 강도를 제공합니다. 이를 통해 엔지니어는 중공업용 690V AC 시스템이나 상업용 태양광 어레이 또는 배터리 에너지 저장 시스템과 같은 특수 1000V DC 애플리케이션에 이를 배포할 수 있습니다. 높은 절연 수준은 과도 전압 동안 위상 간 또는 접지된 인클로저에 대한 플래시오버를 방지합니다.
차단 용량은 접점이 닫히거나 폭발하지 않고 차단기가 안전하게 정지할 수 있는 최대 오류 전류를 정의합니다. 최종 단락 차단 용량(Icu)은 차단기가 한 번 차단할 수 있는 최대 오류 전류를 나타냅니다. 단, 이후에는 서비스가 불가능할 수도 있습니다. 서비스 단락 차단 용량(Ics)은 차단기가 완전히 작동하는 동안 반복적으로 차단할 수 있는 오류 전류를 나타냅니다.
소형 차단기는 고정 트립 특성을 활용합니다. 제조업체는 일반적으로 유형 B, C, D, K 또는 Z로 지정되는 특정 시간-전류 곡선으로 공장에서 이를 교정합니다. 유형 B 차단기는 정격 전류의 3~5배 사이에서 트립되어 저항성 부하에 이상적입니다. 유형 D 차단기는 높은 돌입 모터에 필요한 정격 전류의 10~20배 사이에서 트립됩니다. 곡선을 선택하면 해당 특정 성능 프로필에 고정된 상태로 유지됩니다.
곡선 유형 | 이동 임계값(In의 배수) | 일반적인 응용 |
|---|---|---|
B형 | 3배~5배 | 저항 부하, 조명, 주거용 회로 |
C형 | 5배~10배 | 유도 부하, 소형 모터, 상업용 조명 |
D형 | 10배~20배 | 높은 돌입 부하, 변압기, 무거운 모터 |
K형 | 8배~12배 | 엄격한 단락 보호가 필요한 모터 회로 |
성형 케이스 차단기는 필수적인 조정 기능을 제공합니다. 열자기 버전을 사용하면 엔지니어는 특정 열 과부하 및 자기 단락 임계값을 물리적으로 조정할 수 있습니다. 이러한 유연성은 산업용 기계를 시운전할 때 꼭 필요합니다. 고급 모델에는 ETU(전자식 트립 장치)가 포함되어 있습니다. 이러한 마이크로프로세서는 LSI(장시간, 단시간, 순시) 및 LSIG(접지 오류) 설정을 활용합니다. 엔지니어는 복잡한 네트워크에서 정확한 선택 조정을 달성하기 위해 이러한 매개변수를 조작하여 결함 트립에 가장 가까운 차단기만 작동하고 나머지 시설에는 전력이 공급되도록 합니다.
매개변수 | 기능 | 조정 범위 예 |
|---|---|---|
장시간(L) | 열 과부하 보호 | 0.4 ~ 1.0 x 인치 |
단시간(S) | 지연된 단락 보호 | 1.5 ~ 10 x Ir(시간 지연 있음) |
순시(I) | 즉시 단락 여행 | 2~15 x In(의도적인 지연 없음) |
물리적 볼륨 및 장착 요구 사항에 따라 패널 설계가 결정됩니다. 소형 차단기는 고밀도 설치를 우선시합니다. 표준화된 DIN 레일 장착을 통해 패널 빌더는 수십 개의 회로를 작은 인클로저에 넣을 수 있습니다. 컴팩트한 크기는 조명 및 콘센트 분배에 완벽하게 작동합니다.
성형 케이스 차단기에는 상당한 패널 공간이 필요합니다. 볼트로 고정된 패널 마운트를 사용하여 무거운 프레임을 고정하고 두꺼운 케이블의 기계적 응력을 견딜 수 있습니다. 이러한 차단기 주위에 전용 공간을 제공해야 합니다. 정상 작동 중 열 방출과 오류 발생 시 아크 벤팅을 위해 특정 여유 공간이 필요합니다. 또한 여기에 부착된 대형 도체는 인클로저 내부에서 상당한 케이블 굽힘 반경을 요구합니다.
소형 차단기는 제한된 액세서리 통합을 제공합니다. 일반적으로 기본 보조 접점을 연결하여 차단기 상태를 모니터링하거나 원격 차단을 위한 간단한 션트 트립을 추가할 수 있습니다. 그러나 작은 물리적 크기로 인해 복잡한 기계적 추가 기능이 제한됩니다.
더 큰 성형 케이스 차단기의 모듈성은 광범위한 사용자 정의를 허용합니다. 고급 션트 트립, 저전압 릴리스(UVR) 및 여러 보조 접점을 현장에서 설치할 수 있습니다. 더 중요한 점은 모터 오퍼레이터를 차단기 전면에 부착할 수 있다는 것입니다. 이를 통해 원격 전환 기능이 가능해 시설 관리자가 패널 도어를 열지 않고도 SCADA 시스템 또는 건물 관리 시스템(BMS)을 통해 차단기를 열거나 닫을 수 있습니다.
올바른 회로 차단기를 선택하려면 부하 전류, 단락 수준, 설치 환경 및 향후 확장 요구 사항을 평가해야 합니다. 또한 엔지니어는 과부하, 단락 또는 누전 보호와 같은 필수 보호 유형을 정의해야 합니다. MCB는 일반적으로 지락 보호를 위해 별도의 RCCB 장치가 필요한 반면, MCCB는 전자 트립 장치를 통해 고급 보호 기능을 제공할 수 있습니다.
MCB는 조명 회로, 주거용 패널, HVAC 분기 및 소형 배전반과 같이 안정적이고 예측 가능한 부하가 있는 애플리케이션에 적합합니다. 컴팩트한 DIN 레일 설계로 설치가 빠르고 패널 공간이 절약됩니다. 결함 수준이 낮고 조정 가능한 보호 설정이 필요하지 않은 경우 선호되는 선택입니다.
MCCB는 산업 기계, 주 배전 및 무거운 모터 부하를 포함한 대규모 전기 시스템용으로 설계되었습니다. 이 제품은 더 높은 차단 용량, 조정 가능한 트립 설정 및 고급 보호 옵션을 제공합니다. MCCB는 시스템에 더 높은 오류 보호, 선택적 조정, 원격 제어 또는 향후 부하 업그레이드가 필요한 경우에 이상적입니다.
63A~125A 애플리케이션의 경우 전류 정격보다는 시스템 요구 사항에 따라 선택이 달라집니다. MCB는 부하가 안정적이고 결함 수준이 낮은 소형 패널에 적합합니다. 더 높은 차단 용량, 조정 가능한 보호, 향후 확장 또는 통신 기능이 필요할 때 MCCB가 더 좋습니다. 전체 시스템 설계를 평가하면 가장 적합한 옵션을 결정하는 데 도움이 됩니다.
MCB에는 고정된 트립 설정이 있으므로 부하가 증가하면 일반적으로 전체 차단기를 교체해야 합니다. MCCB는 변화하는 부하 조건에 맞게 트립 장치를 조정할 수 있으므로 장기적으로 더 나은 유연성을 제공합니다. 이를 통해 시설에서는 주요 패널 변경 없이 장비를 업그레이드하거나 보호 설정을 수정할 수 있습니다.
MCB는 표준 DIN 레일 장착을 사용하고 설치 시간이 최소화되므로 교체가 쉽습니다. MCCB는 더 큰 크기, 더 무거운 케이블 및 볼트 연결로 인해 더 복잡한 유지 관리가 필요합니다. 또한 장기간 작동 시 트립 시스템의 정확성을 유지하기 위해 1차 및 2차 주입 테스트와 같은 정기적인 테스트가 필요합니다.
MCB와 MCCB는 해당 응용 분야에 따라 다양한 산업 표준을 따릅니다. MCB는 IEC 60898에 따라 주거용 및 경상업 시스템에 일반적으로 사용되는 반면, 산업용 모델은 IEC 60947-2를 따를 수 있습니다. MCCB는 주로 IEC 60947-2 또는 UL 489 표준에 따라 설계되었습니다. 올바른 표준을 선택하면 차단기가 현지 안전 요구 사항을 충족하고 안정적인 보호를 제공할 수 있습니다.
특정 패널 위치에서 사용 가능한 최대 오류 전류를 계산하여 필요한 최소 차단 정격을 설정하십시오.
시설의 향후 부하 확장 계획을 감사하여 조기 하드웨어 교체를 방지하기 위해 조정 가능한 트립 장치가 필요한지 결정하십시오.
기존 인클로저 내에서 사용 가능한 물리적 공간과 케이블 굽힘 반경을 측정하여 더 큰 볼트 체결 프레임과의 호환성을 보장합니다.
해당 애플리케이션에 원격 작동 또는 BMS 통합이 필수인지 확인하려면 해당 지역의 전기 규정 및 시설 관리 요구 사항을 참조하십시오.
A: 동일한 장착 하드웨어에서는 직접 교체할 수 없습니다. 소형 차단기는 35mm DIN 레일을 사용하는 반면, 성형 케이스 차단기에는 볼트로 고정된 패널 마운트가 필요합니다. 업그레이드하려면 상당한 패널 수정, 새로운 버스바 연결, 열 방출 및 케이블 굽힘을 위한 적절한 물리적 공간 확인이 필요합니다.
A: LSI는 Long-time, Short-time, Instantaneous의 약자입니다. 장시간은 열 과부하 보호를 나타냅니다. 단시간은 적당한 단락에 대한 응답을 제어하여 시간 지연을 허용합니다. Instantaneous는 대규모 단락 중 즉각적인 트립에 대한 임계값을 설정합니다. 이러한 설정을 통해 정밀한 선택 조정이 가능해집니다.
A: 성형 케이스 차단기는 훨씬 더 높은 전류를 처리하므로 더 두껍고 무거운 구리 또는 알루미늄 케이블이 필요합니다. 이러한 대형 도체는 단단하고 구부리기 어렵습니다. 전기 규정에서는 차단기 러그의 기계적 응력을 방지하고 케이블 절연체의 손상을 방지하기 위해 특정 굽힘 반경을 요구합니다.
A: 표준 소형 차단기는 지락 보호 기능을 제공하지 않습니다. 과전류 및 단락에 대해서만 보호합니다. DIN 레일 형식으로 지락 보호를 달성하려면 별도의 잔류 전류 회로 차단기(RCCB)를 설치하거나 결합된 RCBO를 사용해야 합니다.
A: 업계 표준에서는 작동 환경에 따라 3~5년마다 성형 케이스 차단기를 테스트할 것을 권장합니다. 가혹한 산업 환경에서는 매년 테스트가 필요합니다. 기술자는 2차 주입 테스트를 통해 전자 트립 장치를 확인하고 1차 주입 테스트를 통해 접점의 기계적 무결성을 확인합니다.
A: Icu(Ultimate Short-Circuit Breaking Capacity)는 차단기가 한 번 안전하게 차단할 수 있는 최대 고장 전류입니다. 단, 나중에 교체해야 할 수도 있습니다. Ics(서비스 단락 차단 용량)는 차단기가 완전한 기능을 유지하면서 여러 번 차단할 수 있는 최대 고장 전류입니다.
