태양광 설비의 부적절한 전기 보호는 치명적인 시스템 오류, 지속적인 아크 결함 및 심각한 전기 화재로 직접 이어집니다. 설치자는 DC 및 AC 부하 요구 사항 간의 차이를 탐색할 때 종종 기술적인 혼란에 직면합니다. 그들은 600V, 1000V 또는 1500V와 같은 고전압 정격에 맞는 올바른 부품을 지정하는 데 어려움을 겪습니다. 고전압 태양광 환경에서 구성 요소 크기를 줄이거나 표준 주거용 차단기를 잘못 적용하면 재산과 생명을 모두 위협하는 막대한 안전 위험이 발생합니다.

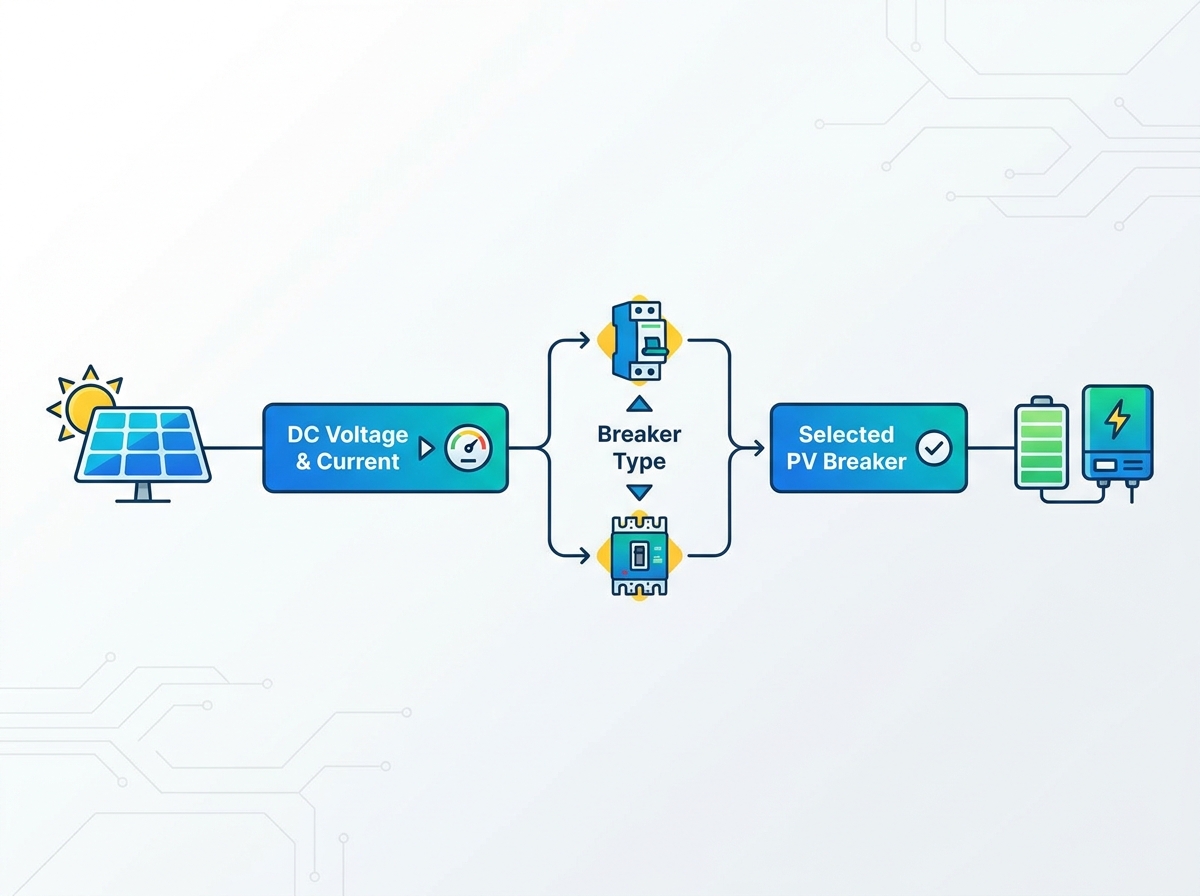

올바른 보호 장치를 평가, 크기 조정 및 선택하려면 체계적인 엔지니어링 기반 프레임워크가 필요합니다. 이 가이드는 선택하는 명확한 방법을 제공합니다 태양광 PV 회로 차단기를 . 전체 프로젝트에서 NEC(National Electrical Code) 또는 IEC(International Electrotechnical Commission) 규정을 준수하는 방법을 배우게 됩니다. 우리는 시스템 수명과 운영 안전을 극대화하기 위해 정확한 크기 조정 규칙, 전략적 구성 요소 배치 및 위험 완화 전술을 다룹니다.
모든 보호 장치의 주요 기능은 돌이킬 수 없는 손상이 발생하기 전에 비정상적인 전류 흐름을 차단하는 것입니다. 접지 오류, 단락 또는 내부 구성 요소 오류로 인해 배선 인프라에 과도한 전류가 흐릅니다. 와이어가 날카로운 태양광 장착 레일에 끼이면 단락으로 인해 절연체가 즉시 녹을 수 있습니다. 적절하게 지정된 태양광 PV 회로 차단기는 이러한 열적 및 자기적 이상 현상을 밀리초 단위로 감지합니다. THWN-2 또는 PV 와이어 절연이 저하되기 전에 회로를 절단합니다. 이러한 신속한 대응은 장비 파손을 방지하고 어레이 또는 전기실 내의 잠재적인 발화원을 제거합니다.
현장 기술자는 과전류 현상이 단순한 이론적인 현상이 아니라는 것을 알고 있습니다. 손상된 태양광 패널 백시트나 물에 젖은 MC4 커넥터는 쉽게 접지 경로를 만들 수 있습니다. 신뢰할 수 있는 차단기가 없으면 태양이 빛나는 동안 결함 전류가 계속 흐르고 금속 도관이 발열체로 변합니다. 차단기는 사이트의 나머지 부분을 작동 상태로 유지하면서 오류가 발생한 영역을 격리하는 궁극적인 안전 장치 역할을 합니다.
정기적인 유지 관리 중에는 PV 어레이, 인버터 또는 배터리 뱅크를 안전하게 격리해야 합니다. 부하 차단 분리를 통해 기술자는 부하가 걸린 특정 시스템 구역의 전원을 안전하게 차단할 수 있습니다. 이 기능을 통해 OSHA와 같은 직업 안전 규정에서 요구하는 엄격한 잠금/태그아웃(LOTO) 절차가 가능합니다. 기술자가 차단기를 열 때 핸들 메커니즘을 통해 물리적 자물쇠를 적용합니다. 이렇게 하면 노출된 버스바 또는 인버터 터미널에서 작동하는 동안 회로가 작동하지 않는 상태로 유지됩니다.
응급 구조대원 역시 눈에 보이는 연결 해제 지점에 크게 의존합니다. 소방관은 구조적 화재나 광범위한 전력망 장애 발생 시 신속하게 현장을 보호할 수 있는 안정적인 메커니즘이 필요합니다. 명확하게 라벨이 붙은 차단기는 긴급 구조원이 지붕 구조물을 절단하기 시작하기 전에 고전압 DC 라인을 차단하는 빠르고 직관적인 방법을 제공합니다.
규제 표준을 충족하면 프로젝트 성공을 위한 기준이 설정됩니다. 구성 요소는 AHJ(지역 관할권 기관) 검사를 통과하고 전력망에 연결하려면 적절한 인증을 받아야 합니다. 북미 설치의 PV 전용 차단기에 대한 UL 489B 목록을 찾아보세요. 이 특정 UL 표준은 극한의 DC 부하 사이클링에서 차단기를 테스트하여 태양광 발전의 고유한 스트레스를 처리할 수 있는지 확인합니다. 국제 프로젝트에서는 일반적으로 엄격한 IEC 60947-2 준수가 필요합니다.
인증된 장비를 사용하면 보험 유효성이 유지됩니다. 또한 현장에서 예상치 못한 전기적 결함이 발생할 경우 귀하의 책임을 심각하게 제한합니다. 검사관은 목록에 없는 구성 요소를 사용하는 설치를 즉시 표시하고 실패하게 하여 비용이 많이 드는 재작업을 강요하고 프로젝트 시운전을 지연시킵니다.
DC 전류를 차단하는 것은 AC 전류를 차단하는 것보다 본질적으로 더 어렵습니다. 교류는 초당 수십 번씩 0V를 넘습니다. 이러한 자연스러운 제로 크로싱은 전압이 0으로 떨어지고 에너지 흐름이 일시적으로 중단되기 때문에 전기 아크를 자동으로 소멸하는 데 도움이 됩니다. 직류는 지속적이고 완고한 에너지 흐름을 제공합니다. 부하가 걸린 DC 회로에서 금속 접점이 분리되면 전위가 주변 공기를 이온화합니다.
이러한 이온화는 물리적 간격을 가로질러 지속되는 과열 플라즈마 아크를 생성합니다. 이 아크의 온도는 화씨 10,000도를 초과할 수 있어 표준 플라스틱 인클로저와 구리 접점이 쉽게 녹습니다. 전용 태양광 PV 회로 차단기는 내부 자기 파열과 특수 아크 슈트를 사용합니다. 영구 자석은 플라즈마 아크를 접점에서 일련의 금속 분할판으로 밀어냅니다. 이 플레이트는 단 몇 분의 1초 만에 연속 아크를 적극적으로 늘리고, 냉각하고, 소멸시킵니다.
시스템 규모에 따라 필요한 차단기 폼 팩터가 결정됩니다. 소형 회로 차단기(MCB)는 낮은 암페어 부하를 효율적으로 처리합니다. 설치자는 일반적으로 주거용 스트링 보호용으로 사용하며 최대 전력은 약 63A입니다. 소형 결합기 상자 내부의 표준 35mm DIN 레일에 쉽게 장착됩니다. MCCB(몰드 케이스 회로 차단기)는 고전류 상업용 어레이를 관리합니다. 또한 결함 전류가 1000A를 초과하는 대규모 배터리 뱅크에도 MCCB를 사용하게 됩니다. MCCB는 유틸리티 규모의 오류 제거에 필요한 견고한 물리적 인클로저, 견고한 러그 단자 및 훨씬 더 높은 인터럽트 용량을 제공합니다.
| 특징 | 소형 회로 차단기(MCB) | 배선용 차단기(MCCB) |
|---|---|---|
| 전류량 범위 | 1A~63A(드물게 125A) | 100A~2500A+ |
| 일반적인 전압 | 최대 1000V DC | 최대 1500V DC |
| 1차 태양광 응용 | 개별 스트링 보호, 소형 충전 컨트롤러 | 메인 어레이 분리기, 대형 배터리 뱅크, 상업용 결합기 |
| 차단 용량(AIC) | 더 낮음(보통 6kA ~ 10kA) | 매우 높음(종종 25kA~100kA+) |
| 물리적 발자국 | 컴팩트한 표준 DIN 레일 마운트 | 크고 무거우며 전용 백플레이트 장착이 필요함 |
AC 차단기는 태양광 시스템의 인버터 이후 측에 엄격하게 속합니다. 이는 주 전기 패널 또는 AC 하위 패널로 흐르는 변환된 교류 전류를 관리합니다. 인버터의 DC 측에는 절대로 설치하지 마십시오. 그들은 태양광 발전을 현장의 기존 전기 인프라에 연결합니다. 이러한 차단기는 그리드 전압과 동기화하고 그리드 연결 인버터의 특정 백피드 역학을 처리해야 합니다.
AC 백피드 차단기를 설치할 때 일반적으로 120% 규칙으로 알려진 NEC 705.12를 준수해야 합니다. 이 규칙은 배전망과 태양광 인버터의 결합된 공급이 기본 패널 버스바의 열 정격을 초과하지 않도록 보장합니다. AC 차단기는 열 부하를 안전하게 분산시키기 위해 주 유틸리티 차단기의 버스바 반대쪽 끝에 위치해야 합니다.
극성 차단기는 전류가 특정 방향으로 흐르도록 요구합니다. 내부 자기 파열은 정확한 흐름 경로를 기반으로 아크를 슈트 안으로 밀어넣는 방향으로 되어 있습니다. 설치자는 케이스에 인쇄된 라인 및 부하 표시에 따라 정확하게 배선해야 합니다. 극성 차단기를 뒤로 배선하면 자석이 플라즈마 아크를 아크 슈트에서 플라스틱 케이스로 밀어 넣어 오류 발생 시 차단기가 폭발하게 됩니다.
무극성 차단기는 양방향 전류 흐름을 안전하게 처리합니다. 배터리 충전 및 방전 회로에는 무극성 버전을 사용해야 합니다. 배터리가 태양 전지판에서 전하를 흡수하는 것에서 현장 부하에 전력을 공급하는 것으로 전환하면 전류의 방향이 반전됩니다. 무극성 차단기는 보다 복잡한 내부 구조를 활용하여 전류 이동 방식에 관계없이 아크를 소멸시킵니다.
크기 조정은 태양광 패널 제조업체의 데이터시트에서 직접 시작됩니다. 특정 모듈의 단락 전류(Isc) 값을 찾으십시오. 태양 전지판은 한 번에 3시간 이상 작동하므로 연속 부하를 고려하려면 표준 1.25 승수를 적용해야 합니다. NEC 규정을 준수하려면 구름 가장자리 효과와 극심한 일사량을 처리하기 위해 두 번째 1.25 승수가 필요합니다. 그러면 결합된 1.56 승수(1.25 × 1.25)가 생성됩니다.
스트링의 총 Isc에 1.56을 곱하여 의 절대 최소 전류 정격을 결정합니다 태양광 PV 회로 차단기 . 예를 들어, 패널의 Isc가 13.1A인 경우 계산은 13.1A × 1.56 = 20.43A입니다. 20A 차단기는 계산된 값 이하로 떨어지므로 사용할 수 없습니다. 다음으로 상업적으로 이용 가능한 표준 크기인 25A 차단기로 반올림해야 합니다. 이렇게 하면 햇빛이 가장 많이 드는 시간 동안 차단기가 성가신 트립을 경험하지 않게 됩니다.
전압 크기를 적절하게 조정하면 개방 접점 전체에서 아크 플래시오버를 방지할 수 있습니다. 패널 데이터시트를 사용하여 스트링의 개방 회로 전압(Voc)을 계산합니다. 특정 설치 장소에서 예상되는 가장 낮은 주변 온도에 맞게 이 값을 조정해야 합니다. 추운 온도로 인해 태양광 패널 전압이 표준 테스트 조건보다 훨씬 높아집니다. 우편번호에 대한 과거 ASHRAE 극한 최저 온도 데이터를 사용하여 올바른 온도 계수 승수를 찾으세요.
직렬로 연결된 10개의 패널이 있고 각각의 Voc가 45V인 경우 기준 전압은 450V입니다. 그러나 추운 겨울 아침에는 전압이 510V까지 치솟을 수 있습니다. 온도 조정 Voc를 표준 차단기 등급에 매핑하십시오. 일반적인 DC 정격에는 500V, 600V, 1000V 및 1500V가 포함됩니다. 이 시나리오에서는 500V 차단기가 부적절하고 위험합니다. 추운 날씨의 전압 스파이크를 안전하게 처리하려면 600V DC 차단기를 선택해야 합니다.
다양한 시스템 구성 요소는 시작 및 작동 중에 고유한 현재 동작을 나타냅니다. 트립 곡선은 차단기가 과전류에 얼마나 빨리 반응하는지를 정확하게 나타냅니다. 잘못된 곡선을 선택하면 운영상의 어려움과 지속적인 수동 재설정이 보장됩니다.
| 트립 곡선 유형 | 트립 임계값(정격 전류의 배수) | 최고의 태양광 애플리케이션 |
|---|---|---|
| B 곡선 | 3배~5배 | 저항성이 높은 부하, 긴 와이어가 낮은 단락 오류 수준으로 연결됩니다. |
| C 곡선 | 5배~10배 | 표준 PV 스트링 보호, 일반 인버터 부하, 가장 일반적인 태양광 선택. |
| D 곡선 | 10배~20배 | 무거운 모터 부하, 유정 펌프, 대규모 변압기 돌입이 있는 대형 배터리 인버터. |
인버터 및 배터리 뱅크의 특정 돌입 특성에 트립 곡선을 일치시키십시오. 우물 펌프에 전력을 공급하는 대형 독립형 인버터에는 트립 없이 순간적인 서지를 처리하기 위한 D 곡선 차단기가 필요합니다. 동일한 시나리오에서 B 곡선 차단기를 사용하면 펌프가 작동할 때마다 즉각적인 성가신 트립이 발생합니다.
이 구역에는 스트링 결합기 또는 주 PV 차단기 역할을 하는 고전압 DC 차단기가 필요합니다. 이러한 차단기는 변동이 심한 원시 태양광 발전을 시스템의 나머지 부분과 분리합니다. 를 쌍으로 연결해야 합니다 . 이 특정 구역에서는 SPD는 일시적인 과전압을 접지 전극 시스템으로 안전하게 분류합니다. 태양광 PV 회로 차단기 와 서지 보호 장치(SPD)
이 전략적 페어링은 낙뢰 또는 갑작스러운 전력망 서지로 인해 민감하고 값비싼 인버터 전자 장치가 파손되는 것을 방지합니다. 결합기 박스를 배선할 때 열 방출을 허용하도록 차단기의 간격이 적절한지 확인하십시오. 환기 없이 너무 많은 차단기를 단단히 그룹화하면 효과적인 열 트립 임계값이 낮아집니다.
배터리 보호에는 고전류, 저전압 부품이 필요합니다. 인산철리튬(LiFePO4)과 납축전지 뱅크는 내부 저항이 극히 낮기 때문에 단락 가능성이 매우 높습니다. 배터리 단자 전체에 단락이 발생하면 즉시 수천 암페어가 방출됩니다. AIC(암페어 차단 용량)가 매우 높은 차단기를 선택해야 합니다.
표준 MCB는 이러한 극한 조건에서 용접으로 닫히거나 폭발합니다. 이러한 치명적인 결함을 안전하게 제거하려면 내구성이 뛰어난 MCCB 또는 특수한 높은 인터럽트 배터리 차단기를 사용하십시오. 많은 설치자는 여기서 하이브리드 접근 방식을 사용하여 최고의 단락 보호를 위한 클래스 T 퓨즈를 설치하고 수동 분리 및 과부하 보호 장치 역할을 하는 견고한 MCCB와 직렬로 연결됩니다.
AC 백피드 차단기는 인버터를 구내 배선에 직접 연결합니다. 인버터의 최대 연속 AC 출력 전류를 기준으로 이 차단기의 크기를 결정하십시오. 이 출력 값에 표준 125% 연속 부하 승수를 적용합니다. 인버터가 최대 32A AC를 출력하는 경우 32A에 1.25를 곱하면 40A가 됩니다. 메인 패널에 40A AC 차단기를 설치합니다.
이 차단기가 메인 패널의 모선 정격 제한과 일치하는지 확인하십시오. 메인 패널에 200A 버스바와 200A 메인 차단기가 있는 경우 120% 규칙은 최대 40A의 태양광 백피드(200A × 1.2 = 240A, 240A - 200A = 40A)를 허용합니다. 태양광 시스템에 60A 차단기가 필요한 경우 주 유틸리티 차단기를 낮추거나 주 패널 앞에서 라인 측 탭을 수행해야 합니다.
인라인 DC 퓨즈는 기계식 차단기에 비해 초기 투자 비용이 낮습니다. 그러나 태양광 PV 회로 차단기는 뛰어난 작동 편의성, 즉각적인 재설정 가능성 및 명확한 시각적 트립 표시를 제공합니다. 대규모 상업용 어레이에서 끊어진 퓨즈를 찾아 교체하면 상당한 가동 중지 시간과 유지 관리 문제가 발생합니다. 5달러짜리 퓨즈를 교체하기 위한 모든 트럭 롤에는 운영 및 유지 관리(O&M) 제공업체의 인건비와 이동 시간이 수백 달러에 달합니다.
설치자는 종종 이러한 요소의 균형을 맞추기 위해 하이브리드 설계 전략을 사용합니다. 결합기 상자 내에서 개별 스트링 보호를 위해 퓨즈를 사용합니다. 그런 다음 이를 메인 어레이 연결 해제 역할을 하는 견고한 회로 차단기와 쌍을 이룹니다. 이를 통해 안전과 유지 관리 효율성이 모두 최적화되어 현장 관리자가 저렴한 인터럽트 퓨즈로 개별 스트링을 보호하면서 메인 차단기를 쉽게 재설정할 수 있습니다.
Tier-1 제조업체를 지정하면 장기적으로 탁월한 투자 수익을 얻을 수 있습니다. 프리미엄 차단기는 고품질 은합금 접점과 견고한 기계적 연결 장치를 사용합니다. 이러한 재료는 수천 번의 작동 주기에 걸쳐 미세 용접 및 성능 저하를 방지합니다. 낮은 등급의 대안은 일일 태양 주기의 지속적인 열 스트레스로 인해 실패하는 경우가 많습니다.
인증되지 않은 구성 요소에는 숨겨진 운영 부담이 있습니다. 조기 고장, 불필요한 작동, 전기 검사 실패로 인해 프로젝트 일정이 지연됩니다. 입증되고 인증된 장비에 투자하면 실제로 가장 필요할 때 안정적인 오류 제거가 보장됩니다. AHJ 검사관이 유효한 UL 489B 목록 표시가 부족하여 전체 설치에 실패하면 일반 수입 차단기에 절약된 몇 달러는 빠르게 증발해 버릴 것입니다.
더운 환경에 설치된 차단기는 심각한 열 문제에 직면합니다. 실외 결합 상자 또는 뜨거운 다락방은 주변 온도를 표준 실험실 테스트 조건보다 훨씬 높입니다. 이러한 과도한 열로 인해 열동 자기 차단기가 실제 정격 전류보다 훨씬 낮은 수준으로 작동하게 됩니다. 50°C(122°F) 인클로저에 있는 20A 차단기는 16A에서만 작동할 수 있습니다.
크기 조정 단계에서는 제조업체 온도 경감 차트를 적용해야 합니다. 차트에 고온에서 감소 계수가 0.8로 표시된 경우 올바른 차단기 크기를 찾으려면 필요한 전류량을 0.8로 나누어야 합니다. 적절한 환기, 통풍구 또는 물리적 차양을 갖춘 IP65 또는 NEMA 4X 인클로저를 활용하여 내부 열 축적을 효과적으로 관리하십시오.
전선은 매일 태양 주기 동안 가열되고 냉각되면서 팽창하고 수축합니다. 이러한 열 순환은 시간이 지남에 따라 기계적 연결을 느슨하게 합니다. 느슨한 단자는 전기 저항을 증가시켜 국지적인 열을 발생시킵니다. 이는 열 폭주라고 알려진 위험한 피드백 루프를 생성합니다. 결국 터미널이 녹아 인클로저 내부에 심각한 화재가 발생합니다.
모든 설치 시 보정된 토크 드라이버의 사용을 의무화합니다. 일반적으로 인치-파운드(in-lbs) 단위로 측정되는 장치에 인쇄된 제조업체의 정확한 토크 사양을 따르십시오. 표준 드라이버의 "느낌"에 의존하지 마십시오. 적외선 카메라를 사용하여 연간 열화상 검사를 예약하여 화재로 확대되기 전에 차단기 단자의 과열점을 감지합니다.
2차 시장에는 라벨이 재인쇄된 실제로는 값싼 AC 차단기인 가짜 DC 차단기가 포함되어 있습니다. 이를 설치하면 DC 아크를 끌 수 없기 때문에 오류 발생 시 치명적인 화재가 발생할 수 있습니다. 필요한 자기 파열 및 아크 슈트가 부족하여 육안 검사를 통과하기 위해 사기 스티커에만 전적으로 의존합니다.
승인된 산업용 전기 유통업체에서만 부품을 조달하십시오. 검증되지 않은 온라인 마켓플레이스에서 중요한 안전 장치를 구입하지 마십시오. 현장에 설치를 승인하기 전에 항상 공식 테스트 데이터베이스에서 UL 또는 IEC 목록 번호를 확인하십시오. 고전압 DC 차단기의 가격이 믿기 어려울 정도로 비싸다면 위험한 모조품일 가능성이 높습니다.
태양 광 PV 회로 차단기는 중요한 생명 안전 및 자산 보호 장치 역할을 합니다. 크기 및 사양의 정확성은 시스템 생존을 위해 협상할 수 없습니다. 안전하고 안정적이며 규정을 준수하는 설치를 보장하려면 다음 단계를 즉각 따르십시오.
답: 절대 그렇지 않습니다. AC 차단기에는 DC 아크를 끄는 데 필요한 아크 슈트와 자기 파열이 부족합니다. DC 태양광 회로에서 AC 차단기를 사용하면 지속적인 아크 발생, 급속한 장비 파손 및 심각한 화재 위험이 발생합니다.
A: 연속 부하를 고려하여 태양전지 어레이의 총 단락 전류(Isc)에 1.25를 곱합니다. NEC 준수를 위해 1.25를 더 곱하면 Isc의 총 배수가 1.56이 됩니다. 항상 사용 가능한 다음 표준 차단기 크기로 반올림하십시오.
A: 절연체 스위치는 유지 관리를 위해 수동으로 연결을 끊을 수 있지만 과전류나 단락에 대한 자동 보호 기능은 제공하지 않습니다. 회로 차단기는 손상이 발생하기 전에 전기적 결함을 제거하기 위해 수동 절연 및 자동 트리핑 메커니즘을 모두 제공합니다.
A: 극성 DC 차단기는 전기 아크를 아크 슈트로 밀어넣기 위해 특정 방향으로 흐르는 전류에 최적화된 내부 자석을 사용합니다. 뒤쪽으로 배선하면 자석이 아크를 슈트에서 밀어내므로 오류가 발생하는 동안 차단기가 파괴됩니다.
A: AIC(암페어 차단 용량)는 용접 차단이나 폭발 없이 차단기가 안전하게 제거할 수 있는 최대 오류 전류를 나타냅니다. 높은 AIC 등급은 데드 쇼트 동안 수천 암페어를 방전할 수 있는 대형 배터리 뱅크 근처에서 특히 중요합니다.
A: 회로 차단기는 열에 반응하는 열 메커니즘을 사용합니다. 실외 인클로저 내부의 주변 온도가 높으면 차단기가 정격 전류 미만으로 작동할 수 있습니다. 더운 환경에 맞게 차단기의 크기를 늘리려면 제조업체 용량 감소 차트를 사용해야 합니다.
