불필요한 트립과 치명적인 장비 고장은 종종 부적절하게 지정된 회로 보호로 인해 발생합니다. 표준 열 회로 차단기는 가열되면 휘어지는 바이메탈 스트립을 사용하므로 주변 온도가 변동하는 환경에서 심각한 제한이 발생합니다. 높은 열로 인해 조기 트립이 발생하고 극한의 추위로 인해 트립 반응이 지연되어 기계가 취약해집니다. 엔지니어는 차단기 크기를 과도하게 늘리거나 안전성을 저하시키지 않으면서 정확한 부하 프로파일, 특히 높은 돌입 전류를 일치시키는 끊임없는 과제에 직면해 있습니다.
유압식 자기 회로 차단기는 온도에 안정적인 솔루션을 제공합니다. 이 장치는 솔레노이드 코일과 유체로 채워진 대시포트를 사용하여 작동하며 회로를 통과하는 실제 전류에만 기초하여 트립됩니다. 이 메커니즘을 사용하면 열 경감이 필요하지 않습니다. 성공적인 통합을 위해서는 트립 곡선, 전기 정격, 기계적 제약 및 회로 구성을 엄격하게 평가해야 합니다. 적절한 유압 자기 회로 차단기 선택을 마스터하면 엔지니어는 무해한 시동 과도 현상을 무시하면서 결함을 즉시 격리할 수 있습니다.
온도 독립성: 유압식 자기 차단기는 전류만을 기준으로 작동하므로 극한 환경에서 열 차단기와 관련된 정격 감소 요구 사항이 필요하지 않습니다.
트립 곡선 정밀도: 단락 보호를 희생하지 않고 돌입 전류(예: 모터, 변압기)를 수용하려면 올바른 시간 지연 곡선을 선택하는 것이 중요합니다.
애플리케이션별 정격: AC 및 DC 전압 정격, 주파수 호환성 및 차단 용량은 장비의 작동 환경과 엄격하게 일치해야 합니다.
다목적 내부 구성: 보조 스위치, 션트 트립, 이중 코일 설계와 같은 고급 구성을 통해 자동화된 제어 루프 및 PLC에 원활하게 통합할 수 있습니다.
목차
안정적인 장비 보호를 위해서는 방해 없는 트리핑과 즉각적인 오류 격리가 필요합니다. 차단기는 영하의 실외 통신 인클로저나 무더운 공장 제어반 등 다양한 작동 환경에서 일관된 성능을 제공해야 합니다. 표준 열 장치는 주변 온도가 변동할 때 이 테스트에 실패하므로 엔지니어는 여름에 잘못된 트립을 방지하기 위해 차단기의 크기를 크게 설정해야 하며, 이로 인해 겨울에는 장비가 제대로 보호되지 않습니다. 유압 자기 기술은 트립 메커니즘을 주변 열로부터 완전히 분리하여 이 문제를 해결합니다.
유압식 자기 차단기는 솔레노이드 코일, 스프링 바이어스 철심 및 실리콘 유체로 채워진 대시포트 튜브를 사용합니다. 부하 전류에 의해 생성된 자기장은 스프링 장력에 맞서 철심을 끌어당깁니다. 이는 열팽창이 아닌 전자기학에 의존하기 때문에 차단기는 주변 온도에 관계없이 100% 정격 전류를 유지합니다. -40°C에서 +85°C까지 일관되게 작동합니다. 바이메탈 대안은 뜨거운 인클로저에서 잘못된 트립을 방지하기 위해 복잡한 열 경감 곡선이 필요하므로 설계 프로세스가 복잡해지고 허용할 수 없는 성능 변수가 발생합니다.
유도 모터, 대형 변압기, 고용량 전원 공급 장치 등 많은 산업용 부하는 시동 중에 막대한 전류 스파이크를 발생시킵니다. 대시팟 내부의 실리콘 오일 점도는 제어된 시간 지연을 제공합니다. 무해한 돌입 전류가 코일에 닿으면 자기장이 코어를 당기지만 유체는 코어의 움직임을 느리게 합니다. 이러한 지연을 통해 잘못된 트립을 유발하지 않고 장비를 시작할 수 있습니다. 과전류가 정상적인 시작 창을 넘어서 지속되면 코어는 결국 폴 피스에 안착되어 자속을 최대화하고 접점을 열어 결함을 제거합니다.
최종 트립 지점은 온도에 영향을 받지 않지만 주변 조건은 실리콘 오일 점도에 영향을 미칩니다. 극한의 추위는 유체를 걸쭉하게 만들어 일시적인 이벤트 동안 시간 지연을 약간 늦춥니다. 극심한 열로 인해 유체가 묽어지고 지연이 가속화됩니다. 그러나 이러한 점도 변화는 궁극적인 자기 트립 임계값을 결코 변경하지 않습니다. 차단기는 항상 정격 연속 전류 제한에서 작동하여 기존 기술에서 요구하는 위험한 열 부하 감소 없이 절대적인 보호를 제공합니다.
연속 하중을 계산하는 것은 사양 프로세스의 첫 번째 단계입니다. 유압식 자기 차단기는 정격 전류의 100%를 지속적으로 전달합니다. 고온 외함의 열 차단기에 자주 사용되는 표준 80% 경감 규칙을 적용할 필요가 없습니다. 연속 전류 정격을 최대 정상 작동 부하에 직접 일치시켜 완벽한 보호를 보장하세요.
전압 사양은 전기 아크 차단을 위한 물리적 요구 사항을 나타냅니다. AC 아크는 자연적으로 초당 100~120회(주파수에 따라) 0V를 교차하므로 비교적 쉽게 꺼질 수 있습니다. 그러나 DC 아크는 일정한 전압을 유지하며 아크 플라즈마를 늘리고 냉각하고 소멸시키기 위해 특수한 자기 폭발이 필요합니다. DC 회로에 AC 정격 차단기를 잘못 적용하면 접점이 용접으로 닫히거나 아크가 인클로저로 점프할 수 있으므로 심각한 화재 위험이 발생합니다. 항상 정확한 전압 유형과 크기를 지정하십시오.
주파수 호환성은 감지 코일 내의 자속 생성을 변경합니다. 50/60Hz 표준 유틸리티 전력에 대해 보정된 차단기는 400Hz에서 다르게 동작합니다. 400Hz를 사용하는 항공우주 및 군용 시스템에는 임피던스 변경 및 조기 트립을 방지하기 위해 특정 코일 교정이 필요합니다. 교류가 부족하면 자기 역학이 완전히 바뀌기 때문에 순수 DC 시스템에도 전용 교정이 필요합니다.
차단기의 내부 배선은 더 넓은 제어 시스템 내에서의 기능을 결정합니다. 올바른 구성을 선택하면 단순한 보호 장치가 활성 제어 구성요소로 전환됩니다.
직렬 트립: 표준 구성은 감지 코일과 접점을 부하와 직렬로 배치합니다. 주 접점을 통과하는 전류가 정격을 초과하면 차단기가 트립됩니다.
션트 트립: 보조 코일은 외부 전압원에 의해 에너지가 공급됩니다. 이를 통해 비상 차단 회로 및 안전 인터록 루프에 중요한 PLC 또는 비상 정지 버튼을 통한 원격 작동이 가능합니다.
릴레이 트립: 감지 코일과 접촉 회로를 완전히 분리합니다. 저전압 제어 신호는 고전압 전력선을 안전하게 모니터링하고 격리하여 제어 회로와 전원 회로 사이에 갈바닉 절연을 제공할 수 있습니다.
이중 정격: 동축 코일을 사용하면 단일 차단기가 두 가지 서로 다른 전류 레벨에서 작동하는 회로를 보호할 수 있으며 120V와 240V 입력 사이를 전환하는 장비에 유용합니다.
스위치 전용: 비자동 구성은 업스트림 장치가 과전류 보호를 처리하는 수동 격리를 제공하여 순전히 견고한 연결 해제 스위치 역할을 합니다.
올바른 트립 곡선을 선택하면 엄격한 보호를 유지하면서 성가신 트립을 방지할 수 있습니다. 곡선은 특정 과전류 수준에서 트립되기 전에 차단기가 대기하는 시간을 정의합니다.
트립 곡선 유형 | 형질 | 이상적인 애플리케이션 |
|---|---|---|
즉각적(지연 없음) | 정격 전류를 초과하면 즉시 트립됩니다. 의도적인 지연이 없습니다. | 반도체 보호, 민감한 의료 기기, 빠르게 작동하는 전원 공급 장치. |
짧은 지연 | 사소하고 짧은 기간의 과도 현상을 허용합니다. | 저항성 발열체, 기본 배선 보호, 조명 회로. |
중간 지연 | 표준 범용 곡선. 보호와 일시적인 내성의 균형을 유지합니다. | 혼합 유도성/저항성 부하, 일반 전자 장비, 사무용 기계. |
긴 지연 | 장기간 동안 지속적인 돌입 전류를 무시합니다. | 고관성 모터 시동, 대형 변압기, 중공업 기계. |
특수한 높은 유입 곡선은 정격 전류의 25~30배에 도달하는 높은 진폭, 반주기 스파이크를 무시합니다. 이는 초기 자기장 확장 중에 표준 장기 지연 곡선이 계속 작동하는 높은 유도성 부하에 필수입니다.
AIC(암페어 차단 용량)는 차단기가 자체 파괴되거나 접점을 용접하지 않고 안전하게 제거할 수 있는 최대 오류 전류를 정의합니다. AIC 등급은 장비 설치 지점에서 사용 가능한 최대 오류 전류를 초과해야 합니다. 엔지니어는 차단기가 전체 오류를 독립적으로 해결하는 완전 정격 시스템과 통과 전류를 제한하는 조정된 주 보호 장치의 다운스트림에서 작동하는 직렬 정격 시스템 중에서 결정해야 합니다.
다극 차단기에는 내부 공통 트립 메커니즘이 필요합니다. 결함으로 인해 한 극이 트립되면 모든 극이 동시에 트립되어야 합니다. 이러한 동기화는 3상 장비의 단상을 방지하여 나머지 위상에 과도한 전류가 흐르게 하여 모터를 빠르게 파손시킬 수 있습니다. 액추에이터 선택은 인체공학과 안전에 영향을 미칩니다. 토글은 표준 작동과 명확한 시각적 상태를 제공합니다. 플랫 로커는 교통량이 많은 구역이나 밀폐된 공간에서 우발적인 작동을 방지합니다. 푸시-리셋 버튼은 공간이 제한된 전면 패널 디자인에 깔끔한 미학을 제공합니다.
현대 장비는 지속적인 데이터 피드백에 의존합니다. 보조 스위치는 SPDT 접점을 사용하여 기본 접점 위치를 반영합니다. 개방형 또는 폐쇄형 상태 데이터를 PLC, 마이크로컨트롤러 또는 SCADA 시스템에 다시 공급하여 제어 시스템이 전력 사용 가능 여부를 알 수 있도록 합니다. 알람 접점은 다르게 작동합니다. 전기적 결함으로 인해 차단기가 작동하는 경우에만 작동합니다. 수동 전환을 무시합니다. 이는 운영자가 단순히 스위치를 켰을 때 유지보수 팀이 추측하도록 하는 대신, 유지보수 팀에게 기계가 정지한 이유를 정확하게 알려주는 표적 진단을 제공합니다.
공간 제약으로 인해 장착 스타일이 결정됩니다. 전면 패널 장착은 운영자가 즉시 접근해야 하는 사용자 지향 제어 장치에 적합합니다. 스냅인 디자인은 장착 하드웨어를 제거하여 조립 라인 생산을 가속화합니다. DIN 레일 장착은 산업용 제어 패널을 지배하므로 접촉기 및 릴레이와 함께 빠르게 설치할 수 있습니다. PCB 테일 장착은 소형 전자 장치용 회로 기판에 직접 보호 기능을 통합합니다. 표준 물리적 설치 공간을 선택하면 2차 소싱 기능과 공급망 탄력성이 보장됩니다.
연결 안정성은 종단 유형에 따라 다릅니다. 나사 단자는 높은 전류와 기계적 응력을 처리하여 두꺼운 전선에 대한 안전한 연결을 제공합니다. 빠른 연결 스페이드 단자는 저전류 애플리케이션을 위한 제조 조립 속도를 높입니다. PCB 핀을 사용하면 직접 보드 납땜이 가능합니다. 모바일 장비, 국방, 중량물 운송의 경우 진동 내성이 매우 중요합니다. 기계적 설계 세부 사항은 외부 충격으로 인한 잘못된 트립으로부터 내부 전기자를 보호해야 합니다. 적절한 유압식 자기 회로 차단기를 선택 하려면 터미널 유형과 내부 충격 저항을 설치 환경의 예상 진동 프로필과 일치시켜야 합니다.
규정 준수는 시장 접근 및 안전성 검증을 규정합니다. 장비 설계자는 북미 시장용 구성 요소를 지정할 때 UL 489와 UL 1077 표준 간의 엄격한 차이점을 이해해야 합니다.
UL 489 분기 회로 보호: 이 차단기는 회로의 기본 과전류 보호 장치 역할을 할 수 있습니다. 이 제품은 단락 내구성에 대한 엄격한 테스트를 거쳤으며 주 전원 공급 장치에서 직접 배선과 장비를 보호하는 데 사용할 수 있습니다.
UL 1077 보충 보호: 이 장치는 장비 내에서 국부적인 보호를 제공하지만 업스트림에 UL 489 장치가 필요합니다. 팬이나 제어 보드와 같은 특정 내부 구성 요소를 보호하는 데 이상적이지만 주요 분리 장치 역할을 할 수는 없습니다.
글로벌 수출에는 국제 인증이 필요합니다. 대상 지역에 따라 IEC 60934, CSA, VDE 및 CCC 마크를 찾아보세요. 혹독한 환경에서는 특정한 물리적 보호가 필요합니다. IP65, IP66 또는 IP67 등급은 실리콘 부츠 또는 밀봉된 하우징을 사용하여 먼지와 물의 유입을 차단합니다. 해양 및 군사 응용 분야에서는 높은 충격, 진동 및 염수 분무 저항성을 위해 MIL-STD-202 테스트가 필요합니다. 해양 엔진실에는 결함 제거 이벤트 중 폭발성 가스 점화를 방지하기 위해 UL 1500 점화 보호 장치도 필요합니다.
돌입 전류 기간을 잘못 판단하면 즉시 시동 트립이 발생합니다. 관성이 높은 모터에 대해 중간 지연을 선택하는 것은 현장 오류를 발생시키는 일반적인 오류입니다. 선택을 마무리하기 전에 시작 과도 현상의 오실로스코프 데이터를 캡처하십시오. 곡선을 정확한 과도 프로파일과 일치시켜 차단기의 지연 포락선이 돌입 스파이크를 완전히 덮도록 합니다.
방향 감도를 무시하면 트립 지점이 변경됩니다. 중력은 내부 철심과 유체 대시포트에 영향을 미칩니다. 제조업체에 장착 평면(수직 또는 수평)을 지정합니다. 이렇게 하면 공장 보정에서 중력을 고려하게 됩니다. 또는 작동 중에 방향이 변경되는 모바일 애플리케이션용 중력 보상 메커니즘을 선택하십시오.
차단 용량을 과도하게 지정하면 구성 요소 크기가 크게 늘어납니다. 불필요하게 높은 AIC 등급을 요구하면 패널 공간이 낭비되고 장착 옵션이 제한됩니다. 특정 장비 설치 환경에 대한 정확한 단락 전류 계산을 수행하여 변압기 임피던스와 와이어 길이를 고려하여 실제 필요한 AIC를 결정합니다.
자기 회로의 주파수 감소를 무시하면 조기 트리핑이 발생합니다. 400Hz 전력선에서 60Hz로 보정된 차단기를 작동하면 감지 코일의 자기 임피던스가 변경됩니다. 자속이 전기자에 올바른 인장력을 생성하는지 확인하려면 대상 전원 공급 장치에 대해 선택한 차단기의 주파수 호환성 등급을 항상 확인하십시오.
변동하는 온도, 높은 시동 전류, 진동 또는 까다로운 전기 조건에서 작동하는 장비에는 정확한 유압 자기 회로 차단기를 선택하는 것이 필수적입니다. 열 차단기와 달리 유압 자기 기술은 열 경감 없이 안정적인 전류 감지를 제공하여 엔지니어가 안정적인 과부하 및 단락 보호를 유지하면서 불필요한 트립을 방지하는 데 도움이 됩니다.

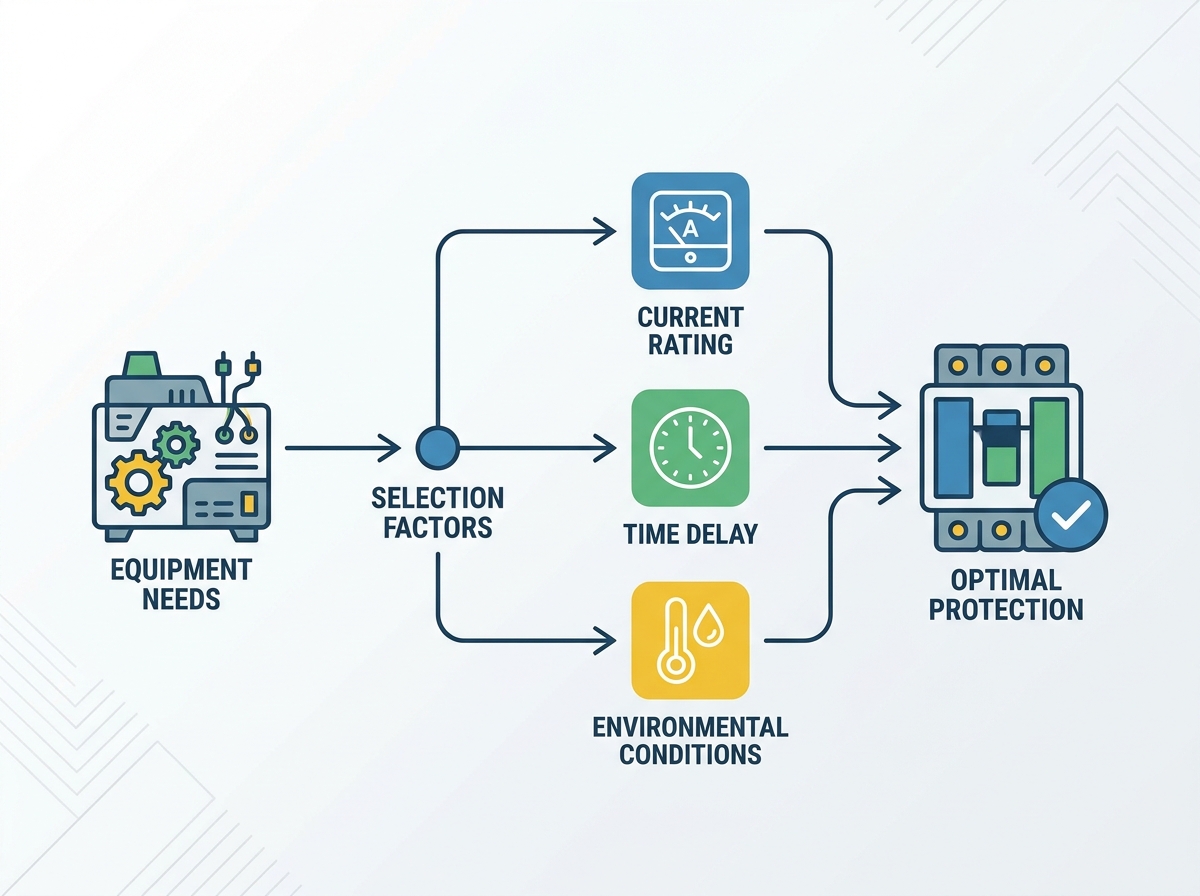

후보자 등록 과정은 명확한 순서를 따라야 합니다. 먼저 정확한 전압, 연속 전류 및 작동 주파수를 결정합니다. 둘째, 시동 돌입 전류를 측정하고 적절한 순간, 단기, 중간, 장기 지연 또는 특수한 높은 돌입 트립 곡선을 선택합니다. 셋째, 직렬 트립, 션트 트립, 릴레이 트립, 보조 접점 또는 알람 접점을 포함하여 필요한 내부 구성을 정의합니다. 넷째, 폴 구성, 장착 방법, 단자 유형, 내진동성, 패널 공간 제한을 확인합니다. 마지막으로 필요한 차단 용량과 UL 489, UL 1077, IEC 60934, CSA, VDE, CCC 또는 기타 적용 가능한 표준을 준수하는지 확인하세요.
제조업체 데이터 시트를 다운로드하여 특정 시간 지연 곡선 차트를 부하 프로필과 비교하세요.
실제 시동 조건에서 프로토타입 테스트를 수행하려면 실제 샘플을 요청하십시오.
필요한 AIC 정격을 결정하려면 설치 지점에서 사용 가능한 최대 고장 전류를 계산하십시오.
표준 옵션이 특정 돌입 과도 현상을 제거하지 못하는 경우 애플리케이션 엔지니어에게 문의하여 맞춤형 트립 곡선을 개발하십시오.
회로 보호 개발 및 전기 부품 제조에 대한 탄탄한 배경을 바탕으로 CHINEHOW는 산업 장비, 통신, 운송, 재생 에너지, 해양 시스템 및 기타 까다로운 응용 분야를 위한 유압 자기 회로 차단기, 열 회로 차단기, 스위치 및 맞춤형 보호 부품을 공급합니다. 엔지니어링 전문 지식, 정밀 생산, 애플리케이션 중심 맞춤화 및 엄격한 품질 관리를 지원하는 CHINEHOW는 장비 제조업체가 전류 정격, 트립 곡선, 회로 구성 및 기계 설계를 특정 작동 요구 사항에 맞출 수 있도록 돕습니다.
유압식 자기 회로 차단기를 선택하기 전에 공칭 전류 정격에만 의존하기보다는 실제 부하 프로필, 사용 가능한 고장 전류, 장착 방향, 작동 주파수 및 인증 요구 사항을 확인하십시오.
A: 가장 큰 장점은 온도 독립성입니다. 유압식 자기 차단기는 전류에 의해 생성된 자기장에만 기초하여 작동됩니다. 더운 환경에서는 열 경감이 필요하지 않으며 정확한 트립 지점을 유지합니다. 또한 고도로 사용자 정의 가능한 트립 곡선과 트립 후 즉시 신속한 재설정 기능을 제공합니다.
A: 주변 온도는 연속 전류 정격이나 최종 트립 지점에 영향을 미치지 않습니다. 그러나 극한의 추위는 내부 실리콘 오일을 걸쭉하게 만들어 시간 지연을 약간 느리게 만듭니다. 극심한 열로 인해 유체가 묽어지고 지연이 약간 가속화됩니다. 차단기는 여전히 정격 전류의 100%를 전달합니다.
A: 아니요. AC 아크는 자연적으로 0V를 교차하므로 더 쉽게 꺼질 수 있습니다. DC 아크는 일정한 전압을 유지하며 아크를 늘리거나 끊기 위해 특정 자기 파열이 필요합니다. DC 회로에서 AC 차단기를 사용하면 심각한 화재 및 안전 위험이 발생합니다. 항상 DC 전용 또는 이중 정격 차단기를 사용하십시오.
A: UL 489는 분기 회로 보호를 다루고 있습니다. 이러한 차단기는 회로의 기본 과전류 보호 역할을 할 수 있습니다. UL 1077은 추가적인 보호를 다루고 있습니다. 이러한 장치는 특정 장비 내에서 국부적인 보호를 제공하지만 업스트림에는 전체 등급의 UL 489 장치가 필요합니다.
답변: 내부 메커니즘은 액체로 채워진 대시팟 내에서 움직이는 철심에 의존합니다. 중력은 이 코어의 정지 위치와 이동 저항에 영향을 미칩니다. 장착 방향을 수직에서 수평으로 변경하면 정확한 트립 곡선이 변경될 수 있습니다. 제조업체는 특정 장착 평면에 대해 차단기를 보정합니다.
A: 보조 스위치는 주 접점 상태를 반영합니다. 차단기가 열린 이유에 관계없이 차단기가 열려 있는지 닫혀 있는지 여부를 알립니다. 경보 접점은 전기적 결함으로 인해 차단기가 작동하는 경우에만 작동합니다. 수동 전환을 무시하고 특정 오류 진단을 제공합니다.
A: 모터 부하는 시동 중에 막대한 돌입 전류를 생성합니다. 긴 지연 곡선이나 특수한 높은 돌입 모터 기동 곡선을 선택해야 합니다. 이러한 곡선은 점성이 높은 유체를 사용하여 내부 코어의 속도를 늦추므로 차단기가 엄격한 과부하 보호를 유지하면서 초기 반주기 스파이크를 무시할 수 있습니다.
