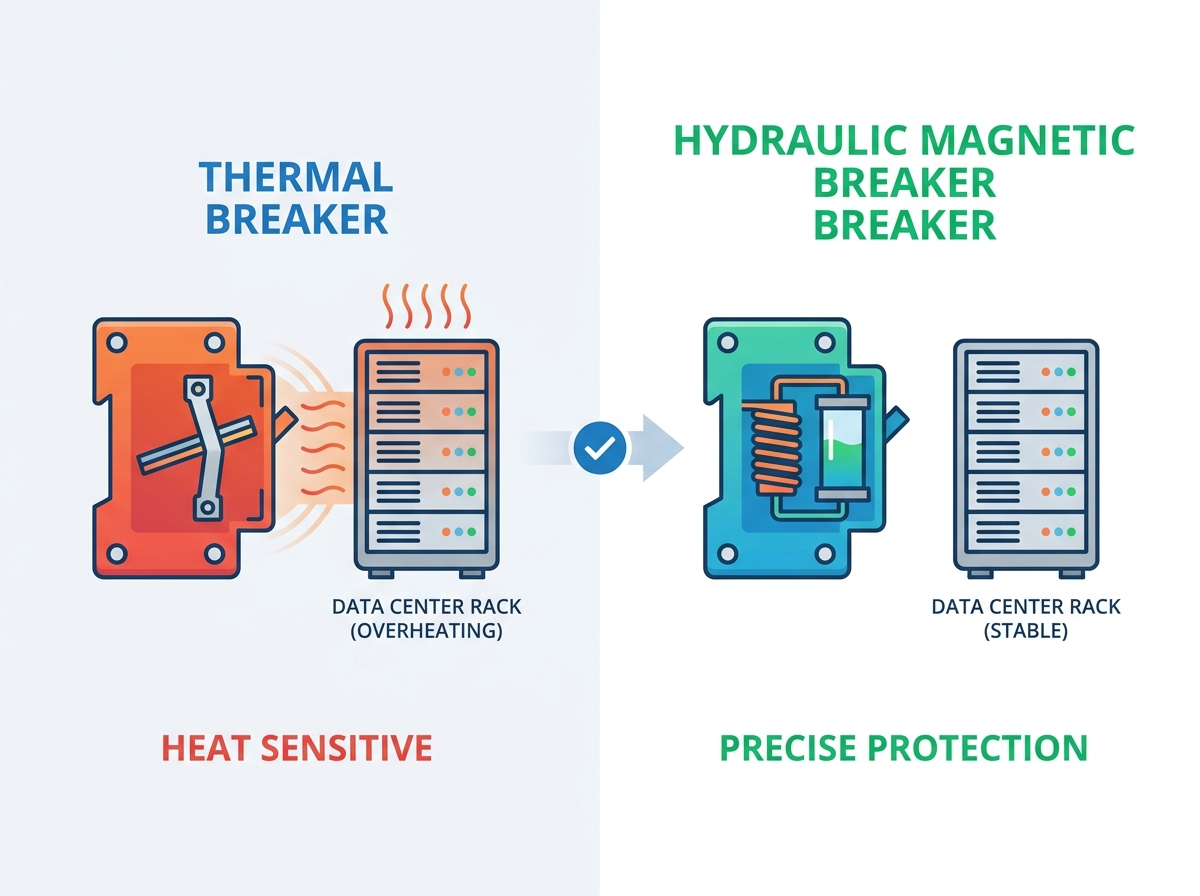

고밀도 컴퓨팅, AI 하드웨어 가속기 및 열기 통로 차폐 전략으로 인해 랙 배기 온도가 극한까지 높아져 기존 배전 인프라의 물리적 한계가 드러났습니다. 기존의 열자기 회로 차단기는 열로 인한 바이메탈 팽창에 의존하여 트립을 유발합니다. 주변 온도가 상승하면 '열 감소'가 발생하여 IT 부하가 안전 한도 내에서 잘 유지되는 경우에도 치명적인 방해 트립과 계획되지 않은 가동 중지 시간이 발생합니다. 시설의 국부적인 미기후에 관계없이 100% 정격 전류 전달을 보장하려면 인프라 엔지니어는 유압-자기 기술을 지정해야 합니다. 이 가이드에서는 배포하기 위한 메커니즘, 운영상의 장단점 및 중요한 구현 기준을 평가합니다 . 미션 크리티컬 시설의 가동 시간을 극대화하기 위해 데이터 센터 애플리케이션용 유압식 자기 회로 차단기를
온도 독립성: 유압-자기 차단기는 열 경감이 발생하지 않으므로 최대 85°C의 고밀도 랙 및 열기 통로에서 100% 정격 용량으로 안정적인 전력 공급을 보장합니다.
고조파 가열에 대한 내성: 바이메탈 열 차단기와 달리 자기 전용 트립 메커니즘은 비선형 IT 전원 공급 장치에서 생성된 고조파 유도 표피 효과 가열의 영향을 받지 않습니다.
사용자 정의 가능한 돌입 허용 오차: 점도 제어 유체 대시팟은 정밀하고 맞춤형 시간 지연 곡선을 제공하여 동시 서버 부팅 시퀀스 및 높은 용량성 돌입 전류 중에 잘못된 트립을 방지합니다.
즉각적인 오류 후 재설정: 물리적 냉각 기간이 없기 때문에 오류가 해결되면 즉시 전원을 복원할 수 있어 MTTR(평균 복구 시간)이 최소화됩니다.
물리적 및 환경적 탄력성: 밀봉된 구성 요소는 공기 중 오염 물질과 높은 습도로 인한 산화 및 분해를 방지하는 동시에 이중 스프링 설계로 물리적 진동을 방지합니다.
목차
최신 데이터 센터 전력 분배에는 지정된 분기 회로 제한의 최대 100%까지 중단 없이 지속적인 전력 공급이 필요합니다. 이 성능은 주변 온도 변동이나 공냉식 성능과 완전히 독립적으로 유지되어야 합니다. 인프라는 인위적인 병목 현상이나 안정성 위험을 초래하지 않고 최대 활용도를 지원해야 합니다. 시설 관리자는 세 가지 엄격한 운영 기준을 기반으로 전력 보호 성공 여부를 평가합니다.
조기 트립 없이 지속적으로 최대 명판 부하를 유지하는 능력.
특히 배기 온도가 50°C를 초과하는 밀폐된 열기 통로에서 국부적인 열 변화에 대한 완전한 내성을 갖습니다.
시설 전체의 유지 관리 이벤트 이후 대규모 서버 재부팅 중 일시적인 돌입 전류에 대한 예측 가능한 응답 시간입니다.
전통적인 바이메탈 스트립 차단기는 간단한 원리로 작동합니다. 스트립을 통해 흐르는 전류는 열을 발생시켜 금속이 구부러지고 결국 기계식 래치가 작동하게 됩니다. 고밀도 서버 배기가스에서 발생하는 주변 열은 전기 부하가 적용되기 전에 이 스트립을 예열합니다. 이러한 외부 열로 인해 차단기가 실제 정격보다 훨씬 낮은 전류에서 조기에 트립됩니다. 예를 들어, 55°C 열기 통로 차폐 시스템에서 작동하는 30A 열 차단기는 22A에서만 작동할 수 있습니다. 이로 인해 시설 엔지니어는 랙 전력 밀도를 인위적으로 제한하고 귀중한 전기 용량을 좌초시키고 고밀도 배포의 목적을 무효화하게 됩니다.
비선형 IT 부하, 특히 최신 블레이드 서버 및 스토리지 어레이에 있는 스위치 모드 전원 공급 장치(SMPS)는 상당한 고조파 전류를 생성합니다. 이러한 고주파 고조파는 열 바이메탈 차단기의 전도성 요소 내부에 표피 효과 가열을 유발합니다. 표피 효과는 교류 전류가 주로 도체 표면 근처로 흐르도록 강제하여 유효 저항을 증가시키고 과도한 열을 발생시킵니다. 이러한 국부적인 열 축적으로 인해 방해가 되는 트립이 발생할 위험이 커집니다. 차단기는 실제 기본 전류 소비보다는 고조파 왜곡으로 인해 생성된 열에 반응하여 예측할 수 없는 전력 중단을 초래합니다.
잘못된 트립으로 인해 운영에 미치는 영향은 단일 랙에 대한 순간적인 전력 손실을 훨씬 넘어섭니다. 성가신 트립은 일련의 부정적인 운영 이벤트를 시작합니다. 계획되지 않은 전력 손실은 즉각적인 서비스 수준 계약(SLA) 위반 처벌로 이어집니다. 조정되지 않은 데이터베이스 종료는 심각한 데이터 손상 위험이 있으며 볼륨 재구축 및 무결성 검사에 몇 시간이 소요됩니다. 또한, 근무 시간 외 긴급 기술자 파견 비용으로 인해 배수 시설 유지 관리 예산이 재설정됩니다. 예측할 수 없는 전력 중단으로 인한 재정적 및 평판 손상은 모든 Tier III 또는 Tier IV 시설에서 열 부하 감소를 허용할 수 없는 위험으로 만듭니다.
기존 차단기의 근본적인 변화에는 열 기반 감지에서 자속 기반 감지로의 전환이 포함됩니다. 열 팽창이 아닌 전자기력에 전적으로 의존함으로써 이 아키텍처는 바이메탈 설계에 내재된 환경적 취약성을 제거합니다. 이는 회로를 통해 흐르는 실제 전류에만 반응하는 강력하고 예측 가능한 전원 보호 메커니즘을 제공합니다.
유압-자기 차단기에서 부하 전류는 중공 실린더를 감싸는 직렬 연결된 솔레노이드 코일을 통해 직접 흐릅니다. 이 코일은 이를 통과하는 실제 전류에 엄격하게 비례하는 자기장을 생성합니다. 자기력은 전자 흐름에 의해 생성되고 환경 온도와 무관하기 때문에 차단기의 트립 지점은 완벽하게 안정적으로 유지됩니다. 주변 온도가 차가운 통로에서 15°C이든 밀집된 열기 통로에서 60°C이든 상관없이 20A 부하에 의해 생성된 자속은 동일하게 유지됩니다.
정상적인 과도 서지 중에 트립을 방지하기 위해 차단기는 스프링이 장착된 자기 투과성 철심이 포함된 비자성 실린더를 사용합니다. 대시팟(Dashpot)으로 알려진 이 실린더는 밀봉되어 있으며 특수 실리콘 유체로 채워져 있습니다. 일시적인 서지 동안 증가된 자기장은 철심을 폴 피스 쪽으로 당기기 시작합니다. 유체의 점도는 이러한 움직임에 저항하여 의도적인 기계적 지연을 생성합니다. 이를 통해 차단기는 잘못된 트립을 유발하지 않고 장비 부팅 돌입과 같은 일시적인 서지 전류를 흡수할 수 있습니다. 과부하가 일시적인 경우 전류가 정상화되면 스프링이 코어를 정지 위치로 되돌립니다.
실리콘 오일의 공학적 선택은 의도적입니다. 실리콘오일은 매우 균일한 온도-점도 지수를 가지고 있습니다. 이는 일반적으로 -40°C ~ +85°C의 넓은 작동 온도 범위에서 두께와 흐름 저항이 매우 안정적으로 유지된다는 것을 의미합니다. 이러한 안정성은 차단기의 시간 지연 곡선이 예측 가능하도록 보장합니다. 차단기는 주변 환경 열에 관계없이 정확히 동일한 지연 타이밍으로 돌입 전류에 반응하여 전체 데이터 센터 층에 걸쳐 일관된 보호 프로필을 보장합니다.
지속적인 과부하가 발생하면 코일에서 생성된 자기력이 스프링 장력과 유체 저항을 극복하여 코어를 코일 안으로 완전히 끌어당깁니다. 철심이 자기장 속으로 이동함에 따라 회로의 자기 저항이 크게 감소합니다. 이는 자속을 집중시키고 증가시켜 외부 전기자를 당기기에 충분한 힘을 생성합니다. 전기자의 움직임으로 인해 기계식 래치가 즉시 작동하여 접점이 열리고 오류가 해결됩니다. 대규모 단락이 발생하는 경우 자력이 너무 강해서 아마추어를 즉시 잡아당겨 대시팟 지연을 완전히 우회하여 순간적으로 보호합니다.
배전 장치(PDU) 정격 용량을 100% 활용하면 엄청난 운영상의 이점을 얻을 수 있습니다. NEC(National Electrical Code)에서는 일반적으로 열로 인한 불필요한 트립을 방지하기 위해 연속 부하에 대해 열 차단기의 정격을 최대 용량의 80%로 낮추도록 요구합니다. 유압-자기 차단기는 열에 의존하지 않기 때문에 100% 연속 작동이 가능한 것으로 평가되는 경우가 많습니다. 정격 감소의 필요성을 제거함으로써 시설은 전력 인프라를 과도하게 프로비저닝하는 것을 방지합니다. 30A 회로는 전체 30A의 연속 전력을 안전하게 공급할 수 있어 배포된 모든 구리 케이블, 콘센트 및 업스트림 UPS 모듈에 대한 투자 수익을 극대화합니다.
최신 IT 장비는 시작 시 고유한 전력 문제를 안고 있습니다. 1U 서버로 가득 찬 랙의 전원을 동시에 켜면 전원 공급 장치의 내부 커패시터가 순간적으로 대량의 전류 스파이크를 끌어오는데, 이는 보통 정상 작동 부하의 5~10배에 해당합니다. 유압-자기 차단기는 이러한 일시적 시작 프로필에 맞게 선택할 수 있는 특정 트립 곡선(단기, 중간, 장기 지연)을 제공합니다. 이러한 정밀한 처리를 통해 정상적인 작동 서지로 인해 불필요한 가동 중지 시간이 발생하지 않는 동시에 실제 단락에 대해 신속하고 공격적인 보호 기능을 제공합니다.
데이터 센터 설정을 위한 유압식 자기 회로 차단기는 실제 전류에 의해 생성된 자기장에만 반응합니다. 이는 고조파로 인한 열 방출로 인한 잘못된 트립 취약성을 제거합니다. 차단기는 솔레노이드를 통해 흐르는 실제 RMS(Root Mean Square) 전류에 반응합니다. 이는 바이메탈 설계를 괴롭히는 국지적인 표피 효과 가열을 무시하여 고조파 열을 보상하기 위해 대형 분기 회로가 필요 없이 비선형 부하로 많이 채워진 랙이 온라인 상태를 유지하도록 보장합니다.
유압-자기 차단기를 재설정하는 작업 흐름은 기존 대안보다 훨씬 빠르고 안정적입니다. 열 차단기가 작동하면 바이메탈 스트립은 주변 온도로 냉각될 때까지 물리적 변형을 유지합니다. 즉시 재설정을 시도하면 핸들이 래치를 거부하는 "트립 프리" 상태가 됩니다. 유압-자기 차단기에는 열 요소가 없기 때문에 다운스트림 오류가 해결되면 즉시 전력이 복구될 수 있습니다. 필수 휴지 기간을 없애면 MTTR(평균 복구 시간)이 최소화되고 심각한 가동 중단 시 사고 해결이 가속화됩니다.
랙 공간은 매우 제한되어 있습니다. 유압-자기 차단기의 작은 설치 공간 덕분에 PDU 제조업체는 콘센트 수가 더 많은 고밀도, 로우 프로파일 0U 및 1U 랙 PDU를 설계할 수 있습니다. 열 차단기는 내부 열을 방출하고 인접한 차단기가 서로 예열되는 것을 방지하기 위해 더 큰 물리적 하우징이 필요합니다. 유압-자기 장치는 더 시원하게 작동하며 교차 가열 간섭 없이 서로 단단히 포장될 수 있습니다. 이러한 밀도 최적화는 랙 공간 활용도를 극대화하고 네트워크 케이블 연결 및 공기 흐름 관리를 위한 물리적 공간을 더 많이 확보하는 데 필요합니다.
데이터 센터는 진동이 심한 환경입니다. 대규모 CRAC 장치, 고RPM 서버 냉각 팬 및 백업 디젤 발전기는 지속적인 저주파 진동을 생성합니다. 유압 자기 차단기의 스프링 장착 자기 전기자는 이러한 환경 진동이나 낮은 수준의 지진 활동으로 인한 조기 기계적 트립의 위험을 완화합니다. 내부 래칭 메커니즘은 균형을 이루고 엄격한 스프링 장력 하에서 유지되므로 정상적인 시설 진동 중에 차단기가 안전하게 닫힌 상태를 유지하여 중요한 IT 부하에 대한 우발적인 전력 손실을 방지합니다.
다양한 환경 시나리오에서의 성능 지표는 유압-자기 기술의 우수성을 강조합니다. 과냉각 18°C 냉복도, 45°C 열기 통로 또는 GPU 클러스터 근처의 국지적 열 핫스팟 바로 위에서 작동하는 경우 유압-자기 차단기는 일관된 이동 임계값을 유지합니다. 열 차단기는 즉각적인 열 환경에 따라 상당한 차이를 나타내므로 엔지니어는 최악의 주변 온도 가정을 기반으로 복잡한 경감 곡선을 계산해야 합니다.
바이메탈 스트립의 물리적 마모에는 시간 경과에 따른 기계적 피로, 결정화 및 산화가 포함됩니다. 열 차단기가 가열되고 냉각될 때마다 금속은 팽창하고 수축하여 결국 물리적 특성을 변경하고 트립 지점을 낮추게 됩니다. 이와 대조적으로, 유압-자기 대시팟의 밀봉되고 품질이 저하되지 않는 특성은 장기적인 신뢰성을 보장합니다. 철심은 물리적인 금속 피로 없이 유체를 통해 이동하므로 차단기의 전체 작동 수명 주기 동안 일관된 성능을 제공합니다.
열 차단기의 개방형 아키텍처는 내부 접점과 바이메탈 요소를 환경 위험에 노출시킵니다. 직접 신선한 공기 냉각(자유 냉각)을 활용하는 시설에서는 공기 중 미립자, 습기 및 부식성 가스가 데이터 홀에 유입됩니다. 유압-자기 설계의 밀봉된 보호 인클로저는 이러한 오염 물질로부터 내부 접촉 표면을 보호합니다. 이 설계는 ISA-S71.04 G2 및 G3 심각도 수준과 같은 엄격한 환경 표준을 준수하여 유황이나 염분 공기로 인해 급격한 구성 요소 오류가 발생할 수 있는 까다로운 공냉식 시설에서 수명을 보장합니다.
유압-자기 장치는 대시포트 및 솔레노이드 어셈블리에 필요한 정밀 가공으로 인해 초기 조달 비용이 더 높습니다. 그러나 이 CapEx는 장기적인 OpEx 감소로 인해 빠르게 상쇄됩니다. 투자 수익은 불필요한 트립을 제거하고, 차단기 용량 감소에 대한 두려움 없이 열기 통로 작동 온도를 더 높게 허용하여 냉각 비용을 낮추고, 전력 인프라 과잉 프로비저닝의 필요성을 줄이는 데서 비롯됩니다. 완전히 활용되는 적은 수의 회로를 구입하는 것이 과도하고 저하된 회로를 구입하는 것보다 자본 효율적입니다.
운영 매개변수 | 열자기 차단기 | 유압-자기 차단기 |
|---|---|---|
온도 감도 | 높음(열이 크게 감소함) | 없음(전체 범위에서 안정적) |
고조파 내성 | 낮음(표피 효과 발열에 취약함) | 높음(자속에만 반응) |
사후 장애 재설정 | 필수 휴지 기간이 필요합니다. | 즉시 재설정 기능 |
연속 정격 부하 | 일반적으로 코드에 따라 80%로 감소됨 | 100% 정격 용량 활용도 |
부품 성능 저하 | 높음(시간 경과에 따른 바이메탈 피로) | 낮음(밀봉된 유체 및 스프링 역학) |
밀도 포장 | 열 방출을 위한 간격이 필요합니다. | 교차 가열 없이 단단히 포장 가능 |
시설 업그레이드 중에는 물리적 통합 매개변수를 주의 깊게 관리해야 합니다. 시설 관리자는 원격 전원 패널(RPP)을 개조하거나 맞춤형 랙 PDU를 주문할 때 간격, 장착 레일 호환성 및 터미널 정렬을 확인해야 합니다. 유압-자기 차단기는 기존 열 장치와 비교하여 깊이 프로파일이 다른 경우가 많습니다. 설계 단계에서 물리적 호환성을 보장하면 설치 지연을 방지하고 안전한 전기 연결을 보장하며 대형 분기 회로 배선에 필요한 굽힘 반경을 유지합니다.
부적절한 시간 지연 프로필을 선택하면 부적절한 보호나 방해가 되는 트립이 발생할 수 있습니다. 차단기 트립 곡선을 업스트림 UPS 출력 허용 오차 및 다운스트림 전원 공급 장치 특성과 일치시키려면 엔지니어링 프레임워크를 사용해야 합니다. 선택 오류를 완화하려면 엔지니어는 엄격한 평가 프로세스를 따라야 합니다.
배포 중인 특정 IT 하드웨어의 최대 돌입 전류 프로필을 분석합니다.
돌입 스파이크가 뼈대를 움직이지 않고 통과할 수 있도록 하는 지연 곡선(예: 지연 62 또는 지연 66)을 선택합니다.
선택한 곡선이 업스트림 UPS 버스의 전압 강하를 방지할 만큼 충분히 빠른 속도로 단락을 제거하는지 확인하십시오.
나중에 참조할 수 있도록 시설의 전기 단선 다이어그램에서 선택한 곡선을 문서화합니다.
조정된 시스템을 설계하면 랙 PDU의 오류가 먼저 발생하도록 보장됩니다. 이렇게 하면 오류가 RPP 또는 주 배전반으로 업스트림으로 퍼져 여러 랙에 걸쳐 광범위한 중단이 발생하는 것을 방지할 수 있습니다. 적절한 조정은 영향을 받은 특정 분기 회로에 대한 오류를 격리합니다. 엔지니어는 업스트림 전자 트립 장치에 대해 유압-자기 랙 차단기의 시간-전류 곡선을 오버레이하여 사용 가능한 모든 오류 전류 수준에서 곡선을 명확하게 구분해야 합니다.
UL 489(분기 회로 보호)와 UL 1077(보충 보호) 등급 간의 차이점을 이해하는 것은 협상할 수 없습니다. 시설 엔지니어는 데이터 센터 전력망 내에서 각 등급을 사용해야 하는 위치를 정확하게 정의해야 합니다. 1차 분기 회로 보호에는 UL 489 차단기가 필요하며 심각한 단락을 제거할 수 있습니다. UL 1077 차단기는 UL 489 장치가 이미 업스트림 분기를 보호하는 장비 내부의 보충 보호로만 허용됩니다. 잘못된 인증을 지정하면 전기 규정을 위반하고 시설 보험 정책이 무효화됩니다.
중력은 유체 대시포트를 통해 이동하는 내부 철심에 작용하여 유압-자기 차단기가 물리적 방향에 민감하게 만듭니다. 거꾸로 설치된 차단기는 중력이 자기장의 반대 방향으로 코어를 끌어당겨 시간 지연 곡선을 변경하게 됩니다. 제조업체 장착 사양 및 교정 조정을 엄격히 준수해야 합니다. PDU가 수평 장착용으로 설계된 경우 정확한 시간 지연 성능을 보장하려면 수평 작동을 위해 공장에서 차단기를 보정해야 합니다.
유압식 자기 회로 차단기는 현대 데이터 센터, 클라우드 컴퓨팅 시설, AI 클러스터 및 기타 중요 업무 인프라에서 선호되는 전원 보호 솔루션이 되었습니다. 온도에 무관한 성능, 우수한 고조파 내성, 100% 연속 전류 성능 및 신속한 오류 복구 기능을 통해 운영자는 시스템 가동 시간을 극대화하고 전력 활용도를 높이며 장기적인 운영 비용을 절감할 수 있습니다.
최고 수준의 배전 신뢰성을 보장하려면 다음 권장 사항을 고려하십시오.
연속 전류 정격, 트립 곡선 선택 및 고밀도 서버 환경과의 호환성을 기반으로 유압식 자기 회로 차단기를 평가합니다.
랙 PDU 및 배전 시스템 전반에 걸쳐 차단기 사양을 표준화하여 선택적 조정 및 유지 관리 효율성을 향상합니다.
배포하기 전에 UL, IEC 및 기타 적용 가능한 산업 표준을 준수하는지 확인하십시오.
실제 서버 로드 및 시작 조건을 사용하여 애플리케이션 테스트를 수행하여 장기적인 시스템 성능을 검증합니다.
회로 보호 기술 및 전력 분배 솔루션에 대한 광범위한 경험을 바탕으로 CHINEHOW는 유압 자기 회로 차단기, 열 회로 차단기, 로커 스위치 및 맞춤형 전기 보호 제품의 신뢰할 수 있는 글로벌 제조업체로 성장했습니다. 지속적인 연구 개발, 고급 제조 역량, 엄격한 품질 관리 시스템 및 국제적으로 인정받는 인증을 바탕으로 CHINEHOW는 전 세계적으로 데이터 센터, 통신, 재생 에너지, 산업 자동화, 운송, 해양 및 기타 미션 크리티컬 애플리케이션을 위한 안정적인 회로 보호 솔루션을 제공합니다.
고밀도 데이터 센터용으로 설계된 CHINEHOW는 혁신적인 기술과 수십 년간의 업계 전문 지식을 결합하여 고객이 전력 신뢰성을 향상시키고 전기 안전을 최적화하며 탄력적이고 미래 지향적인 배전 인프라를 구축할 수 있도록 지원합니다. 유압 자기 회로 차단기 부터 까다로운 전기 시스템을 위한 맞춤형 회로 보호 솔루션까지 CHINEHOW는 전문 엔지니어링 지원, 제품 맞춤화, 기술 컨설팅 및 신뢰할 수 있는 글로벌 애프터 서비스를 제공합니다.
답변: 기존 차단기는 전류로 인해 가열될 때 구부러지는 바이메탈 스트립을 사용합니다. 열기 통로의 주변 온도가 높으면 이 스트립이 예열되어 실제 정격보다 낮은 전류에서 차단기가 구부러지고 트립됩니다. 이러한 현상을 열 경감이라고 합니다.
A: 아니요. 열이 아닌 전류에 의해 생성된 자속으로 작동하기 때문에 최대 정격 작동 온도까지 정격 부하 용량의 100%를 유지하며 열 경감이 전혀 발생하지 않습니다.
A: 실리콘 오일은 대시팟 내부에서 댐퍼 역할을 합니다. 점도는 내부 철심이 움직이는 속도를 제어하여 정상적인 장비 시동 돌입 전류 중에 불필요한 트립을 방지하는 정확한 시간 지연을 제공합니다.
A: 고조파는 바이메탈 열 차단기에서 표피 효과 가열을 유발하여 차단기가 열에 반응하기 때문에 잘못된 트립을 발생시킵니다. 유압-자기 차단기는 실제 전류의 자기장에만 반응하므로 이러한 열 효과에 영향을 받지 않습니다.
답: 그렇습니다. 바이메탈 스트립이 정상 모양으로 돌아가기 위해 냉각 기간이 필요한 열 차단기와 달리 유압-자기 차단기는 열 요소가 없으며 결함 조건이 해결되면 즉시 재설정할 수 있습니다.
