온도 변화가 극심한 산업 환경은 불필요한 트립과 조기 장비 고장으로 인해 심각한 운영 영향을 받습니다. 표준 열 및 열자기 회로 차단기는 주변 온도에 크게 의존하여 작동합니다. 이로 인해 엔지니어는 복잡한 경감 계산을 수행해야 하며 가혹한 기후에서 예측할 수 없는 보호 위험이 발생합니다. 제어판이 직사광선 아래에 있거나 용광로 옆에 있으면 열 차단기가 정격 전류보다 훨씬 낮은 수준으로 작동하여 중요한 프로세스를 종료할 수 있습니다. 유압-자기 기술은 온도에 안정적인 회로 보호를 위한 확실한 솔루션을 제공합니다. 열 팽창이 아닌 자속에 의존함으로써 이러한 장치는 외부 열이나 추위에 관계없이 정확한 트립 지점을 유지합니다. 평가할 것입니다 . 열로 인한 고장을 제거하고 배전 네트워크를 안정화하려는 산업 엔지니어 및 조달 팀을 위한 최고의 유압식 자기 회로 차단기 애플리케이션 및 사양 기준을
온도 독립성: 유압-자기 회로 차단기(HMCB)는 주변 온도에 관계없이 100% 정격 전류를 전달하므로 열 경감이 필요하지 않습니다.
정밀 돌입 처리: 사용자 정의 가능한 유체 점도를 통해 정밀한 시간 지연 곡선이 가능하므로 돌입이 많은 산업용 모터 및 변압기의 불필요한 트립을 방지할 수 있습니다.
안전 트립 프리 설계: HMCB는 포지티브 트립 프리 메커니즘을 갖추고 있어 작동 핸들이 물리적으로 "ON" 위치에 있는 경우에도 과부하 또는 단락 중에 접점이 열리도록 보장합니다.

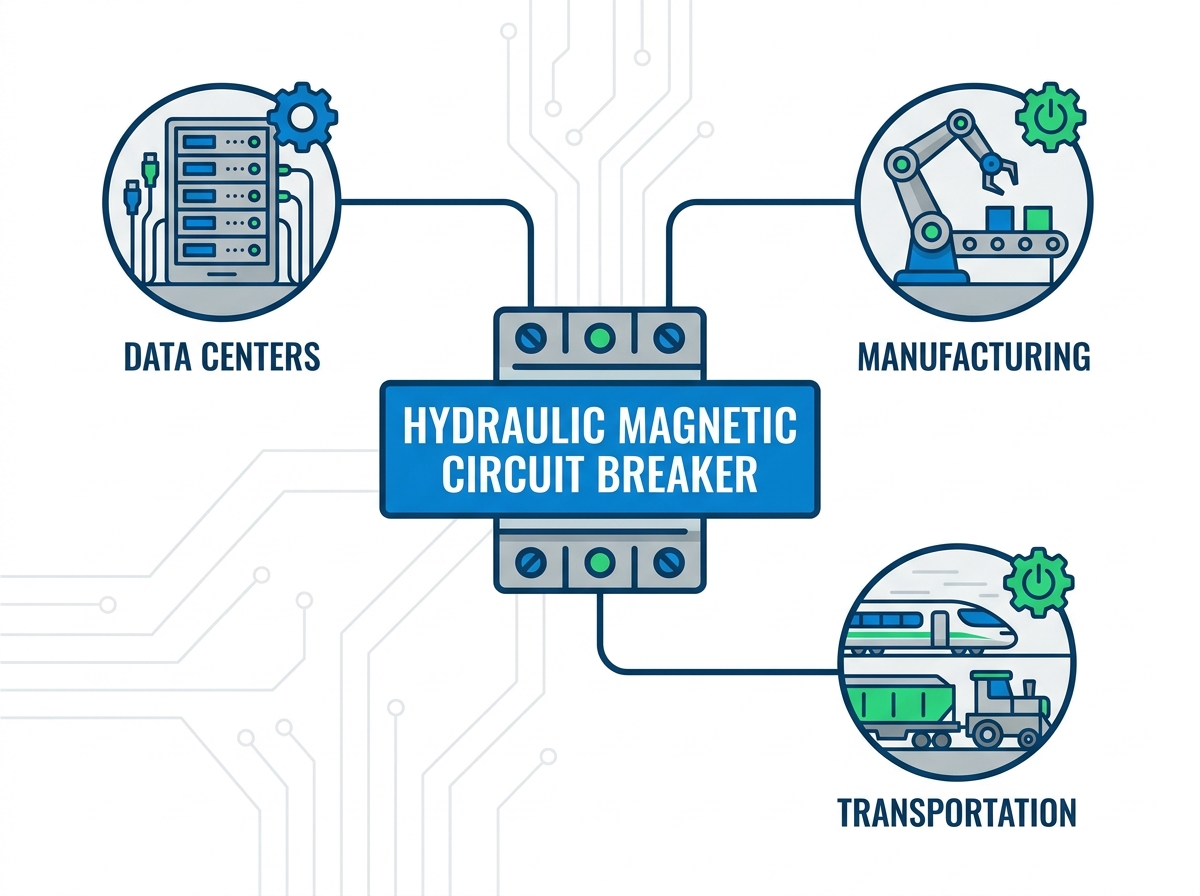

고신뢰성 분야: 가장 중요한 유압 자기 회로 차단기 응용 분야에는 환경 변동성이 보장되는 해양, 통신, 철도, 비상 전력 및 중공업이 포함됩니다.
방향 및 자기 제약: 열 차단기와 달리 HMCB는 중력에 민감하고 근접 유도 자기 간섭에 취약하므로 신중한 패널 레이아웃 계획이 필요합니다.
목차
유압-자기 회로 차단기는 표준 차단기와 근본적으로 다른 기계적 원리로 작동합니다. 이는 직렬 연결된 솔레노이드 코일을 통과하는 부하 전류에 의해 생성된 자속에 의존합니다. 트립 메커니즘을 작동시키기 위해 바이메탈 스트립의 가열 및 굽힘을 사용하지 않습니다. 이러한 기계적 차이는 현장에서 엄청난 운영상의 이점을 제공합니다. -40°C부터 +85°C까지 일관되고 흔들리지 않는 트립 포인트를 얻을 수 있습니다. 열자기 차단기와 관련된 정격 감소 페널티를 완전히 방지할 수 있습니다.
주변 온도가 50°C에 도달하는 보일러실에 50암페어 열 차단기를 설치하는 경우 해당 차단기는 35암페어에서 작동할 수 있습니다. 보상을 위해 차단기와 배선의 크기를 크게 해야 하므로 단락 보호 기능이 손상됩니다. HMCB는 이 문제를 해결합니다. 50암페어 HMCB는 20°C에서와 마찬가지로 85°C에서도 50암페어를 유지합니다. 이는 패널 디자인에 직접적인 영향을 미칩니다. 엔지니어는 제어판에서 훨씬 더 높은 밀도의 패키징을 달성할 수 있습니다. 더 이상 차단기 열 방출을 관리하기 위해 강제 공기 냉각, 환기 루버 또는 전략적 간격 요구 사항이 필요하지 않습니다.
HMCB 성능의 비결은 솔레노이드 코일 내부에 위치한 밀폐된 대시포트 튜브에 있습니다. 이 튜브에는 스프링 편향 철심과 일정량의 실리콘 오일이 들어 있습니다. 과부하가 발생하면 자기장이 유체를 통해 철심을 자극편 방향으로 끌어당깁니다. 유체 점도를 변경하면 과부하 조건에서 정확한 시간 지연이 결정됩니다. 제조업체는 조립 중 유체 특성을 간단히 변경하여 단기, 중간, 장기 및 특수 모터 시동 지연을 제공합니다.
열 차단기는 일시적인 스파이크 관리에 있어 매우 제한된 유연성을 제공합니다. 대형 유도 모터의 초기 돌입을 처리하기 위해 열 차단기를 위험할 정도로 큰 크기로 설정해야 하는 경우가 많습니다. HMCB를 사용하면 지연 곡선을 로드 프로필과 정확하게 일치시킬 수 있습니다. 코어는 10초 모터 시동 스파이크를 무시하고 오랜 지연 동안 두꺼운 유체를 통해 천천히 움직입니다. 그러나 대규모 단락이 발생하면 자속이 너무 강해서 유체 지연을 완전히 우회하여 즉시 전기자를 당겨 결함을 제거합니다.
산업 안전 표준은 완벽한 보호를 요구합니다. HMCB는 오류 상태에서 내부 접점에서 수동 작동 핸들을 분리하는 특수 기계적 연결 설계를 활용합니다. 과부하 보호는 활성 상태로 유지되며 절대적인 상태를 유지합니다. 수동 오버라이드 시도 중에도 인력과 자본 장비를 보호합니다.
선로에 데드 단락이 여전히 존재하는 동안 작업자가 트립된 차단기를 강제로 닫으려고 하면 내부 접점이 여전히 열려 있습니다. 핸들은 물리적으로 테이프로 고정되어 있거나 "ON" 위치에 고정되어 있지만 내부 메커니즘은 핸들에서 분리됩니다. 이를 통해 엄격한 안전 규정 준수를 보장하고 작업자 실수로 인한 치명적인 장비 화재를 예방할 수 있습니다.
HMCB는 공장에서 다양한 전기 시스템에 대해 정밀하게 교정될 수 있습니다. DC 배터리 뱅크, 표준 50/60Hz AC 그리드 전력 또는 특수 400Hz 고주파 애플리케이션에 대해 이를 지정할 수 있습니다. 항공우주, 해군, 군사 시스템에서는 변압기와 모터의 물리적 크기와 무게를 줄이기 위해 400Hz 전력을 자주 사용합니다. 표준 열 차단기는 고주파 와전류로 인해 어려움을 겪는 경우가 많지만 HMCB는 이를 쉽게 처리합니다.
단일 장치의 이중 주파수 또는 범용 정격은 장비 제조업체에게 뚜렷한 이점을 제공합니다. 기계 제조업체는 텍사스의 60Hz 시설 또는 독일의 50Hz 시설을 대상으로 하는 제어판에 동일한 범용 HMCB를 설치할 수 있습니다. 이는 글로벌 장비 제조업체의 재고 SKU를 대폭 줄입니다. 공급망을 단순화하고 창고 간접비를 줄이며 모든 수출 모델에 걸쳐 정확한 보호를 유지합니다.
애플리케이션 | 1차 환경 스트레스 | 주요 HMCB 장점 |
|---|---|---|
통신 및 데이터 센터 PDU | 높은 주변 열(열기 통로) | 열 경감 없음 |
해양 및 해양 시추 | 부식, 염수 분무, 열 | 완벽하게 밀봉된 대시팟 |
철도 및 차량 | 충격, 진동, 날씨 | 진동 방지 메커니즘 |
대형 모터 제어 센터(MCC) | 높은 돌입 전류 | 맞춤형 모터 시동 곡선 |
신재생에너지(태양광/BESS) | 높은 DC 아크 결함 위험 | 고급 DC 아크 소화 |
비상 발전기 및 발전기 세트 | 지속적인 엔진 진동 | 분리된 열 진동 디자인 |
정밀의료영상 | 자기/RF 간섭 | 매우 정확한 주행 임계값 |
고밀도 서버 랙 및 통신 정류기는 강력하고 집중된 열을 생성합니다. 원격 5G 셀 타워는 직사광선과 극한의 날씨에 직면해 있습니다. 이러한 환경에서는 중단 없는 전원 공급 장치 보호가 필요합니다. 시설 관리자는 촘촘하게 포장된 배전 장치(PDU)에서 열로 인한 방해가 발생하는 것을 전혀 용납하지 않습니다. 서버 랙이 100°F의 공기를 PDU로 직접 배출하면 열 차단기가 조기에 작동하여 중요한 네트워크 인프라를 중단시킵니다.
HMCB는 열 민감도 없이 정밀한 전류 모니터링을 제공합니다. 열기 통로 환경에서 명판 등급을 100% 유지합니다. 컴팩트한 모듈식 설계로 소중한 랙 공간도 최적화됩니다. 누적 열 축적으로 인해 성능이 저하될 염려 없이 1U 또는 2U 랙마운트 PDU에 수십 개의 HMCB를 나란히 쌓을 수 있습니다.
선박 발전기 패널과 추진기 제어 장치는 잔인하고 가혹한 조건에서 작동합니다. 내비게이션 시스템과 해양 장비 모터 제어장치는 극심한 습도, 지속적인 염수 분무 및 심각한 갈바닉 부식에 직면해 있습니다. 그들은 또한 엄청난 온도 변화를 견뎌냅니다. 선박 기관실 내부의 주변 열은 주갑판의 북극 외부 조건과 뚜렷한 대조를 이룹니다.
이러한 환경에서는 열 차단기가 빠르게 작동하지 않습니다. 바이메탈 스트립이 부식되고 극심한 엔진룸 열로 인해 지속적인 잘못된 트립이 발생합니다. HMCB가 이 문제를 해결합니다. 완벽하게 밀봉된 대시팟은 염분이 함유된 공기로 인한 내부 부식을 방지합니다. 엔진룸 주변 열에 관계없이 자기 작동이 완전히 안정적으로 유지됩니다. 빌지 펌프를 보호하는 100A 차단기는 선박이 얼어붙은 베링해에 있든 무더운 페르시아 만에 있든 상관없이 100A를 유지합니다.
견인력 제어 네트워크와 승객 HVAC 시스템에는 견고하고 안전한 보호가 필요합니다. 기관차의 신호 장비와 제동 시스템은 지속적인 물리적 움직임을 견뎌냅니다. 지속적인 충격, 심한 진동, 갑작스러운 충격에 대한 높은 내성이 필요합니다. 다양한 지리적 기후에 걸쳐 안정적인 운영은 교통 당국에게 필수입니다.
표준 차단기는 기차가 선로의 거친 부분에 부딪힐 때 물리적으로 덜거덕거리거나 잘못 작동할 수 있습니다. HMCB는 특수 충격 방지 전기자 설계와 내구성이 뛰어난 평형추를 활용하여 운송 중 잘못된 트립을 방지합니다. 시카고의 영하의 겨울 통근 노선부터 애리조나의 고온 사막 화물 노선까지 일관된 전기 성능을 얻을 수 있습니다.
산업용 컨베이어, 암석 분쇄기 및 고용량 유체 펌프는 시동 시 막대한 전력을 소비합니다. 스탬핑 프레스와 대형 압축기는 비슷한 전기적 문제를 야기합니다. 유도 모터 시동 중 대규모 돌입 전류를 관리하는 것은 플랜트 안정성에 매우 중요합니다. 이러한 과도 전류는 종종 몇 초 동안 최대 부하 전류의 8~12배에 도달합니다.
정상 상태 실행 모드에 필요한 엄격한 단락 보호 기능을 손상시키지 않으면서 이 대규모 스파이크를 처리해야 합니다. HMCB는 특정한 높은 돌입 시간-지연 곡선을 활용합니다. 대시팟의 걸쭉한 실리콘 오일은 초기 10초의 시작 스파이크를 무시합니다. 모터가 작동 속도에 도달하고 전류가 떨어지면 차단기는 모터 권선을 소손시킬 수 있는 지속적이고 낮은 수준의 과부하에 대해 매우 정확한 보호 기능을 제공합니다.
태양열 결합기 상자와 풍력 터빈 나셀은 외부 요소에 완전히 노출된 상태에서 작동합니다. BESS(배터리 에너지 저장 시스템)는 전력망 수요가 최고조에 달하는 동안 대규모 전력 전송을 처리합니다. 이러한 시스템은 높은 DC 전압과 극심한 실외 온도 변화를 처리해야 합니다. 원격 설치 위치로 인해 인클로저 수준 냉각 시스템이 부족한 경우가 많습니다.
DC 전류는 AC 전류처럼 0V를 넘지 않기 때문에 고전압 DC 회로를 차단하는 것은 매우 어렵습니다. 연속적인 호를 유지합니다. HMCB는 뛰어난 DC 아크 소화 기능을 제공합니다. 이들은 통합된 영구 자석을 사용하여 전기 아크를 특수 아크 슈트로 물리적으로 날려 플라즈마가 꺼질 때까지 플라즈마를 늘리고 냉각시킵니다. 또한 더운 사막 태양열 발전소에서 열 경감이 필요하지 않으므로 엔지니어는 케이블과 차단기의 크기를 패널 출력에 정확하게 맞출 수 있습니다.
대기 상용 발전기와 이동식 군용 전력 장치는 전력망 전력 공급이 중단되는 순간에도 안정적으로 시동되어야 합니다. 건설 현장 발전기 세트는 가혹한 현장 조건, 먼지 및 남용에 직면해 있습니다. 발전기 제어반을 설계할 때는 주변 엔진실의 높은 열을 완화해야 합니다. 또한 디젤 엔진 블록에서 발생하는 끊임없는 저주파 기계적 진동에 직면하게 됩니다.
HMCB는 트리핑 메커니즘에서 기계적 진동을 분리합니다. 대시팟 내부의 유체는 엔진 진동을 자연적으로 완충하는 역할을 하여 뼈대가 덜거덕거리는 것을 방지합니다. 발열 엔진 블록 바로 옆에 정확한 과전류 보호 임계값을 유지하여 여름철 정전 중에 디젤 엔진이 뜨거워진다는 이유로 주 차단기가 작동하지 않도록 합니다.
MRI 스캐너와 CT 시스템에는 완벽하고 깨끗한 전력 공급이 필요합니다. 고출력 X선 기계는 엄청난 순간 전력 버스트를 끌어내는 매우 민감한 구성 요소를 사용합니다. 이러한 임상 환경에서는 역치 드리프트에 대한 허용 오차가 없습니다. 사소한 과전류 이벤트로부터도 고감도 초전도 자석과 고전력 진공관을 보호해야 합니다.
즉각적인 자기 트립 기능은 절대적인 안전을 보장합니다. 유체 대시포트(순시 곡선)가 없는 HMCB를 선택하면 차단기는 전류가 정격을 초과하는 밀리초 단위로 트립됩니다. 주변 온도 민감도가 0이므로 병원의 HVAC 성능에 관계없이 정확한 안전 임계값을 적용합니다. 이를 통해 수백만 달러 규모의 임상 자산을 치명적인 전기 손상으로부터 보호합니다.
부하 유형을 올바른 지연 곡선에 일치시키면 불필요한 트리핑 없이 적절한 보호가 보장됩니다. 패널 사양을 확정하기 전에 오실로스코프 캡처를 사용하여 장비의 과도 전류 프로필을 분석해야 합니다. 유입 프로필을 추측하면 장비가 소진되거나 지속적인 재설정이 발생합니다.
즉각적(지연 없음): 과전류가 결함이 있는 매우 민감한 전자 장치, 반도체 보호 및 테스트 장비에 가장 적합합니다.
짧은 지연: 저항성 부하, 조명 회로, 가열 요소 및 약한 돌입 장비에 이상적입니다.
중간 지연: 혼합 유도성/저항성 부하, 표준 산업 기계 및 범용 시설 전원에 적합합니다.
긴 지연/모터 시작: 안정화하는 데 몇 초가 필요한 무거운 유도 모터, 대형 변압기 및 고반응 부하에 필요합니다.
차단기 기술 간의 작동 차이점을 이해하면 열악한 환경에 적합한 구성 요소를 지정하는 데 도움이 됩니다.
기술적인 매개변수 | 유압-자기(HMCB) | 열자기 | 솔리드 스테이트(전자) |
|---|---|---|---|
트립 메커니즘 | 솔레노이드/유체 대시팟 | 바이메탈 스트립 / 전자석 | 변류기/마이크로프로세서 |
주변 온도 효과 | 없음(안정적 -40°C ~ +85°C) | 상당함(경감 필요) | 최소(구성 요소에 따라 다름) |
유입 처리 | Fluid를 통해 고도로 맞춤화 가능 | 제한적/고정 곡선 | 프로그래밍 가능(전원 필요) |
외부 전원 요구 사항 | 아니요 | 아니요 | 예(제어 장치용) |
이동식 또는 중공업용 차단기를 지정하기 전에 충격 및 진동 저항에 대한 요구 사항을 평가하십시오. 군사 및 중공업 응용 분야에서는 MIL-PRF-55629 및 MIL-STD-202 표준을 준수해야 하는 경우가 많습니다. 이 테스트에서는 접점이 튕겨져 열리지 않도록 차단기에 극심한 물리적 학대를 가합니다.
특정 인클로저에 대한 IP(Ingress Protection) 등급을 평가합니다. 패널이 세척 절차에 노출되면 차단기 토글에 보호 부츠가 필요합니다. 차단기 자체 내부에 부식 방지 재료가 있는지 찾아보세요. 비철 내부 부품, 스테인레스 스틸 스프링 및 금도금 접점은 폐수 처리장이나 화학 정제소와 같은 부식성 환경에서 수명을 보장합니다.
필수 표준은 패널 설계와 전반적인 시설 안전을 규정합니다. 분기 회로 보호가 필요한 경우 UL 489 인증을 찾아보세요. 이를 통해 차단기는 기본 독립형 보호 장치로 작동할 수 있습니다. 보충 보호를 위해 UL 1077을 사용하십시오. 이는 차단기가 기계 내부의 특정 구성 요소를 보호하지만 업스트림에 UL 489 장치가 필요함을 의미합니다.
CSA C22.2 및 IEC 60947-2는 국제 배포에도 중요합니다. 세계적으로 인정받는 인증을 선택하면 전체 기계 설계에 영향을 미칩니다. 이는 국경을 넘어 OEM 산업 장비의 수출을 단순화하여 통관 지연을 방지하고 현지 전기 검사관이 설치를 즉시 승인하도록 보장합니다.
내부 철심은 대시팟 내부의 실리콘 오일을 통해 수직으로 움직입니다. 중력은 이 움직임에 직접적인 영향을 미칩니다. 차단기를 거꾸로, 수평으로 또는 이상한 각도로 장착하면 설계된 트립 특성이 변경됩니다. 중력은 자기력을 돕거나 저항하여 시간 지연을 변경합니다.
이는 패널 레이아웃 중에 심각한 위험입니다. 제조업체 장착 사양을 엄격히 준수해야 합니다. 이는 일반적으로 수직이며 ON일 경우 토글이 위로 움직이고 OFF일 경우 아래로 움직입니다. 공간 제약으로 인해 수직이 아닌 장착이 불가피한 경우 특정 작동 각도에 대해 공장에서 보정된 차단기를 지정해야 합니다. 제조업체가 제공한 수정 계수를 적용하여 예상 부하를 조정할 수도 있습니다.
HMCB는 넓은 작동 대역에서 매우 안정적인 상태를 유지합니다. 그러나 -40°C 이하의 극심한 추위는 유체 역학에 물리적 위험을 초래합니다. 표준 실리콘 오일은 이러한 극단적인 음의 온도에서 걸쭉해지고 겔화될 수 있습니다. 이로 인해 코어 움직임이 크게 느려지고 과부하 시 트립 시간이 길어져 결함이 너무 오래 지속될 수 있습니다.
북극 배치, 고고도 항공 또는 급속 냉동 보관 시설을 위한 특수 저온 유체를 지정해야 합니다. 제조업체는 -60°C까지 일관된 점도를 유지하는 항공 등급 합성 유체로 대시팟을 채울 수 있습니다. 이는 대시팟 메커니즘이 결빙 환경에 관계없이 필요한 시간 지연 공차 내에서 작동하도록 보장합니다.
유압식 자기 회로 차단기는 온도 변동, 높은 돌입 전류, 진동, 습도 및 까다로운 작동 조건이 전기 시스템 신뢰성에 영향을 미칠 수 있는 열악한 환경에서 작동하는 산업에 이상적인 회로 보호 솔루션이 되었습니다. 온도에 독립적인 성능, 사용자 정의 가능한 트립 곡선 및 긴 서비스 수명은 엔지니어가 장비 보호를 개선하고 유지 관리 비용을 절감하며 광범위한 산업 응용 분야에서 시스템 가동 시간을 극대화하는 데 도움이 됩니다.
최상의 보호 성능을 얻으려면 다음 권장 사항을 고려하십시오.
특정 부하 특성, 돌입 전류 프로필 및 애플리케이션의 작동 환경을 기반으로 유압식 자기 회로 차단기를 선택하십시오.
글로벌 산업 시장에서 안전하고 안정적인 작동을 보장하기 위해 국제 표준 및 인증 준수 여부를 확인하세요.
정확한 트립 성능을 유지하려면 장비 설계 시 장착 방향 및 환경 조건을 확인하십시오.
장기적인 안정성을 최적화하기 위해 대규모 배포 전에 실제 작동 조건에서 애플리케이션 테스트를 수행합니다.
회로 보호 기술 및 전기 부품 제조에 대한 광범위한 전문 지식을 갖춘 CHINEHOW는 유압 자기 회로 차단기, 열 회로 차단기, 로커 스위치 및 맞춤형 전기 보호 솔루션의 신뢰할 수 있는 글로벌 공급업체가 되었습니다. 지속적인 혁신, 첨단 연구 개발, 정밀 제조 및 엄격한 국제 품질 관리 시스템을 바탕으로 CHINEHOW는 전 세계 통신, 산업 자동화, 재생 에너지, 해양, 철도, 의료 장비 및 기타 핵심 산업 분야에 신뢰할 수 있는 제품을 제공합니다.
까다로운 산업용 응용 분야를 위한 부터 유압식 자기 회로 차단기 복잡한 전기 시스템을 위한 맞춤형 회로 보호 솔루션에 이르기까지 CHINEHOW는 포괄적인 엔지니어링 지원, 제품 맞춤화, 기술 컨설팅 및 반응이 빠른 글로벌 애프터 서비스를 제공합니다. CHINEHOW는 첨단 기술과 수년간의 업계 경험을 결합하여 고객이 전기 안전을 개선하고 장비 신뢰성을 높이며 효율적이고 탄력적이며 미래 지향적인 배전 시스템을 구축할 수 있도록 지원합니다.
A: 아니요. 유압-자기 회로 차단기는 열이 아닌 자속을 기반으로 작동합니다. 주변 온도 변동에 관계없이 정격 전류를 100% 전달하므로 경감 계산이 필요하지 않습니다.
A: 제조업체가 특별히 보정하지 않는 한 권장되지 않습니다. 내부 대시팟 메커니즘은 중력에 의존합니다. 방향을 변경하면 이동 시간 특성이 변경됩니다.
A: 대시팟 내부에는 특정 실리콘 오일 점도가 사용됩니다. 이는 맞춤형 시간 지연을 생성하여 차단기가 지속적인 과부하로부터 보호하면서 짧은 시작 스파이크를 무시할 수 있도록 합니다.
답: 그렇습니다. 많은 HMCB는 고급 DC 아크 소화 기능을 갖추고 있습니다. 이 제품은 통합 영구 자석을 사용하여 아크 슈트 내에서 안전하게 고전압 DC 아크를 유도하고 소멸시킵니다.
A: 차단기는 여전히 작동합니다. HMCB는 과부하 또는 단락 시 외부 핸들에서 내부 접점을 기계적으로 분리하는 트립 프리 안전 메커니즘을 갖추고 있습니다.
