업무상 중요한 전기 시스템은 특히 극한 또는 변동하는 주변 온도에 노출된 환경에서 불필요한 트립으로 인해 심각한 작동 위험에 직면합니다. 기존의 열자기 차단기는 내부 열 발생에 의존하여 작동합니다. 이러한 근본적인 종속성은 상당한 엔지니어링 제한을 초래합니다. 이는 현장 기술자와 시스템 설계자가 시스템을 온라인 상태로 유지하기 위해 구성 요소를 과도하게 지정하고 복잡한 온도 감소 공식을 적용하도록 강요합니다. 결과적으로 정밀한 회로 보호가 손상되어 민감한 장비가 실제 결함에 취약해집니다. 유압식 자기 회로 차단기는 이러한 특정 현장 문제를 직접적으로 해결합니다. 이는 온도에 완전히 독립적이고 고도로 맞춤화 가능한 보호 메커니즘을 제공합니다. 작동 신뢰성, 정확한 트립 지점 및 즉각적인 재설정 기능이 절대로 타협할 수 없는 열악한 환경에는 이 특정 기술이 필요합니다. 우리는 이 기계 시스템의 작동 방식, 핵심 현장 이점, 특정 산업 응용 분야에 적합한 장치를 지정하는 데 필요한 기술 프레임워크를 정확하게 분석할 것입니다.
온도 독립성: 유압식 자기 차단기는 주변 온도 변동에 관계없이 정격 전류를 100% 전달하므로 경감 계산이 필요하지 않습니다.
사용자 정의 가능한 트립 곡선: 유체로 채워진 대시팟 설계를 통해 시간 지연을 정밀하게 조정할 수 있으며 과부하 보호 기능을 희생하지 않고도 특정 돌입 전류를 수용할 수 있습니다.
즉각적인 재설정 기능: 트립 후 냉각 기간이 필요한 열 차단기와 달리 유압 자기 변형은 오류가 해결되면 즉시 재설정될 수 있습니다.
목차
이 보호 기술의 핵심은 직렬 연결된 전자기 코일에 의존합니다. 부하 전류는 정상 작동 중에 이 견고한 코일을 통해 직접 흐릅니다. 전류가 구리 권선을 통과하면 활성 부하에 정비례하는 자속이 생성됩니다. 표준 작동 조건에서는 정밀하게 보정된 스프링이 내부 뼈대를 열린 상태로 유지합니다. 물리적 자기 회로는 가공된 요크, 폴 피스 및 전기자 어셈블리 자체로 구성됩니다. 이러한 금속 구성 요소는 함께 작동하여 자기장을 집중시키고 집중시킵니다. 전류가 지정된 정격 한계 내에서 유지되면 생성된 자기력은 기계적 스프링 장력을 극복하기에 충분하지 않습니다. 회로는 닫힌 상태로 유지되고 전력은 중단 없이 흐릅니다.
특수 유압식 대시포트 메커니즘은 중간 정도의 과부하 시 의도적인 시간 지연을 제어합니다. 이 구성 요소는 특정 등급의 실리콘 오일로 완전히 채워진 내부 황동 또는 비자성 실린더를 특징으로 합니다. 이 유체조 내부에는 이동식 철심과 전용 리턴 스프링이 있습니다. 실리콘 오일의 특정 점도는 철심 운동의 정확한 속도를 결정합니다. 적당한 과부하가 발생하면 증가된 자기장이 유체를 통해 코어를 천천히 끌어당깁니다. 이는 기계적 시간 지연을 생성하여 일시적인 모터 시동이나 커패시터 충전 서지로 인한 불필요한 트립을 방지합니다. 극심한 온도 변화에 따라 유체 점도가 약간 변합니다. 이 차이는 시간 지연 기간에 미미한 영향을 미칩니다. 그러나 최소 트립 전류나 차단기의 100% 유지 용량은 변경되지 않습니다.
트리핑 역학은 전기적 결함 유형에 따라 크게 다릅니다. 지속적인 과부하 상태에서 과전류는 실리콘 유체를 통해 철심을 폴 피스 쪽으로 천천히 끌어당깁니다. 이러한 물리적 움직임은 내부 공극을 줄이고 자기 저항을 증가시킵니다. 결국 자기력은 뼈대를 끌어당기고 기계적 걸쇠를 작동시킬 만큼 강해집니다. 데드 단락은 완전히 다른 기계적 반응을 생성합니다. 대규모 고장 전류는 순간적으로 압도적인 자기력을 생성합니다. 이 힘은 코어의 위치에 관계없이 뼈대를 즉시 끌어당기기에 충분합니다. 래치를 당기고 유체 지연을 완전히 우회하여 밀리초 만에 회로를 차단하여 치명적인 와이어 용해 또는 화재를 방지합니다.
트립 전류 안정성은 현장에서 이 두 가지 서로 다른 기술을 분리합니다. 열자기 차단기는 전적으로 주변 온도에 따라 트립 포인트가 이동합니다. 뜨거운 발전기실은 트립 임계값을 낮추어 조기 정지를 초래하는 반면, 얼어붙은 실외 패널은 이를 높여 전선 손상 위험이 있습니다. 유압식 자기 회로 차단기는 외부 열이나 추위에 관계없이 일정하고 평평한 트립 지점을 유지합니다. 전력 손실은 또 다른 중요한 현장 요인입니다. 유압-자기 설계는 열 차단기에 사용되는 고저항 바이메탈 스트립에 비해 내부 저항이 현저히 낮은 것이 특징입니다. 이는 밀폐되고 조밀하게 포장된 제어반 내에서 열 발생을 직접적으로 줄여줍니다. 트리핑 임계값은 기계적으로도 다릅니다. 유압 자기 장치는 정격 전류를 정확히 100% 유지하며 일반적으로 125%~135% 사이에서 안정적으로 작동합니다.
중장비 시동은 정기적으로 대규모 돌입 전류를 생성합니다. 열 차단기는 이러한 일시적인 스파이크를 무시하기 위해 물리적 열 질량에 의존합니다. 이 접근 방식은 매우 일관성이 없습니다. 이는 전적으로 차단기 자체의 기존 열 이력에 따라 달라집니다. 차단기가 정상 부하를 전달하여 이미 따뜻해진 경우 표준 모터 돌입으로 인해 종종 불쾌한 트립이 발생합니다. 유압식 자기 차단기는 기계적 유체 역학을 통해 돌입을 처리합니다. 특정 유체 점도를 사용하여 시간 지연 곡선을 정확하게 매핑합니다. 엔지니어는 이러한 특정 곡선을 알려진 모터, 변압기 또는 용량성 부하 돌입 프로파일과 일치시킵니다. 이는 전반적인 과부하 보호를 손상시키지 않으면서 안정적인 장비 시동을 보장합니다.
시스템 복구 속도는 중요한 애플리케이션의 운영 가동 시간을 결정합니다. 트립된 열 바이메탈 요소에는 토글을 재설정하기 전에 필수 물리적 냉각 기간이 필요합니다. 너무 일찍 재설정하려고 하면 뜨거운 바이메탈이 즉시 다시 작동하게 됩니다. 이는 시스템 복원을 지연시키고 유지 관리 직원을 좌절시킵니다. 유압식 자기 차단기는 즉각적인 기계적 재설정 기능을 제공합니다. 트립 메커니즘을 작동하기 위해 열에 의존하지 않기 때문에 냉각 기간이 필요하지 않습니다. 다운스트림 전기 결함을 해결하면 차단기를 즉시 재설정할 수 있습니다. 이러한 기계적 이점은 통신 허브 및 해양 선박과 같은 위험이 높은 환경에서 가동 중지 시간을 크게 줄여줍니다.
기술적인 매개변수 | 유압식 자기 차단기 | 열자기 차단기 | 전자 트립 장치(ETU) |
|---|---|---|---|
트립 포인트 온도 감도 | 없음(평탄한 정격 전류 곡선) | 높음(수동 용량 감소 필요) | 최소(내부 센서로 제어) |
내부 전력 손실(열 방출) | 매우 낮음 | 높음(바이메탈 소자 저항) | 보통의 |
재설정 지연 | 0(즉시 기계적 재설정) | 중요(휴식 필요) | 제로(즉시 전자 재설정) |
진동 내성 | 보통(방향 인식 필요) | 높은 | 매우 높음 |
정격 전류를 정확히 100% 전달할 수 있는 능력이 주요 엔지니어링 성공 기준입니다. 절대적인 확신을 가지고 20A 연속 부하에 대해 20A 차단기를 지정할 수 있습니다. 인클로저의 내부 열 상승이나 주변 조건을 고려할 필요가 없습니다. 실외 NEMA 인클로저의 태양광 부하는 차단기의 실제 성능과 전혀 관련이 없습니다. 이는 전기 엔지니어링 프로세스를 엄청나게 단순화합니다. 이는 열 경감 차트와 관련된 추측과 책임을 제거합니다. 도면에 지정한 보호 수준을 정확하게 달성하여 불필요하고 큰 안전 여유를 확보하지 않고도 최적의 장비 성능을 보장합니다.
불필요한 트립은 현장 작업을 방해하고 시설 생산성을 손상시킵니다. 트리핑 방정식에서 주변 열을 제거하면 시스템 가동 시간이 즉시 안정화됩니다. 가혹하고 원격이거나 조건이 없는 환경은 더 이상 전기 신뢰성을 좌우하지 않습니다. 110°F의 여름날에도 펌프장이 조기에 폐쇄되지는 않습니다. 차단기는 실제 측정된 전기 결함에만 반응합니다. 이러한 기계적 정밀도는 민감한 산업 프로세스를 보호하고 지속적인 제조 공장이나 원격 데이터 처리 시설에서 비용이 많이 들고 설명할 수 없는 중단을 방지합니다.
밀도가 높은 배전반에서는 전기 효율성이 매우 중요합니다. 유압식 자기 차단기는 접점과 코일 전반에 걸쳐 매우 낮은 내부 저항을 제공합니다. 이로 인해 장치 자체의 전력 손실이 최소화됩니다. 전력 손실이 감소한다는 것은 패널 인클로저 내부의 열 발생이 현저히 줄어든다는 것을 의미합니다. 내부 캐비닛 온도가 낮아지면 PLC, 전원 공급 장치 등 인접한 민감한 전자 부품의 작동 수명이 연장됩니다. 또한 전체 인클로저에 대한 활성 냉각 요구 사항도 줄어듭니다. 이러한 효율성 향상은 보다 안정적이고 신뢰할 수 있으며 발열이 적은 배전 시스템에 직접적으로 기여합니다.
이 차단기의 내부 기계 설계는 광범위한 현장 맞춤화를 수용합니다. 원격 모니터링을 위해 보조 스위치와 경보 접점을 폴 어셈블리에 직접 통합할 수 있습니다. 이중 코일 구성을 통해 원격 트립 및 표준 과전류 트립 기능이 단일 소형 장치에 존재할 수 있습니다. 션트 트립은 화재 경보 또는 비상 정지와 관련된 비상 정지 기능을 제공합니다. 이러한 액세서리 옵션을 사용하면 복잡한 제어 및 모니터링 체계가 가능해집니다. 엔지니어는 DIN 레일에 외부 계전기나 부피가 큰 접촉기를 추가하지 않고도 정확한 SCADA 시스템 요구 사항을 충족하도록 회로 보호 전략을 맞춤화할 수 있습니다.

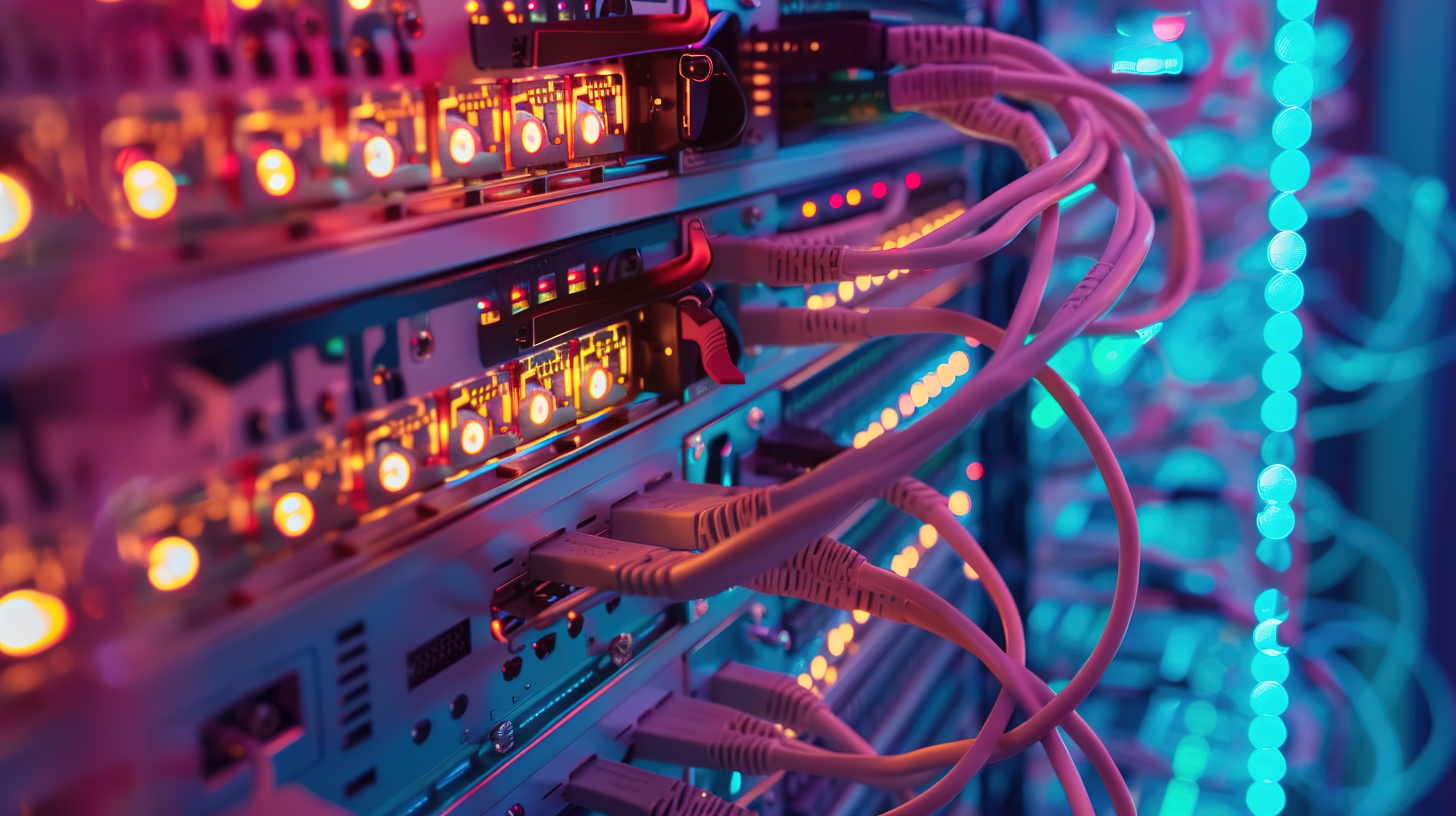

고밀도 서버 랙에는 완벽하고 중단 없는 전력 분배가 필요합니다. 데이터 센터의 내부 캐비닛 온도는 IT 처리 부하 및 HVAC 냉각 주기에 따라 크게 변동됩니다. 유압식 자기 회로 차단기는 이러한 정확한 환경의 배전 장치(PDU)에 완벽하게 적합합니다. 서버 배기열이 패널에 직접 불어와도 정밀한 과전류 보호를 유지합니다. 이를 통해 중요한 네트워크 인프라의 최대 가동 시간을 보장하고 열로 인한 불필요한 트립으로 인한 계단식 랙 오류를 방지합니다.
해양 선박 및 해양 시추 플랫폼은 전기 장비에 대한 극심한 환경 문제를 제시합니다. 선박 엔진실은 강렬하고 갇힌 열을 발생시키는 반면, 실외 데크 인클로저는 극한의 날씨, 염수 분무 및 직접적인 태양광 부하에 직면합니다. 유압식 자기 차단기는 이러한 구역에서 탁월한 성능을 발휘합니다. 그들은 엔진룸에서 북극 공기까지의 주변 온도 변화를 완전히 무시합니다. 또한 많은 특정 모델은 엄격한 해양 발화 방지 표준을 준수합니다. 따라서 폭발성 연료 가스가 존재할 수 있는 빌지 구역에서 사용하기에 안전하며 선박 안전과 운영 연속성을 보장합니다.

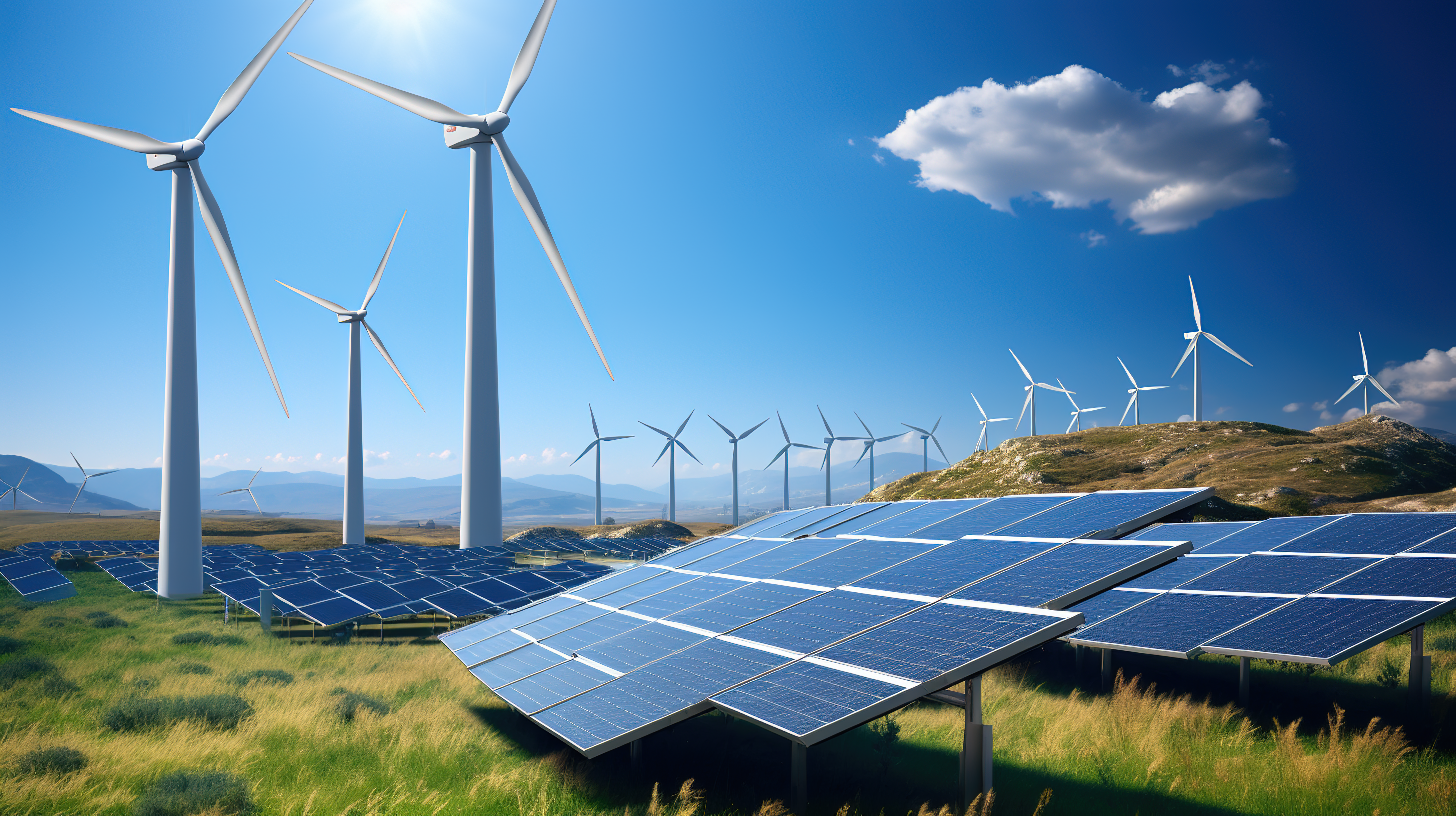

유틸리티 규모의 태양광 및 풍력 설비는 원격의 에어컨이 없는 실외 인클로저에 크게 의존합니다. 태양광 결합기 박스와 배터리 에너지 저장 시스템(BESS)은 한낮의 태양부터 영하의 밤까지 엄청난 온도 변화를 겪습니다. 아크 결함 및 장비 손상을 방지하려면 정확한 DC 회로 보호가 필수입니다. 유압식 자기 차단기는 열 부하 감소 없이 일관되고 안정적인 DC 보호 기능을 제공합니다. 대규모 배터리 뱅크와 광전지 어레이의 고유한 결함 특성을 처리하여 모든 기후에서 안전하고 효율적인 재생 에너지 생성을 보장합니다.
방어 시스템과 대형 운송 네트워크에는 견고하고 안전한 신뢰성이 필요합니다. 철도 기관차와 운송 차량은 예측할 수 없는 광범위한 온도 범위에서 작동합니다. 또한 운송 중에 지속적으로 높은 충격과 진동 프로필을 경험합니다. 관성 휠과 함께 적절하게 지정된 경우 유압식 자기 차단기는 이러한 정확한 요구 사항을 충족합니다. 무거운 견인 모터와 섬세한 보조 시스템 모두에 정밀한 과전류 보호 기능을 제공합니다. 극한의 물리적 조건에서도 안정적인 성능을 제공하므로 장비 고장이 용납되지 않는 군용 및 항공우주 응용 분야에서 신뢰할 수 있는 표준 선택이 됩니다.
올바른 차단기를 지정하는 것은 회로의 하드 전기 매개변수를 정의하는 것부터 시작됩니다. 특정 시스템의 최대 작동 전압을 결정하십시오. 이는 산업용 모터의 경우 최대 480V의 AC일 수 있고 배터리 플랜트의 경우 최대 125V 이상의 DC일 수 있습니다. 다음으로 부하에 필요한 정확한 연속 전류 정격을 설정합니다. 마지막으로 필요한 단락 차단 용량(AIC)을 평가합니다. 이 임계 등급은 차단기가 치명적인 물리적 손상을 입거나 아크 플래시 화재를 일으키지 않고 그리드에서 사용 가능한 최대 결함 전류를 안전하게 제거할 수 있도록 보장합니다.
시간 지연 곡선은 특정 부하 프로필과 완벽하게 일치해야 합니다. 곡선 1은 순간적이거나 매우 짧은 지연을 제공합니다. 제로 딜레이가 요구되는 고감도 전자 장비 및 반도체 보호에만 사용하십시오. 곡선 2는 짧은 지연을 제공합니다. 범용 시설 배선, 저항 가열 요소 및 저돌입 전자 장치에 적합합니다. 곡선 3은 혼합 부하와 약한 유도성 부하를 위해 설계된 중간 지연을 제공합니다. 곡선 4는 긴 지연을 제공합니다. 대규모 시동 스파이크가 예상되고 정상인 높은 돌입 모터, 대형 변압기 및 중공업 기계에 대해 특별히 지정하십시오.
물리적 통합에는 인클로저에 적합한 폼 팩터를 선택해야 합니다. 특정 패널 설계에 맞는 모듈식 장착 스타일을 평가하십시오. 옵션에는 표준 DIN 레일, 패널 또는 전면 장착, 스냅인, PCB 장착 및 텔레콤 랙용 플러그인 총알 단자가 포함됩니다. 다중 위상 시스템의 경우 다중 극 구성을 고려하십시오. 일반적인 트립 메커니즘은 1극 구성을 4극 구성에 물리적으로 연결합니다. 이를 통해 단일 오류 시 모든 위상이 동시에 트립되어 고가의 3상 모터 및 다운스트림 장비에 대한 심각한 단상 손상을 방지할 수 있습니다.
규정 준수는 기본 안전성과 성능을 보장합니다. 특정 지역 및 산업에 대한 중요한 평가 차원을 나열하십시오. 엄격한 분기 회로 보호를 위해서는 UL 489를, 가전제품 내 보충 보호를 위해서는 UL 1077을 찾아보세요. 산업용 애플리케이션에는 IEC 60947-2 또는 EN 60934 준수가 필요한 경우가 많습니다. 해양 사용에는 엔진 공간의 점화 보호를 위한 UL 1500이 필요합니다. 국방 애플리케이션에는 MIL-PRF-55629와 같은 엄격한 Mil-Spec 인증이 필요합니다. 이러한 정확한 인증을 확인하면 차단기가 엄격하고 독립적인 테스트 표준을 충족하는지 확인할 수 있습니다.
내부 철심은 수직 튜브 내부의 유체를 통해 이동합니다. 차단기를 비표준 각도로 장착하는 경우 중력으로 인해 트립 시간이나 트립 임계값이 변경될 수 있습니다. 수평으로 또는 거꾸로 장착하면 코어에 대한 물리적 저항이 변경됩니다. 이러한 현장 위험을 완화하려면 제조업체 방향 경감 차트를 참조하세요. 일반적으로 장착 각도에 따라 트립 전류가 5%~10% 변동합니다. 또는 모바일 장비의 범용 장착을 위해 특별히 설계된 스프링 장착 중력 보상 설계를 지정하십시오.
극심한 기계적 충격으로 인해 밸런스드 아마추어가 조기에 작동될 수 있습니다. 이는 중장비, 광산 분쇄기 또는 철도 응용 분야에서 알려진 위험입니다. 이를 완화하려면 충격 및 진동 등급이 높은 차단기를 지정하십시오. 기계식 관성 완충 장치나 견고한 래칭 메커니즘이 장착된 장치를 찾으십시오. MIL-PRF-55629와 같은 엄격한 표준 준수를 보장합니다. 올바른 선택은 실제 전기적 결함이 아닌 물리적 충격으로 인한 성가신 트립을 방지합니다.
-40°C 이하의 극한 영하 환경에서는 표준 실리콘 오일 점도가 크게 증가합니다. 이는 가벼운 과부하 동안 유체를 두껍게 만들고 시간 지연 곡선을 연장시킵니다. 차단기는 여전히 작동하지만 지정된 것보다 시간이 오래 걸립니다. 이를 완화하려면 특수 저온 유체 제제를 선택하십시오. 제조업체는 극저온에서도 예측 가능한 시간 지연 창을 유지하여 북극 조건이나 고도가 높은 설치에서 일관된 보호를 보장하기 위해 이러한 특정 유체를 제공합니다.
열자기 차단기는 온도가 안정적으로 유지되는 통제된 표준 상업 환경에 충분합니다. 그러나 유압식 자기 회로 차단기는 온도 변화가 심하고 신뢰성이 높은 산업, 해양 및 통신 응용 분야를 위한 최종 엔지니어링 선택으로 남아 있습니다. 열경감 부담 없이 정밀한 보호를 보장합니다.

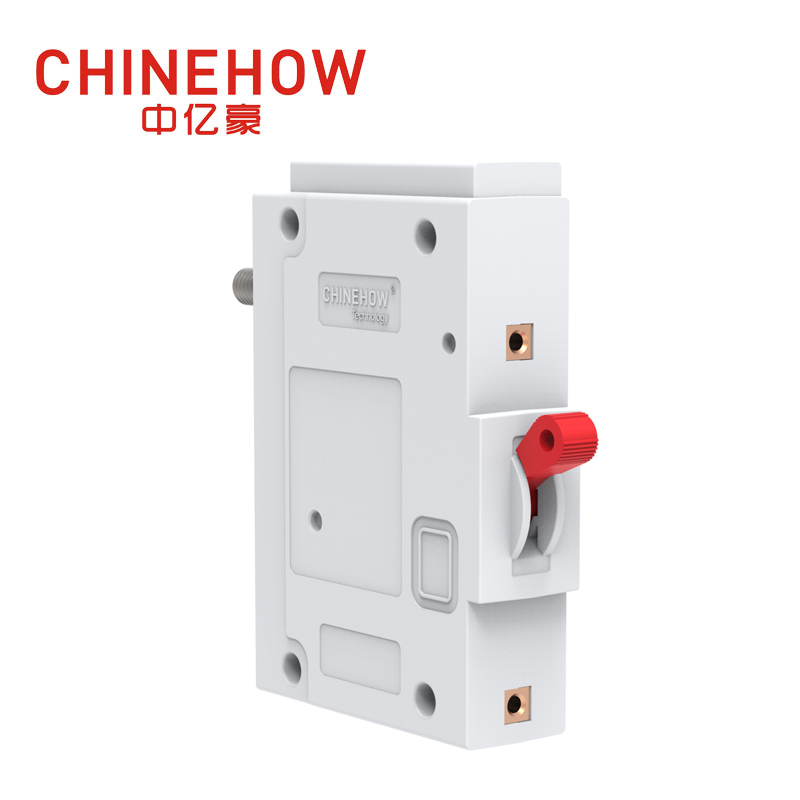

CHINEHOW는 산업 장비, 통신, 배전, 해양 시스템 및 기타 까다로운 전기 애플리케이션을 위한 안정적인 회로 보호 제품을 제공합니다. 이 솔루션은 고객이 까다로운 환경 조건에서 정확한 과전류 보호, 안정적인 성능 및 신뢰할 수 있는 작동을 달성할 수 있도록 설계되었습니다.
현재 전기 패널을 감사하여 높은 주변 온도와 직접적으로 관련된 성가신 트립을 식별하십시오.
장비의 특정 돌입 전류 프로필을 매핑하여 안정적인 시동에 필요한 정확한 시간 지연 곡선을 선택하세요.
인클로저의 장착 방향을 확인하고 수직 장착이 불가능한 경우 중력 보상 차단기를 선택하십시오.
지정된 모든 차단기가 특정 산업 부문에 필요한 올바른 UL, IEC 또는 Mil-Spec 인증을 받았는지 확인하세요.
A: 아니요. 유압식 자기 차단기는 온도에 전혀 영향을 받지 않습니다. 정격 전류의 100%를 전달하며 주변 온도나 저온에 관계없이 지정된 임계값에서 트립됩니다.
A: 전기적 결함이 해결되면 즉시 재설정할 수 있습니다. 열 차단기와 달리 래칭 전에 물리적 냉각 기간이 필요한 바이메탈 스트립이 없습니다.
A: 표준 모델은 중력에 민감하므로 이동 시간이 5~10% 정도 변경될 수 있습니다. 수직이 아닌 장착 용도에 대해서는 정격 감소 차트를 참조하거나 중력 보상 모델을 지정해야 합니다.
A: 실리콘 오일은 내부 철심의 이동 속도를 제어합니다. 이는 적당한 과부하 중에 의도적인 기계적 시간 지연을 생성하여 정상적인 모터 돌입 전류로 인한 불필요한 트립을 방지합니다.
답: 그렇습니다. 이 제품은 재생 에너지 설비에서 일반적으로 변동하는 실외 온도에서 정확하고 정격 감소되지 않은 보호 기능을 제공하므로 DC 애플리케이션에 매우 효과적입니다.
A: 곡선을 특정 로드 프로필과 일치시키세요. 민감한 전자 장치에는 짧은 지연을 사용하고, 일반 배선에는 중간 지연을 사용하고, 돌입량이 많은 모터 및 무거운 변압기에는 긴 지연을 사용하십시오.
