고밀도 5G 네트워크와 엣지 컴퓨팅 인프라의 배포로 인해 원격 장비 인클로저가 열 및 공간적 한계에 도달하게 되었습니다. 이는 기존 열 회로 보호의 취약점을 드러냅니다. 실외 기지국과 밀집된 서버 랙의 온도 변동으로 인해 열 차단기의 성능이 저하됩니다. 여름에는 성가신 트립이 발생하고 겨울에는 지연 트립이 발생합니다. 이로 인해 불필요한 유지 관리 파견과 용납할 수 없는 네트워크 가동 중단 시간이 발생합니다.
예측할 수 없는 환경에서 지속적인 가동 시간을 달성하기 위해 통신 엔지니어는 유압 자기 회로 보호를 표준화합니다. 이 가이드에서는 이 기술의 작동 방식, 통신 애플리케이션의 주요 선택 기준 및 구현 장단점을 평가합니다. 우리는 원격 사이트를 온라인 상태로 유지하기 위해 실용적인 현장 배포 및 엔지니어링 사양에 중점을 둡니다.
온도 독립성: 열이 아닌 전류 유도 자속을 기반으로 하는 유압식 자기 차단기는 정격 감소 없이 -40°C부터 +85°C까지 일관된 성능을 보장합니다.
DC 전원에 최적화됨: 이 차단기는 본질적으로 통신 및 광대역 네트워크의 48VDC 아키텍처 표준에 적합합니다.
운영 부담 감소: 온도로 인한 불필요한 트립을 제거하면 원격 유지 관리 파견이 크게 줄어들고 네트워크 안정성이 향상됩니다.
방향 제약: 열 차단기와 달리 유압 자기 장치는 중력과 유체 역학에 의존합니다. 즉, 장착 방향이 패널 설계에서 엄격하게 고려되어야 함을 의미합니다.
목차
통신 배전은 주변 환경 조건에 관계없이 99.999%의 신뢰성을 요구합니다. 네트워크 운영자는 실제 전기적 결함이 아닌 환경적 요인으로 인한 전력 중단을 용납할 수 없습니다. 최신 배포는 현장에서 심각한 열 문제에 직면해 있습니다. 조절되지 않은 실외 매크로 셀 캐비닛, 폴 장착형 소형 셀, 조밀하게 포장된 1U/2U 랙마운트 배전 장치는 온도 변화가 심합니다. 이러한 인클로저는 활성 전자 장치에서 생성된 열을 가두어 둡니다. 외부 기상 조건으로 인해 내부 온도가 더욱 악화되어 구성 요소가 표준 작동 한계를 초과하게 됩니다.
기존의 열 바이메탈 스트립 차단기는 이러한 환경에서 작동하지 않는 메커니즘으로 작동합니다. 그들은 열에 의존하여 기능합니다. 전류가 바이메탈 스트립을 통과하면 가열되어 구부러집니다. 과부하가 발생하면 결국 회로가 차단됩니다. 주변 열은 이 트립 임계값을 인위적으로 낮춥니다. 20암페어 등급의 차단기는 더운 여름날 15암페어에서 작동될 수 있습니다. 이로 인해 성가신 트립이 발생합니다. 극심한 추위는 바이메탈 스트립을 뻣뻣하게 만듭니다. 이는 트립 임계값을 높여 위험한 과전류가 의도한 것보다 오래 지속될 수 있도록 합니다. 이로 인해 민감한 라디오 헤드에 심각한 장비 손상 위험이 발생합니다.
잘못된 여행이 운영에 미치는 영향은 상당합니다. 성가신 트리핑은 오프라인 셀 사이트와 네트워크 범위 저하로 직접 이어집니다. 원격 또는 접근하기 어려운 셀 사이트에 긴급 기술자를 파견하면 유지 관리 리소스가 빠르게 소모됩니다. 전원을 복원하려면 간단한 수동 재설정이 필요한 경우가 많습니다. 따라서 처음부터 올바른 온도 안정 보호 장치를 활용했다면 트럭 롤을 완전히 예방할 수 있습니다. 엔지니어는 주변 날씨를 완전히 무시하는 패널을 설계해야 합니다.
현장 기술자는 지속적인 열 순환으로 인해 시간이 지남에 따라 성능이 저하되는 열 차단기를 자주 접하게 됩니다. 바이메탈 스트립은 극심한 열과 추위에 반복적으로 노출되면 원래의 보정을 잃습니다. 이러한 성능 저하로 인해 예측할 수 없는 트립 곡선이 발생합니다. 1년차에 15암페어를 완벽하게 유지했던 차단기가 3년차에는 12암페어에서 트립되기 시작할 수도 있습니다. 이로 인해 전체 PDU 또는 개별 차단기가 조기에 교체됩니다. 보호 메커니즘을 업그레이드하면 이러한 저하 변수가 제거됩니다.
다양한 회로 보호 기술의 작동 메커니즘을 이해하면 네트워크 안정성이 결정됩니다. 열 차단기는 열에 의존합니다. 열자기 차단기는 열과 자력을 결합합니다. 유압-자기 차단기는 자속과 유체 역학에 전적으로 의존합니다. 이러한 근본적인 차이로 인해 유압-자기 기술은 조건 없는 통신 환경에 탁월한 성능을 발휘합니다.
특징 | 열 차단기 | 유압-자기 차단기 |
|---|---|---|
트립 메커니즘 | 바이메탈 스트립(열 의존성) | 솔레노이드 및 대시팟(자기 의존형) |
온도 경감 | 높음(경감 계산 필요) | 없음(주위 온도와 관계없이 100% 정격) |
오류 후 재설정 시간 | 지연됨(먼저 식혀야 함) | 즉시(냉각 불필요) |
돌입 전류 처리 | 물리적 스트립을 기반으로 고정됨 | 유체 점도(트립 곡선)를 통해 맞춤화 가능 |

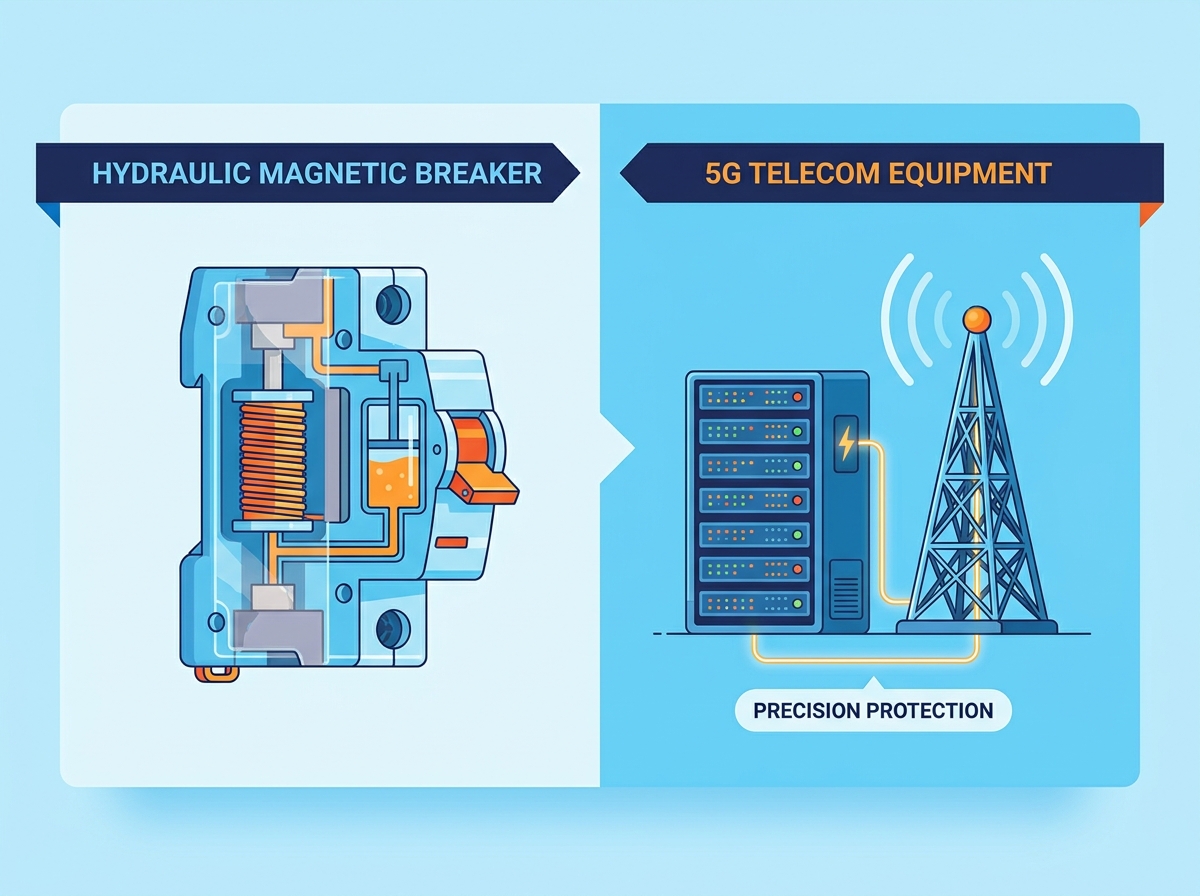

내부 디자인은 스프링이 장착된 철심과 특수 실리콘 유체가 포함된 중공 튜브를 감싼 솔레노이드 코일을 특징으로 합니다. 이 액체로 채워진 튜브를 대시팟(Dashpot)이라고 합니다. 정상적인 전류가 흐를 때 자기장은 코어를 움직일 만큼 강하지 않습니다. 과부하가 발생하면 자기장이 강화됩니다. 그것은 유체를 통해 철심을 잡아 당깁니다. 자기장의 세기는 전류에 의해서만 결정됩니다. 이로 인해 주변 온도는 트립 지점과 전혀 관련이 없습니다. 코어가 폴 피스에 도달하면 자기 회로가 닫히고 차단기가 즉시 트립됩니다.
이 장치는 고밀도 DC 전력 시스템에서 탁월한 정밀도를 제공합니다. 유압식 자기 차단기 통신 애플리케이션은 표준 -48VDC 통신 발전소, 정류기 및 배터리 백업 시스템에 완벽하게 적합합니다. DC 아크 소화를 효과적으로 처리하도록 설계되었습니다. DC 아크는 영교차점에서 AC 아크처럼 자연적으로 자가소화되지 않기 때문에 이는 중요한 요구 사항입니다. 특수 아크 슈트와 자기 분출 장치는 아크를 접점에서 멀어지게 유도하여 아크를 빠르게 소멸시킵니다.
최신 5G 스테이션에서는 점점 더 LiFePO4 배터리 백업 시스템을 활용하고 있습니다. 이러한 화학 물질은 매우 높은 단락 전류를 전달합니다. 유압식 자기 차단기는 높은 차단 용량 등급을 통해 이러한 시나리오를 관리합니다. 치명적인 오류 없이 대규모 결함을 안전하게 제거합니다. 냉각할 바이메탈 스트립이 없기 때문에 이러한 차단기는 오류가 해결된 후 즉시 재설정될 수 있습니다. 이 즉각적인 재설정 기능은 심각한 네트워크 중단 시 평균 복구 시간을 크게 줄여줍니다.
특정 차단기 사양을 통신 네트워크 안정성 결과에 매핑하면 최적의 시스템 성능이 보장됩니다. 주요 고려 사항은 통신 부하에 적합한 트립 곡선을 선택하는 것입니다. 유압식 자기 차단기의 시간 지연은 대시포트 내부 실리콘 오일의 점도에 따라 결정됩니다. 유체가 두꺼워지면 철심의 속도가 느려지고 지연 시간이 길어집니다. 유체가 얇아지면 더 빠른 이동이 가능합니다.
부하 프로필 분석: 연결된 무선 장비의 정확한 정상 상태 전류와 피크 돌입 전류를 결정합니다.
트립 곡선 선택: 유체 점도를 부하에 일치시킵니다. 짧은 지연은 민감한 베이스밴드 장치에 작동합니다. 중간 및 긴 지연은 정류기의 과도한 돌입을 처리합니다.
전압 정격 확인: 차단기가 배터리 플랜트의 최대 DC 전압(공칭 48V 시스템의 경우 일반적으로 60VDC 또는 80VDC)에 대해 명시적으로 정격이 지정되어 있는지 확인하십시오.
폼 팩터 결정: 핫 스왑 가능한 PDU용 총알 단자 또는 영구 부스바 설치용 스터드 마운트를 선택합니다.
원격 측정 요구 사항 지정: 원격 NOC 모니터링을 위한 보조 연락처를 추가합니다.
엔지니어는 연결된 장비를 기반으로 단기, 중간, 장기 지연 곡선을 평가해야 합니다. 짧은 지연은 돌입이 최소화된 민감한 전자 장치에 적합합니다. 5G 라디오 헤드, 스위치 모드 전원 공급 장치 및 통신 정류기의 상당한 돌입 전류를 처리하려면 중간 및 긴 지연 곡선이 엄격히 필요합니다. 너무 빠른 곡선을 선택하면 정상적인 장비 시동 시퀀스 중에 잘못된 트립이 발생할 수 있습니다. 이는 보호 장치를 업그레이드하려는 목적을 상실합니다.
물리적 제약으로 인해 폼 팩터와 랙 밀도 선택이 결정됩니다. 표준 통신 폼 팩터의 범위는 1극 구성부터 다중 극 구성까지입니다. 연결은 핫스왑 가능한 PDU 설계를 위해 총알 단자를 활용하는 경우가 많습니다. 다른 제품에는 플러그인 또는 스터드 마운트 변형이 필요합니다. 이러한 컴팩트한 디자인은 포트 밀도를 저하시키지 않고 로우 프로파일 1U 또는 2U 랙마운트 PDU에 장착하는 데 필수적입니다. 엣지 컴퓨팅 인클로저에서는 공간이 항상 중요합니다.
원격 원격 측정 및 상태 모니터링은 현대 네트워크 운영 센터에서 협상할 수 없는 요소입니다. 차단기는 보조 스위치와 경보 접점을 통합해야 합니다. 이러한 내부 스위치는 차단기가 작동할 때 상태를 변경합니다. NOC에 실시간 원격 측정을 다시 제공합니다. 이를 통해 운영자는 그리드 정전과 국부적인 과전류 오류를 즉시 구분할 수 있습니다. 기술자가 창고를 떠나기 전에 문제 해결 프로세스를 간소화합니다.
권위 있는 표준을 준수하면 안전성과 상호 운용성이 보장됩니다. 통신 배전 토폴로지 내에서 UL 489와 UL 1077을 구별하는 것이 중요합니다. UL 489 차단기는 기본 과전류 보호 장치 역할을 할 수 있습니다. UL 1077 장치에는 업스트림 보호가 필요합니다. 필수 국제 인증에는 IEC/EN 60947-2, CCC 및 NEBS 준수가 포함됩니다. NEBS 레벨 3은 중앙 사무실 환경에 배포된 장비에 매우 중요합니다.
장기적인 운영 안정성과 초기 구성 요소 사양의 균형을 맞추려면 네트워크 유지 관리에 대한 광범위한 관점이 필요합니다. 유압식 자기 차단기는 표준 열 차단기와는 다른 엔지니어링 요구 사항을 충족합니다. 그 가치는 원격 유지보수 파견을 방지하는 데서 나옵니다. 산 꼭대기 셀 사이트로의 단일 방지 트럭 롤은 전체 PDU에 대한 고급 자기 보호 사양을 정당화합니다.
장비 수명은 정밀한 과전류 보호와 직접적으로 연관됩니다. 민감한 5G 무선 및 베이스밴드 장비는 추운 날씨에 열 차단기가 무시할 수 있는 낮은 수준의 과전류가 지속적으로 노출되면 성능이 저하됩니다. 유압식 자기 차단기는 연중 내내 정확한 트립 임계값을 유지합니다. 지정된 시간에 정확히 전력을 차단하여 고가치 통신 자산의 내부 회로를 보호합니다.
평균 복구 시간이 대폭 향상됩니다. 결함이 발생하고 해결되면 기술자는 즉시 차단기를 재설정할 수 있습니다. 바이메탈 스트립이 식을 때까지 기다리는 시간이 없습니다. 긴급 복구 시나리오에서는 가동 중지 시간이 1분마다 서비스 수준 계약에 영향을 미칩니다. 즉각적인 재설정 기능은 현장 직원의 복원 작업 흐름을 간소화합니다.
재고 관리에도 이 기술이 도움이 됩니다. 유압식 자기 차단기에는 온도 감소 계산이 필요하지 않으므로 엔지니어는 더 적은 수의 부품 번호로 표준화할 수 있습니다. 20A 차단기는 알래스카와 애리조나에서 20A 차단기로 작동합니다. 이는 지역 유지 관리 창고에 보관되는 예비 부품 재고의 복잡성을 줄여줍니다.
이 기술을 채택하려면 특정한 물리적, 엔지니어링 과제를 해결해야 합니다. 가장 중요한 요소는 방향 감도입니다. 내부 철심은 중력에 대항하여 실리콘 오일을 통해 이동합니다. 차단기를 거꾸로 설치하거나 심한 각도로 장착하면 코어의 중력 당김이 변경됩니다. 이는 여행 특성과 시간 지연을 직접적으로 변경합니다.
구현 위험 | 엔지니어링 완화 전략 |
|---|---|
방향 감도 | 조달 중에 장착 평면을 지정합니다. 패널 디자인을 중력 요구 사항에 맞게 조정합니다. |
자기 누화 | 물리적 간격을 적용합니다. 통합 자기 차폐를 사용합니다. 약간의 디레이팅 마진을 적용합니다. |
진동 및 충격 | 완충 기능이 강화된 MIL-SPEC 또는 고진동 정격 장치를 선택하십시오. |
개조 여유 공간 | 부스바 정렬을 확인하고 더 깊은 자기 하우징에 대한 깊이 간격을 측정합니다. |
방향 위험을 완화하기 위해 엔지니어는 조달 단계에서 정확한 장착 평면을 지정해야 합니다. 패널 디자인은 제조업체의 방향 요구 사항을 엄격하게 수용해야 합니다. 차단기를 올바르게 정렬하지 못하면 원래 제공하도록 설계된 정밀한 과전류 보호 기능이 손상됩니다. 허용되는 장착 각도에 대해서는 항상 제조업체의 데이터시트를 참조하십시오.
자기 누화는 고밀도 설치에서 또 다른 과제를 제시합니다. 여러 개의 자기 차단기가 1U/2U PDU에 서로 밀접하게 연결되어 있으면 자기장이 상호 작용할 수 있습니다. 이 상호 작용은 인접 장치의 트립 임계값을 약간 낮출 수 있습니다. 이로 인해 과부하가 걸리면 조기에 트립됩니다. 완화 전략에는 차단기 사이에 적절한 물리적 간격을 적용하는 것이 포함됩니다. 엔지니어는 통합 자기 차폐 기능으로 제조된 차단기를 지정할 수 있습니다.
원격 환경의 진동과 충격은 성능에 영향을 미칩니다. 철도 근처에 설치된 인클로저, 중공업 지역, 바람이 잘 통하는 타워 등 진동이 심한 환경에서는 내부 메커니즘과 유체가 흔들리게 됩니다. 특정 MIL-SPEC 또는 고진동 등급을 갖춘 차단기를 선택하세요. 이 견고한 장치는 강화된 내부 스프링과 가혹한 통신 인클로저용으로 특별히 설계된 완충 메커니즘을 갖추고 있습니다.
기존 PDU와의 통합에는 신중한 계획이 필요합니다. 새로운 유압 자기 장치로 구형 통신 캐비닛을 개조하려면 터미널 호환성과 버스바 정렬을 확인해야 합니다. 물리적 클리어런스는 정확하게 측정되어야 합니다. 유압 자기 장치는 교체하는 기존 열 차단기보다 더 깊은 하우징 프로파일을 특징으로 하는 경우가 있습니다. 설치 후 캐비닛 도어가 완전히 닫힐 수 있는지 확인하십시오.
유압식 자기 차단기는 현대 통신 인프라, 5G 기지국, 광대역 네트워크 및 엣지 컴퓨팅 시설에서 선호되는 회로 보호 솔루션이 되었습니다. 온도에 무관한 트립 성능, 우수한 DC 보호 기능 및 장기적인 신뢰성은 네트워크 운영자가 불필요한 트립을 줄이고, 시스템 가용성을 향상시키며, 까다로운 환경에서 지속적인 작동을 유지하는 데 도움이 됩니다.
통신 전력 시스템을 최대한 보호하려면 다음 권장 사항을 고려하십시오.
귀하의 애플리케이션에 적합한 트립 곡선, DC 전압 정격 및 차단 용량을 갖춘 유압식 자기 차단기를 선택하십시오.
NEBS, UL, IEC 및 기타 산업 표준을 준수하는지 확인하여 캐리어급 안정성을 보장하세요.
차단기 성능을 극대화하려면 설치 전에 장착 방향, 패널 레이아웃 및 환경 조건을 검토하십시오.
대규모 구축 전 환경 테스트와 실제 적용 검증을 통해 차단기 성능을 검증합니다.
