회로 차단기는 과부하 및 단락으로부터 전기 시스템을 보호하는 전기 안전 장치입니다. 소형 회로 차단기(MCB)와 배선용 회로 차단기(MCCB)는 이러한 안전 장치 중 두 가지입니다. 이 두 가지가 서류상으로는 유사해 보일 수 있지만 잘못된 애플리케이션에 사용하면 회로가 보호되지 않은 상태로 남을 수 있습니다.
이 가이드에서는 소형 회로 차단기(MCB)와 배선용 회로 차단기(MCCB)의 차이점을 자세히 설명하고 부하, 고장 전류 및 애플리케이션을 기준으로 자신있게 선택하는 방법을 설명합니다.
MCB는 회로의 단락 및 과부하를 방지하는 데 사용되는 소형 및 저전압 보호 부품의 이름입니다. 열 자기 원리는 작동 시 적용되며 열 구성 요소는 과부하를 감지하고 바이메탈 스트립을 구부리는 반면 자기 구성 요소는 단락 감지 시 회로 차단기를 작동시킵니다. 이는 효과적으로 작동하는 간단한 시스템이므로 MCB가 널리 사용됩니다.
MCB는 일반적으로 최대 125A의 전류를 가지며 대부분은 그보다 훨씬 낮으며 전류는 6A에서 63A 사이입니다. 이 장치는 정격이 고정되어 있습니다. 즉, 트립 전류가 미리 설정되어 있으며 현장에서 조정할 수 없습니다. 그러나 이는 비용 절감 및 크기 문제로 인해 단점보다는 기능에 더 가깝습니다.

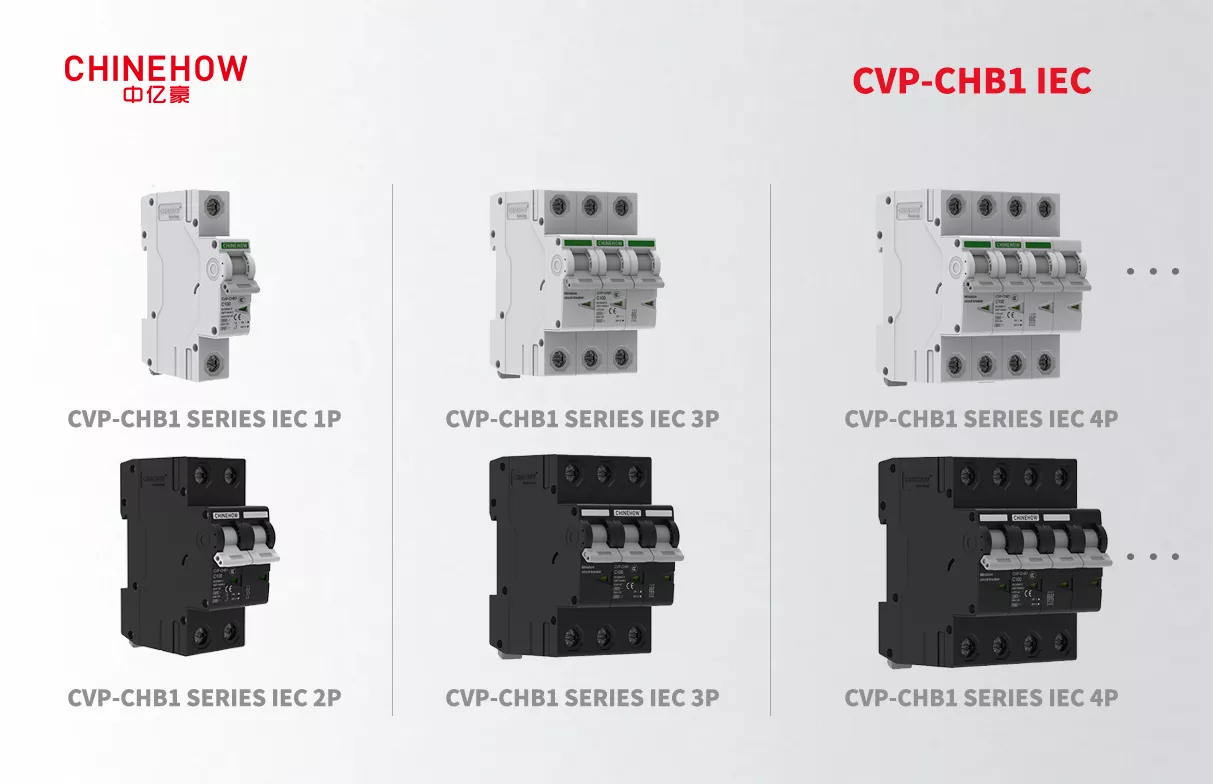

Chinehow의 소형 회로 차단기 제품군은 단일 및 다극 구성 전체에서 일관된 트리핑 정확도를 위해 제작된 CVP-CHB1 IEC 시리즈를 포함하여 IEC 및 북미 구성을 모두 포괄합니다 .
MCCB는 완전히 다른 작업을 위해 제작되었습니다. MCB가 단일 분기 회로를 보호하는 경우 MCCB 장치는 일반적으로 회로의 업스트림 측에 설치됩니다. 즉, 전체 배전반, 피더 또는 주 입력 공급 장치에 대한 보호 역할을 합니다. 그러나 트립 유닛의 작동은 열자기(고급 장치에서는 전자식) 트립 유닛 작동 원리를 기반으로 합니다.
MCCB의 정격 전류 범위는 63A에서 시작하여 최대 2,500A에 이릅니다. MCB와 달리 대부분의 MCCB에는 트리핑 특성을 조정할 수 있는 기능이 있습니다. 즉, 열(과부하) 및 자기(단락) 트리핑 수준을 변경할 수 있습니다.

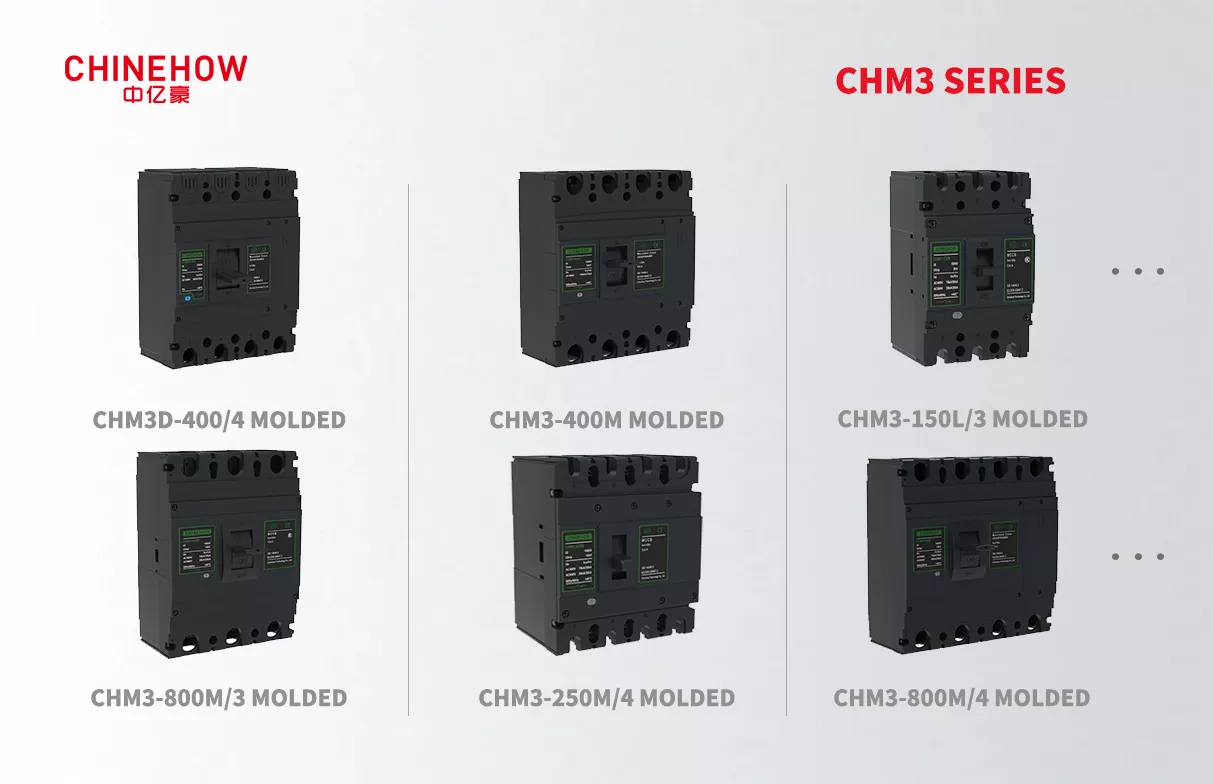

CHM3 시리즈를 포함한 Chinehow의 성형 케이스 회로 차단기 시리즈는 급속 충전 인프라, 에너지 저장 시스템, 산업 자동화와 같은 고전력 애플리케이션용으로 설계되었습니다.
MCB의 정격은 최대 125A이며, 이는 조명 회로, 소켓 및 개별 기기를 포함한 거의 모든 분기 회로 요구 사항을 충족합니다.
반면에 MCCB는 63A에서 시작하지만 선택한 프레임 크기에 따라 최대 2,500A 이상까지 올라갑니다. 63A에서 125A까지의 정격이 일치하는 것은 의도적인 것입니다. 왜냐하면 이 시점에서는 두 장치 모두 부하를 견딜 수 있기 때문에 정격 전류보다는 차단 용량과 조정 가능성을 기반으로 선택될 가능성이 높기 때문입니다.
장치의 차단 용량은 가장 뚜렷한 차이점입니다. 일반적으로 MCB는 10kA로 제한되어 주거 및 가벼운 상업 환경의 고장 전류에 충분합니다.
그러나 MCCB는 완전히 다른 상황을 처리하도록 제작되었으며 일부 프레임 및 트립 장치의 경우 200kA가 넘는 더 높은 차단 용량을 갖습니다. 좋은 유틸리티 공급 장치나 근처에 대형 변압기가 있는 경우 패널의 예상 고장 전류가 MCB의 차단 정격을 초과할 수 있으므로 MCCB는 이러한 상황에 맞게 설계됩니다.
MCB의 트립 특성은 제조 시 미리 설정되어 있으며 수명 전체에 걸쳐 변하지 않습니다. 그 이유는 단순하고, 작고, 저렴하게 유지하기 위한 선택입니다. 안정적인 분기 회로에서는 설정을 변경할 필요가 없습니다.
MCCB는 일반적으로 과부하 및 단락 보호를 위해 조정 가능한 트립 특성과 함께 배송되며, 고급 전자 트립 장치는 트립 특성의 전체 곡선에 대해 훨씬 더 강력한 제어 기능을 제공합니다. 이러한 종류의 유연성은 부하 곡선이 끊임없이 변화하는 경우 특히 중요하며 구성 요소를 교체하는 대신 현장에서 재보정이 가능합니다.
차단 기능은 차단 용량과 밀접한 관련이 있으며 자체 손상이나 인접 장비 손상 없이 고장 전류를 차단할 수 있는 차단기의 기능을 정의합니다.
MCCB의 차단 정격은 MCB에 비해 훨씬 더 큰 고장 전류를 차단할 수 있습니다. 게다가 많은 MCCB는 나중에 교체하지 않고도 고장 전류를 견딜 수 있도록 설계되었습니다. 이것이 배전 시스템에서 MCCB가 MCB 앞에 위치하는 주된 이유입니다.
MCB는 표준 배전반에서 서로 옆에 배치할 수 있는 DIN 레일 장착 시스템을 갖춘 소형 장치입니다.
MCCB는 보다 큰 접점과 부품을 수용하고 장치의 아크 소호 부분을 위한 더 큰 공간을 제공하는 데 필요한 성형 가능한 절연 케이스를 특징으로 하는 더 큰 디자인을 갖추고 있습니다.
MCB는 주거용 및 경상업용 부하에 적합합니다. 상대적으로 안정적인 전류와 제한된 오류 수준을 가진 개별 회로에서 사용할 수 있습니다.
MCCB는 단일 장치가 전체 피더 라인, 모터 제어 센터 또는 건물로 들어오는 전력까지 보호해야 하는 산업 및 주 배전 회로에 사용됩니다. 주 배전선의 과부하 보호 장치로 MCB를 선택하고 건물의 조명 회로에 대형 MCCB를 사용하는 것은 실수입니다.
MCB는 장치당 비용이 저렴한 옵션으로, 구조가 더 간단하고 작동 범위가 더 좁다는 점을 고려하면 타당합니다. MCCB는 부분적으로는 등급이 높은 구성 요소로 인해 부분적으로는 대부분의 모델에 포함된 조정 가능성으로 인해 초기 비용이 더 많이 듭니다. 높은 초기 비용은 일반적으로 시설 수명 동안 상쇄됩니다. MCCB의 조정 가능한 설정은 고정 등급 MCB가 할 수 없는 전체 패널 재설계 없이 부하 변경에 적응할 수 있는 경우가 많다는 것을 의미합니다.
두 회로 차단기의 기본 원리는 열 자기 트리핑을 기반으로 합니다. 그러나 열-자기 트리핑이 작동하는 방식은 규모마다 다소 다릅니다. 차이점은 한 유형의 회로 차단기가 매우 특정한 전류 범위를 보호하도록 설계되었다는 사실로 인해 발생합니다.
따라서 MCB와 MCCB의 열자기 트립 뒤에 숨어 있는 물리학은 동일하지만 MCCB의 구성 요소는 MCB의 구성 요소보다 더 크고 더 높은 수준의 에너지를 처리할 수 있습니다. 또한 일부 고급형 MCCB에는 전자 트리핑 장치가 장착되어 있어 곡선을 만들 때 더 높은 정확도를 얻을 수 있습니다.
결함 조건에 대처하는 차단기의 능력을 나타내는 두 가지 등급은 Icu로 표시되는 최종 차단 용량과 Ics로 표시되는 서비스 차단 용량입니다. Icu는 차단기가 차단할 수 있는 최대 사고 전류이지만 이후에는 작동하지 않을 수 있습니다.
Ics 등급은 차단기가 계속 작동하기 위해 차단될 수 있는 전류 수준입니다. MCB는 일반적으로 낮은 Icu 값을 가지며 이는 가정용 및 가벼운 상업용 환경의 정상적인 결함 조건에 충분합니다. MCCB는 Icu 및 Ics 값이 높습니다.
조정 가능성은 적용 측면에서 유연성에 관한 것입니다. 주거용 조명 회로의 경우 부하 변동이 없기 때문에 조정 가능한 설정이 필요하지 않으므로 고정 설정만으로도 회로 차단기를 간단하고 저렴하게 유지하기에 충분합니다.
그러나 산업용 피더의 경우 공장의 기계 대수 변화로 인해 부하 변동이 발생할 수 있으므로 이 경우 엔지니어는 차단기를 변경하지 않고도 보호 설정을 조정할 수 있습니다.
MCB와 MCCB는 모두 1P, 2P, 3P 및 4P와 같은 구성으로 제공됩니다. 이는 두 차단기에서 극 사용이 다르기 때문에 극 수만으로는 1P/2P/3P/4P MCB인지 1P/2P/3P/4P MCCB인지 결정할 수 없음을 의미합니다.
이러한 극이 사용되는 방식은 어떻게 변합니까? 1P 및 2P 구성의 MCB는 주거용 및 소규모 상업용 배선을 지배하는 반면 3P 및 4P MCCB는 3상 산업 및 상업용 배전의 표준입니다.
주거용 회로: 적절한 보호를 위해 표준 설정 트리핑만 필요한 꾸준하고 일정한 전류 수요로 조명 회로, 플러그 소켓 및 기기 분기를 보호합니다.
소규모 사무실 및 소매 공간: 워크스테이션 전기 보호, 소형 에어컨 장치 및 일반 콘센트를 포함하는 표준 배전반 내에서 분기 회로 보호로 사용됩니다.
경공업 분야: 소형 DIN 레일 장착 보호 장치가 필요한 소형 기계, 제어판 및 기타 장비를 보호합니다. 이를 통해 여러 소규모 회로 전반에 걸쳐 보호 기능을 쉽게 표준화할 수 있습니다.
주분전반 : 단일 장치로 전체 전력 흐름을 보호하여 상업 및 산업 시설을 보호하는 주요 지점입니다.
제조 시설: 장비가 추가되거나 재구성됨에 따라 부하 프로필이 바뀔 수 있는 모터 제어 센터, 생산 라인 공급 장치 및 중장비를 보호합니다.
재생 가능 에너지 시스템: 높은 전류 용량과 강력한 내결함성이 모두 필수적인 태양광 PV 결합기 상자, 에너지 저장 시스템 및 급속 충전소를 보호합니다.
부하 전류 및 건물 크기: 차단기는 첫날의 현재 수요뿐만 아니라 실제 및 예상 부하 전류와 일치해야 합니다.
현장의 오류 전류 수준: 설치 현장에서 예상되는 단락 전류를 계산합니다. 이는 필요한 최소 차단 용량을 결정하는 데 도움이 됩니다.
조정 가능한 보호가 필요함: 부하 프로필이 변경되는 경우 MCCB는 조정을 허용하지만 MCB는 그렇지 않습니다.
예산 및 장기 유지 관리: MCB는 단위당 비용이 저렴하지만 부하가 증가하면 향후 패널 수정이 필요합니다. MCCB는 비용이 더 많이 들지만 시간이 지남에 따라 더 쉽게 적응할 수 있습니다.
규정 및 코드 요구 사항: MCB는 일반적으로 IEC 60898-1 또는 UL 489를 따릅니다. MCCB는 일반적으로 지역 및 애플리케이션에 따라 IEC 60947-2 또는 UL 489를 따릅니다. 따라서 차단기를 선택하기 전에 해당 배포를 안내하는 코드 요구 사항을 고려하세요.
향후 부하 증가에 대비한 소형화: 확장을 위한 여유 공간 없이 현재의 부하에 정확히 맞는 차단기를 선택하면 종종 비용이 많이 드는 패널 업그레이드가 필요하게 됩니다.
전류 등급만 고려하여 차단 용량 무시: 차단기는 적절한 암페어 등급을 가질 수 있지만 차단 용량이 사이트의 결함 전류와 일치하지 않으면 여전히 치명적인 오류가 발생할 수 있습니다.
호환되지 않는 차단기 유형 또는 브랜드를 하나의 패널에 혼합: 업스트림 및 다운스트림 장치 간의 조정은 일치하는 트립 곡선에 따라 달라집니다. 일관되지 않은 장비는 방해가 되거나, 더 심각한 경우 선택적인 조정 부족으로 이어질 수 있습니다.
오류 전류 계산 건너뛰기: 이는 실제 오류가 발생할 때까지 누구도 눈치채지 못한 채 과소평가된 장비를 설치하게 만드는 가장 일반적인 지름길입니다.
MCB와 MCCB의 차이는 규모와 필요성에 따라 결정됩니다. MCB는 안정적인 보호가 필요한 낮은 암페어 분기 회로에 사용되는 반면, MCCB는 추가 기능이 필요한 더 높은 암페어 상황에 사용됩니다. Chinehow는 OEM, 전기 계약자 및 시스템 통합자의 요구에 맞게 설계된 완벽한 회로 보호 제품 라인을 공급합니다.
기술 지원이나 맞춤형 솔루션을 찾고 계십니까? 제품 사양, 프로젝트 요구 사항 또는 OEM 사용자 정의 옵션에 대해 논의하려면 지금 당사 전문가 팀에 문의하세요. 기꺼이 도와드리겠습니다.
MCCB(Molded Case Circuit Breaker)와 MCB(Miniature Circuit Breaker)는 서로 다른 전력 수준, 크기 및 오류 용량에 맞게 제작되었기 때문에 서로 자유롭게 교체할 수 없습니다.
예, MCB(소형 회로 차단기)와 MCCB(몰드 케이스 회로 차단기)는 패널이 두 가지를 모두 수용하도록 설계된 경우 동일한 전기 패널에서 함께 사용할 수 있습니다.
소형 회로 차단기(MCB)의 최대 표준 연속 전류 정격은 125A입니다.
예, 배선용 차단기(MCCB)는 소형 회로 차단기(MCB)보다 더 많은 계획된 유지 관리와 정기 검사가 필요합니다.
